Junta que mediante láser (2 / 5 paso)

Paso 2: Dibujar sus juntas

La forma más fácil es copiar o trazar una junta existente. Que no siempre es la mejor manera. Tienen algunas nuevas juntas que estaban bastante mal y, en tamaño, en parte porque el método tradicional, es sellado a los apilados gruesos con un troquel de corte. Si la Junta es de la parte inferior de la pila es deformado y machacado...

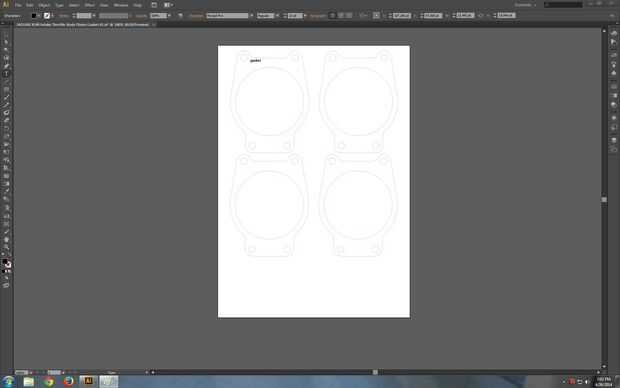

Ver mi otro tutorial en pines, para establecer la correcta geometría de formas complejas de centrado. Yo uso un programa de dibujo, como Inventor, Solidworks, Corell o Illustrator para mi juntas atraídas mi gusto.

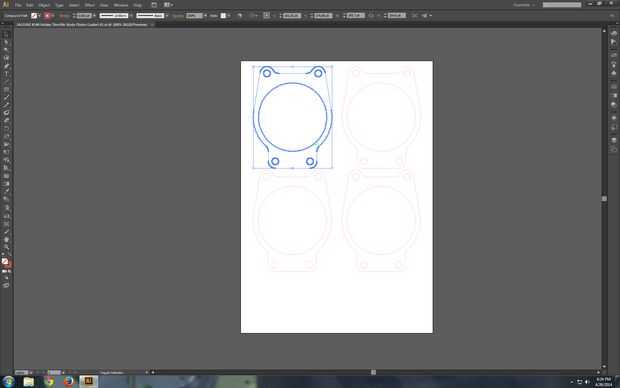

Generalmente les ahorré como archivos del PDF para que pueda maniobrar y verlos fácilmente. Los lasers aquí en Techshop Chandler usan Illustrator para hacer el corte, asi me funciona a partir de ahí. Configuración de experimenté un poco para conseguir la potencia adecuada, pero al final usé la configuración para el cuero, siendo una materia fibrosa junto también.

Resultó que para 1/32 espesor de cuero material de Junta de dos veces realmente corta correctamente. Este material verde es duro... Todavía quedan algunos accesorios finos, pero que trabajó para mi beneficio como corté un entero 24 x 18 hoja a la vez y quería tomarlo todo el láser colocado y sacar sólo lo que quería por el momento. El resto que almacena en el cartón cubre que el material de empaque vino, originalmente.
