Junta de desarrollo de AVR32 en casa


Este es mi primer instructable. Así que por favor comentario y me ayude con los errores que podría cometer.
He creado un pcb para avr 32, es una placa de desarrollo. Vi que allí ninguno en línea con pcb que se podría hacer en casa para pensar y no ponerlo.

Necesita para comenzar con el concepto básico de impresión PCB y picor les.
encuentro este enlace fácil de aprender http://www.riccibitti.com/pcb/pcb.htm.
Iam usando águila para crear mi pcb y una i creo que puede ser mejorado.

Componentes requeridos
1. DC jack
2. 2amp puente (KBP206g) o similare
3. Empuje el interruptor de alimentación
4. cap(1000uf,22pf-2)
5. regulators(7812,7805)
6. botton de reset
7. lote de pernos macho y hembra pernos
8. 40pin dip socket o zócalo zip
9. led
10. resistencia (100 ohm, 1kohm)

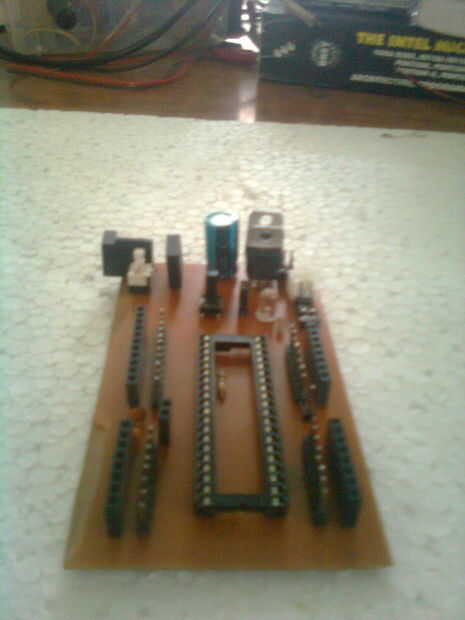

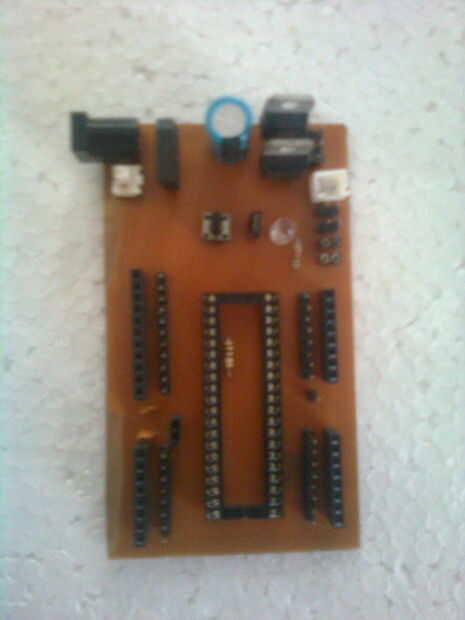

abajo se muestran imágenes del tablero terminado.
