Jukebox de la unidad de disco (1 / 7 paso)

Paso 1: requisitos

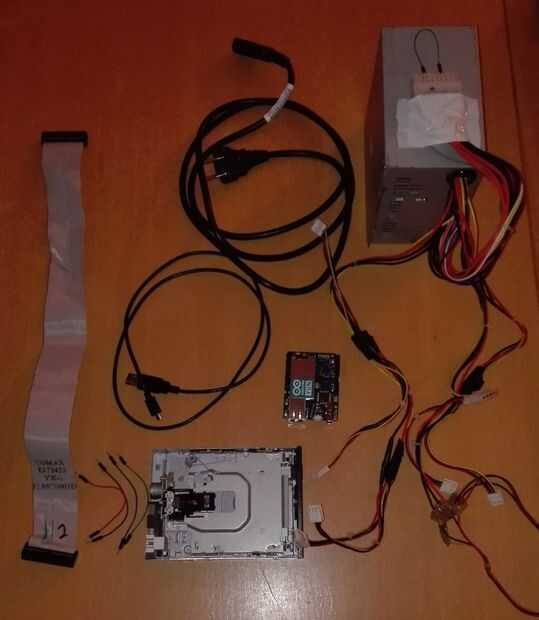

Para construir esta cosa que necesitará:

Materiales:

1) disquete unidades (duh...), cuántas depende de usted, más usted puede obtener más detalle que puedes poner en tus canciones. Uso ocho unidades, sobre todo porque la placa de Arduino (llegaré a eso más tarde) tengo soporta ocho unidades, además de ocho unidades es suficiente la mayoría del tiempo para obtener todos los detalles en una canción. También, si es posible, pruebe algunas unidades antes de llevarlos a casa (ya os contaré cómo), tratar de conseguir el más alto puede encontrar y tratar de evitar las diferencias de volumen grande entre sus unidades. La configuración de sonido un poco menos impresionante cuando una o dos unidades de manera más fuertes que el resto, créame, yo sé.

2) una placa Arduino, para aquellos que no saben lo que es, es como una placa pequeña usted puede programar usted mismo. Muchas personas creativas utilizan esto para sistemas prototipo antes de construirlos en tiempo real. Para más información sobre les Compruebe www.arduino.cc . Cualquier placa Arduino debe funcionar para nuestro proyecto, pero sólo estoy seguro que funcionará definitivamente en el Arduino UNO y el YUN de Arduino (YUN la utiliza código poco alterado, le proporcionará cuando lo necesitamos).

3) una fuente de alimentación, unidades de disquete necesitan energía, y el Arduino sí mismo no puede proporcionar suficiente para ocho unidades de disco, apenas lo suficiente incluso para uno. Así que necesitamos una fuente de alimentación adicional para alimentar todo. Si tienes un ordenador antiguo, sin uso en el ático, conseguir la fuente de alimentación de que cosa y que se trabajan, si no mira en tiendas de segunda mano, tienen un montón. Asegúrese de que tiene el manojo de cables que sale de la parte trasera porque tenemos que ser capaces de poder todo.

4) alambres, tendremos que conectar todo, así que tenemos bastantes hilos para que todo funcione. Aquí está una lista de lo que los cables que necesitamos y para qué:

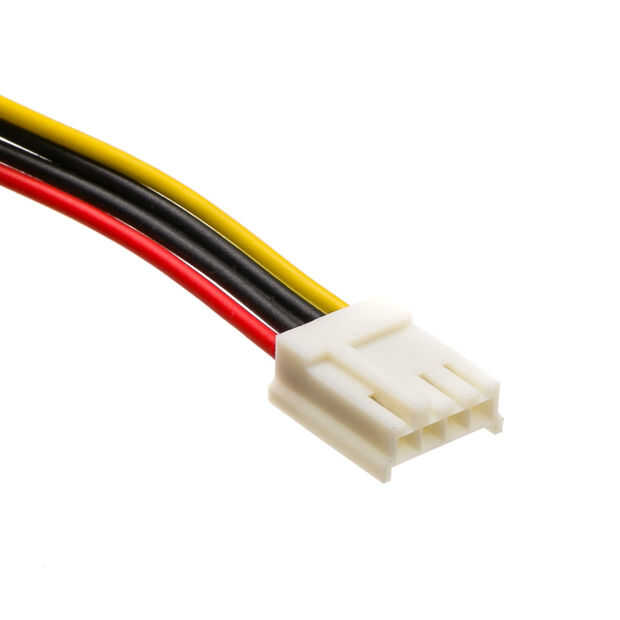

-Encienda las unidades tenemos cables de floppy (imagen 2), que necesita como muchas de estas ya que tiene unidades. no importa en qué manera se hace, como se puede conectar lo suficiente de ellos para su alimentación.

-Tenemos que ser capaces de conectar los cables floppy a la alimentación, que podemos hacer con los cables del divisor de Molex (imagen 3 y 4), o - como - de la soldadura de los cables necesarios en el cableado existente (lo hice porque no pude obtener muy fácilmente los cables Molex, recomiendo utilizarlas. Pero te incluyo una explicación de como soldar los cables juntos por si acaso)

-La cinta de cables (o el otro enchufe que convierte la entrada disco de hombre a mujer.

-Un montón de cables macho para salto, preferibles alrededor de 10 cm de largo y en diferentes colores (para hacer un seguimiento de que cable hace qué).

Opcional 5), en un protoboard. Administración de cables puede conseguir un poco desordenada con una gran cantidad de unidades, puede organizar mucho más limpio con un protoboard. Sin embargo no uso uno en mi configuración final porque simplemente no había sitio en mi caso para los cables extras.

Software:

1) software Arduino. Esto es necesario para escribir, editar y cargar el código para el placa de Arduino, se puede descargar e instalarlo aquí: https://www.arduino.cc/en/Main/Software.

2) "(fl usical) oppy" o aplicación de escritorio y código "Moppy" Arduino. Usted puede descargar aquí: https://github.com/SammyIAm/Moppy. El botón de "Descarga ZIP" en el lado derecho descarga la cosa entera.

3) Biblioteca de código de Arduino TimerOne. Esto es necesario para hacer el trabajo de código, descargue la última versión aquí https://code.google.com/p/arduino-timerone/downloa...

4) 7u80 JDK con NetBeans 8.0.2. La aplicación de escritorio que estamos utilizando va en esto. Usted puede descargar e instalarlo aquí: http://www.oracle.com/technetwork/java/javase/down...
