Juguete de marcador LED de béisbol de los niños (6 / 8 paso)

Paso 6: Conectar los LEDs a los interruptores

Antes de hacer este proyecto nunca había trabajado con LEDs antes así que no tenía idea de cómo averiguar qué tamaño resistencia a utilizar. Un agradecimiento especial a redditor lampar0 de /r/AskEngineers y wayneh en el Foro de proyecto de allaboutcircuits.com por toda su ayuda. Si desea utilizar diodos LED de los que estoy utilizando, usted puede averiguar el correcto tamaño de resistencia mediante el uso de esta calculadora. La tensión de alimentación sería 4.5volts (pilas de 3 x 1,5 voltios), y la caída de tensión y corriente deseada LED pueden encontrarse en la documentación de su LED. Ya que estos circuitos se conectan en paralelo, el número de LEDs conectados sería 1. Realmente terminé usando una resistencia ligeramente más fuerte que en los LEDs rojos (150 ohmios en vez de 125), así el verde LED termina un poco más brillante si sigues mis instrucciones, pero creo que todavía se ve bastante bien en general.

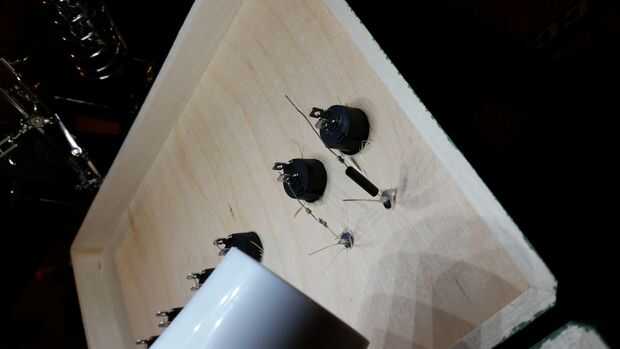

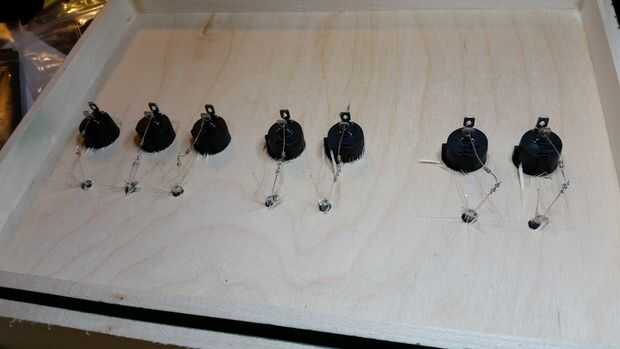

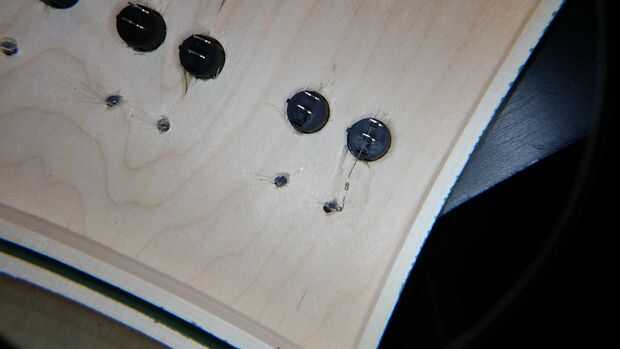

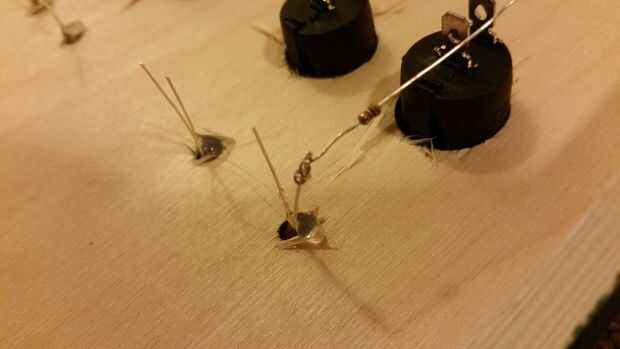

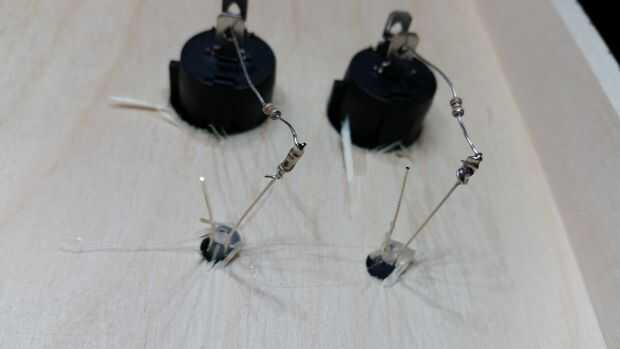

Conectar la pata larga de cada uno llevó a la resistencia de tamaño adecuado (150 ohm para rojo, verde de 75 ohmios). Continuación, pase el otro extremo de cada resistencia a través de uno de los terminales del interruptor Mantenga las cosas en su lugar. Si usas del encogimiento del calor de la tubería, no quiere envolver al terminal de interruptor de todavía o no podrás conseguir el tubo en más adelante. Honestamente, encontré el tubo más apuro que valió la pena y si tuviera que hacerlo otra vez, probablemente usaría cinta aisladora en lugar de otro.

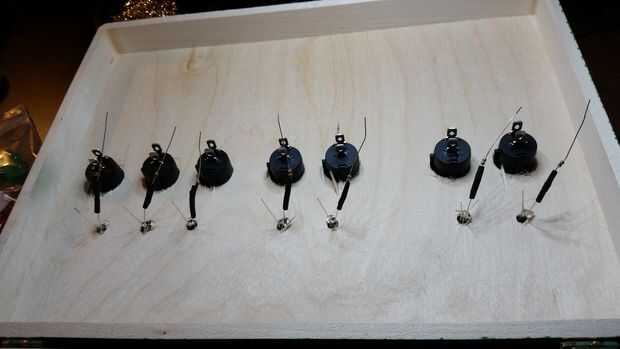

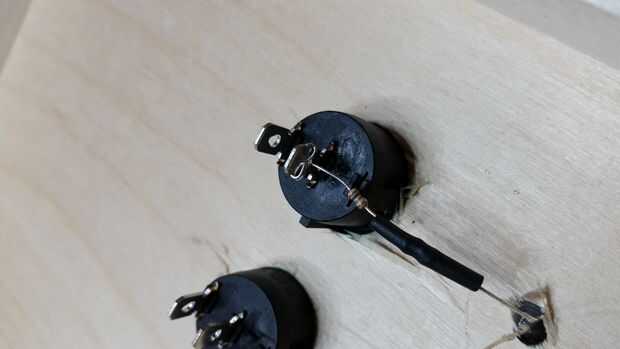

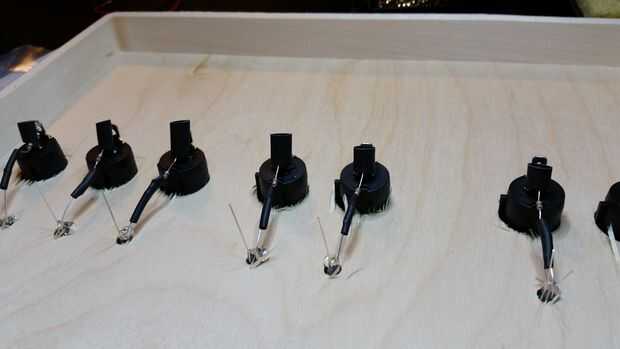

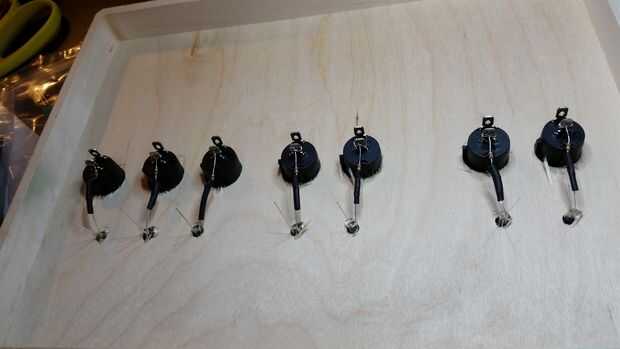

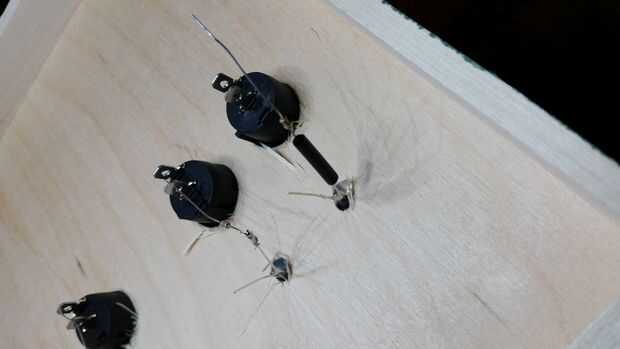

Una vez tienes resistores conectados a todos los LEDs, volver atrás y las conexiones de la soldadura (si usted necesita ayuda con soldadura encontré varios tutoriales útiles a la derecha aquí en instructables). Una vez que se realiza la soldadura, corte un trozo de tubería a la medida y enrosque en la resistencia. Ahora puede utilizar un secador de pelo o pistola de calor para encoger el tubo firmemente en su lugar. Ahora enrolle el otro extremo de la resistencia alrededor de la terminal es más cercano al interruptor y la conexión de la soldadura. Coloque otra pieza de tubería alrededor de la terminal y el calor en su lugar.
