Paso 4: Opcionales experimentos con componentes externos
Nota: Si colocas un botón real hay una línea de código que necesita ser comentado que, como se indica en el código.
Con un altavoz, de un lado a tierra, si tocas el otro cable a D4 oirá el sonido de una onda cuadrada de 250 Hz. En D3 es una onda cuadrada de 500Hz. Si se conecta el altavoz entre D3 y D4 se escuchará un compuesto de las dos señales.
Conectar un LED en lugar de un altavoz como el anterior es muy interesante. No hay ninguna necesidad de preocuparse por la tensión, los niveles actuales, resistentes a o polaridad incluso para el caso (caso peor no ligero, entonces sólo vuelta). Probar, en primer lugar, con el cable de negativo (cátodo) conectado a tierra y el otro a D3 o D4. El LED será la 'mitad' encendido, debido a las ondas cuadradas. No objetor se requiere adicional como la salida de la MicroControllerUnits limitada actual. Hice las mediciones de corriente dando por resultado 15ma y 20ma para los Attiny85 y el MCU Atmega328 respectivamente. Estos niveles son aproximadamente la mitad el valor limitado para estas piezas debido a la naturaleza del ciclo de deber del 50% de las señales de onda cuadrada de conducción. Las lecturas del medidor son realmente un promedio de la corriente a través de la prueba del circuito.

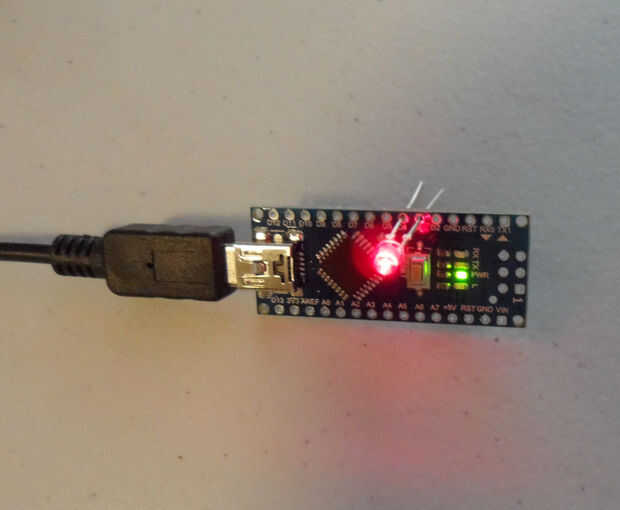

Curiosamente, si puente entre D3 y D4 con el LED (ver imagen arriba y a la izquierda) se encenderá de cualquier manera, y en a 1/2 el brillo como lo hizo con un lado conectado a tierra.
Te invito a reflexionar por qué.
