Jugar Oda a la alegría y la otra música clásica con Arduino (2 / 4 paso)

Paso 2: Conecte el protoboard

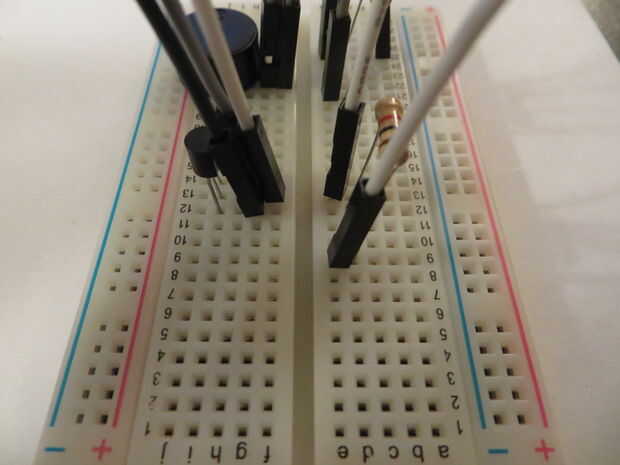

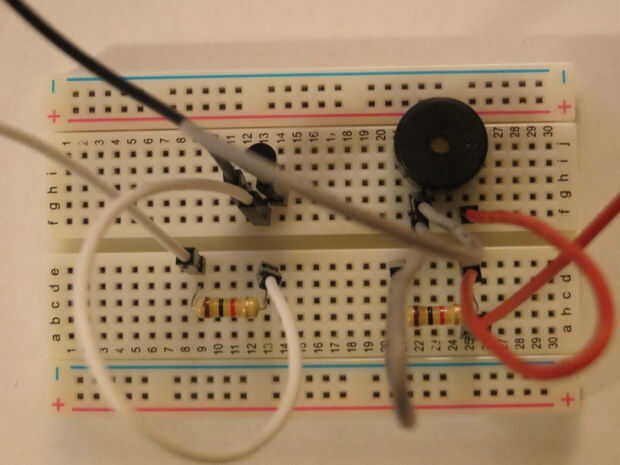

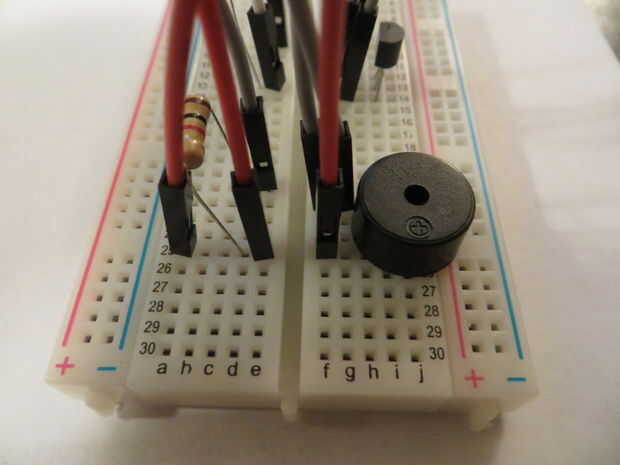

Las imágenes muestran la mayor parte de la disposición para el proyecto, sin embargo daré direcciones así que tienen menos probabilidades de errores.

-Conecte un extremo del cable puente a, 25, deja el otro extremo, me referiré a él más adelante como cable 1.

-Agregar un resistor de 1KOhm con sus terminales en D, 25 y D, 21.

-Añadir un nuevo cable de puente con sus terminales en E, 25 y F, 25.

-Añadir el zumbador con el terminal positivo en el J 25 (dependiendo del tamaño del zumbador, donde el polo negativo conecta mayo muy, sin embargo será en la línea J. mina terminó en J, 22. Tome nota de que este terminal entra ya que afectará los dos pasos siguientes).

-Añadir un nuevo cable de puente con sus terminales en E, 21 y F Ubicación del borne negativo del zumbador.

-Añadir un nuevo cable de puente con sus terminales en G, ubicación del borne negativo del zumbador y G, 14

-Agregar un resistor de 1kOhm con sus terminales en el D, 13 y D, 9.

-Añadir un nuevo cable de puente con sus terminales en E, 13 F, 13.

-Conecte un extremo de un cable de puente nuevo a E, 9, deja el otro extremo, me referiré a él más adelante como cable 2.

-Conecte un extremo de un cable de puente nuevo a G, 12, deje el otro extremo, me referiré a él más adelante como cable 3.

-Añadir el transistor con el lado plano hacia los terminales en I, 14 y yo 13 y yo 12 y resistencias.

Felicidades han conectado ahora el protoboard!
