Jugar Guitar Hero con una guitarra de verdad (5 / 8 paso)

Paso 5: Montar la electrónica

Ahora viene la parte dura - montaje de circuitos.

Tarjeta de circuitos planos y esquemas eléctricos pueden encontrarse aquí,
code.Google.com/p/openchord-Guitar/downloads/List
Mientras tanto el código para el microcontrolador se puede encontrar aquí:
code.Google.com/p/openchord-Guitar/Source/Browse/#svn/trunk/v1/PS3-USB

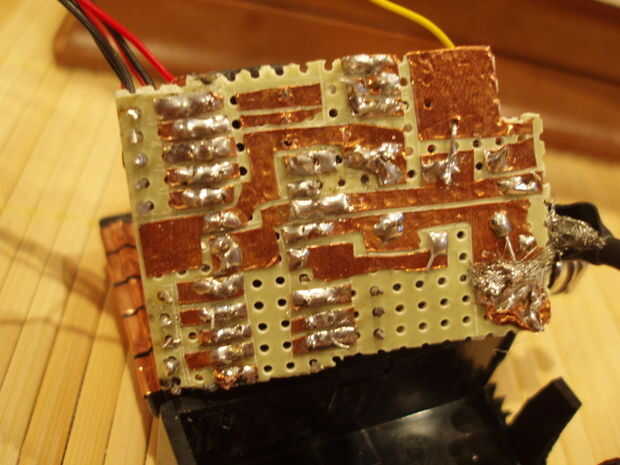

He tenido éxito construyendo la placa de circuito mediante la aplicación de cinta de cobre a un tablero en blanco y luego cortando rastros, pero si has hecho algo con el grabado de PCB, que es probablemente la mejor manera de ir.

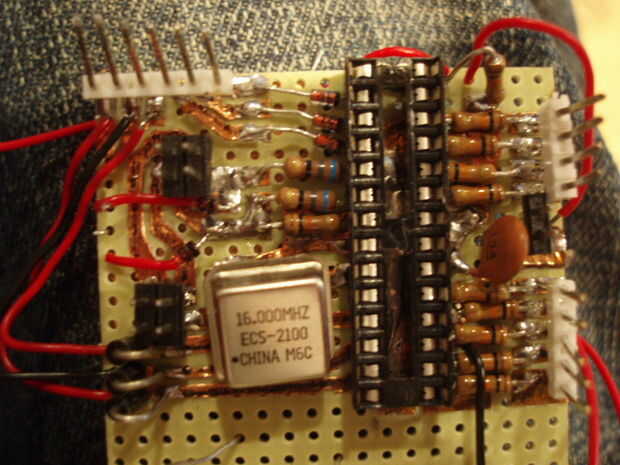

Rellenar la Junta según el esquema.  Los resistores son 10K ohm, excepto las resistencias de Ohm 2 68 que están marcadas en la serigrafía.

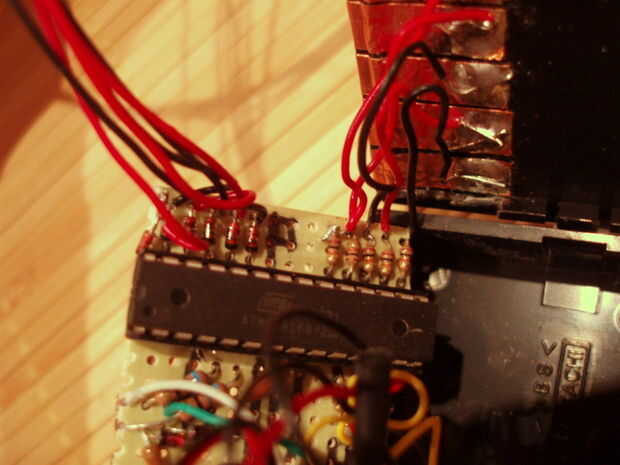

Donde la imagen de la Junta dice conectores, puede soldar pernos rectos allí o sólo largos trozos de alambre de la soldadura.  Donde el Consejo dice 'Cuerdas', 6 cables de la soldadura - estos cables Irán fuera de la caja y fije a las secuencias en las clavijas de afinación, así que asegúrese de que son lo suficientemente largos.  A Conecte los dos botones a través de pequeños cables, ya que estos botones se sujetará para el caso.  Por último, necesitarás conectar un cable muy largo con el conector de selección, que cable irá a la selección de la guitarra, por lo que debe ser lo suficientemente largos para llegar cómodamente al puente de la guitarra.

Si usted está pensando en colocar un controlador de Wii, en vez de un enchufe del USB, conecte el cable de un Nunchuk directamente en el lugar donde se supone que el enchufe del USB para ir, entonces utilizan el puente en la placa para las señales SDL/SCA a los pines correspondientes en el ATMega168.

En cuanto a el código, usted necesitará alguna forma de obtener el código en el microcontrolador - Atmel hace una gran variedad de programadores, como industrias Adafruit.  Te recomiendo ambos, ya que sus productos son compatibles con el software de Atmel AVR Studio, lo que hace fácil programación.  El código fue escrito también en AVR Studio, por lo que más fácilmente se han consultado y organizado de esa manera.
