Juego infantil para Arduino Enigma máquina (4 / 10 paso)

Paso 4:

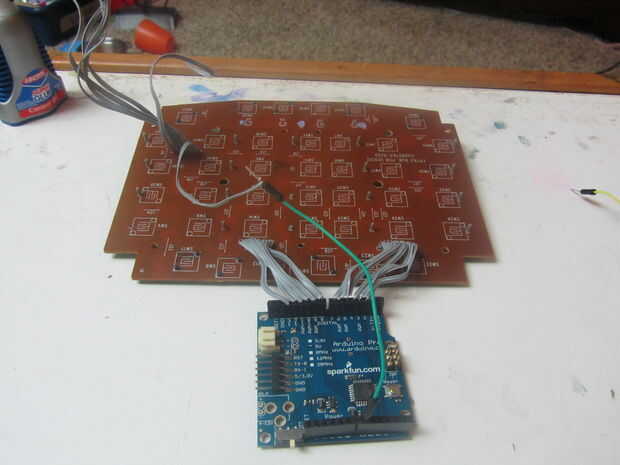

En este punto era evidente qué pines en los cables que salen de la tarjeta eran las columnas y las filas de la matriz de teclado. Usé este teclado biblioteca http://www.arduino.cc/playground/Main/KeypadTutorial en mi Arduino para controlar el teclado. En mi caso fue un teclado de 5 x 8, así que necesito 13 pins. Terminé usando pines digitales 2 y 4-13 y analógico los pines 0 y 1. Yo no uso el pin Digital 3 porque quería para conducir el altavoz en el juego.

Tipo de engañó cuando asigna los valores de clave. Básicamente acabo de poner falsos personajes únicos en la 2 matriz multidimensional que define las claves luego que acaba de comenzar pulsando botones y tenía mi Arduino las llaves de salida empujada a serial. Entonces pudiera mirarte la salida para establecer la matriz de dimensión 2 de la biblioteca en los valores correctos.

Que parecía algo confuso por lo que voy a hacer un ejemplo. Como parte de la biblioteca de teclado para definir una matriz de dimensión 2 para saber qué teclas corresponden a los valores de la matriz. Así que básicamente es algo parecido a esto:

teclas de Char [filas] [COLS] = {}
{'<','>','+',' ','5','4','3','2'},
{'^','*','%','#','6','1','Z','Y'},
{'X', 'W', 'V', 'U', ' T ', DE ',' R ',' Q'},
{'P', 'O', ' N ', SOY ', 'L', 'K', 'J', 'I'},
{'H', 'G', 'F', 'E','d ',' C ',' B', 'A'}
};

Luego presiono un botón en el teclado numérico ('A' por ejemplo). Entonces le miro lo que salió en la consola serie (decir 'W', entonces vaya y vuelva a colocar la 'W' en la matriz con una 'A'). Después pasé por todas las claves luego tenía todo el teclado asignado a.
