Paso 3: Corte el contorno

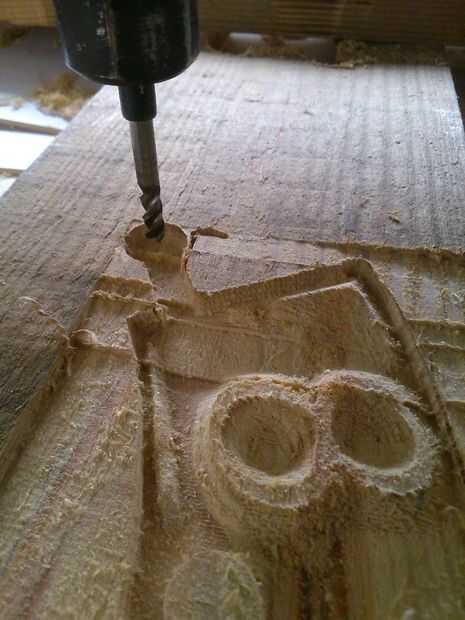

Para la etapa final con la máquina CNC que probablemente necesitará cambiar a un poco de corte, uso un poco de shanked recto 4mm.

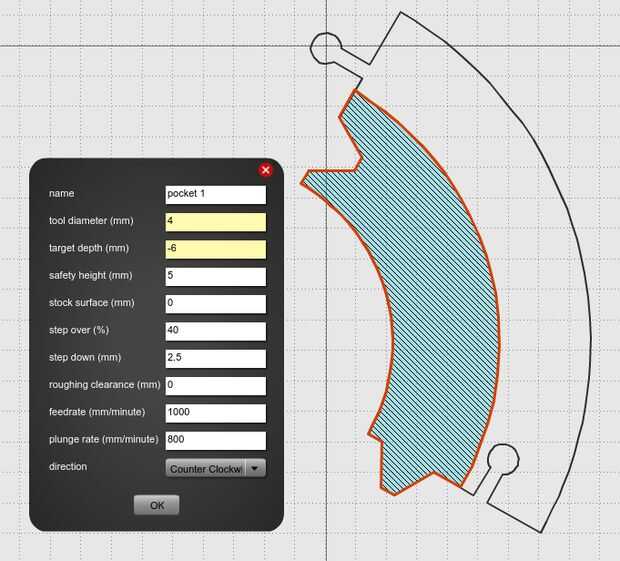

Descargar la plantilla de guía de corte para que coincida con el tamaño de la pieza que grabado, el archivo de la sección más pequeña se denomina 'corte plantilla 30 grados'. Los archivos de plantilla tienen dos secciones cerradas, una más pequeño sección verde y una sección más grande de la rosa - el gran parte rosa es el contorno. Primera ruta de un bolsillo de la profundidad adecuada en la sección verde, la diferencia entre la parte superior e inferior del bolsillo es la profundidad el espejo va ser incluido - no se olvide si usted está grabado abajo 4mm tendrás que reducir la profundidad del bolsillo de un extra de 4mm también. Al utilizar maderas de diferentes espesores podría desear usar bolsillos de diferente profundidad para que la parte inferior del bolsillo en el que se establece el espejo es la misma altura desde el piso [o pared] pero los grabados se levantan a distintas alturas.

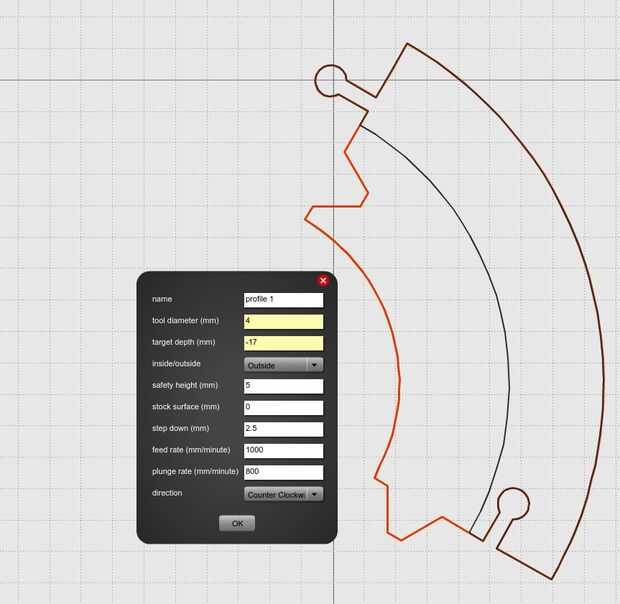

Utilizar la herramienta en línea gratuita camino generador makercam para hacer mis trayectorias de herramienta, simplemente abra el SVG en makercam [Asegúrese de ir a opciones de makercam y cambiar el dpi de importación a 90 ya que es un archivo de inkscape] y seleccione la sección más pequeña -i ello, destacando la curva interior es no sólo una en ambos caminos. Establecer aquí un bolsillo, luego seleccione la parte superior y hacer un perfil exterior para cortar toda la pieza.
El paso final es poner el origen (o punto cero) en algún lugar que usted puede alinear la pieza grabada, utilizar el medio del círculo superior o la esquina superior derecha del grabado. Calcular y exportar la gcode línea la broca hasta el punto que se define como el punto cero cuando la gcode.
Cuando eres feliz enviar que el archivo y que se van perfectamente cortar la pieza perfectamente, sólo tuve un poco desalineado hasta ahora - que fue la pieza que configurar para tomar una foto explica cómo alinear it... así sucesivamente...

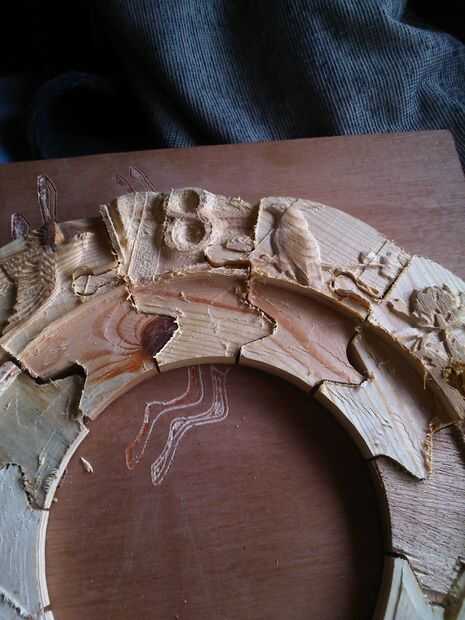

Aviso a pesar la probeta [con un número 8] no está bien alineada [evidente si nos fijamos en el lado izquierdo de ella] el bolsillo y corte de borde le permite encajar perfectamente en la pieza.
