Paso 3: Paso a paso conexión
Necesidad de soldar no es un gran plus punto así que cualquiera puede hacerlo.

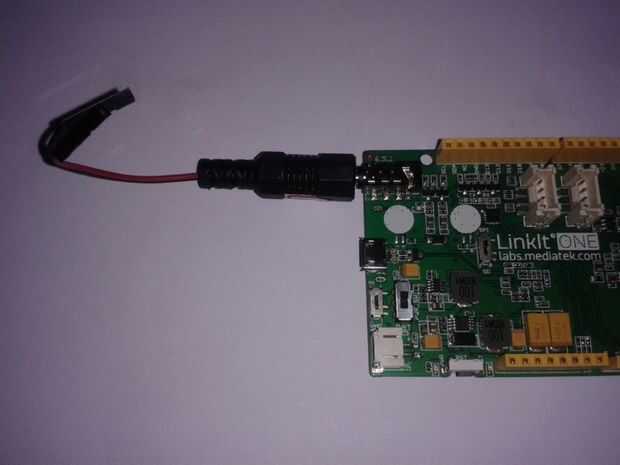

1) Conecte el conector de audio a la un junta Linkit.

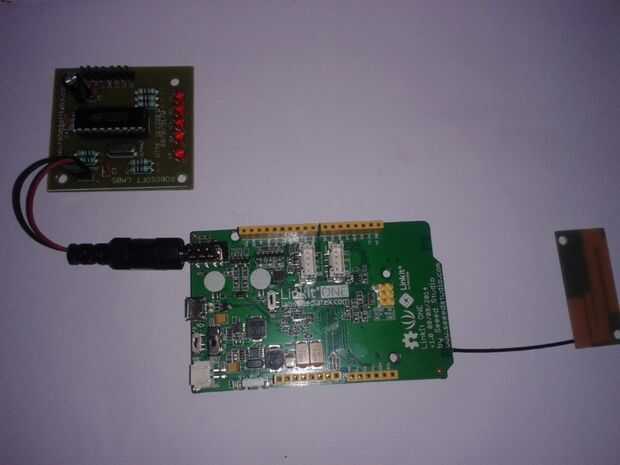

2) desde el conector de audio hacer dos hilos uno de jack audio altavoz GND y otro jack de audio para altavoz positivo.
3) conectar el GND al pin de GMD de decodificador DTMF y positivo al pin DTMF en el tablero.

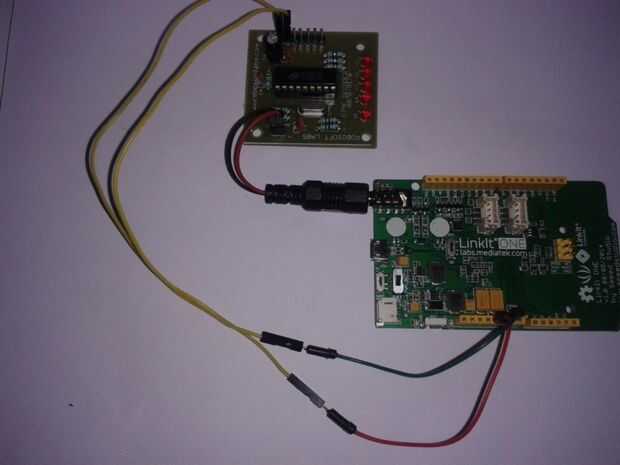

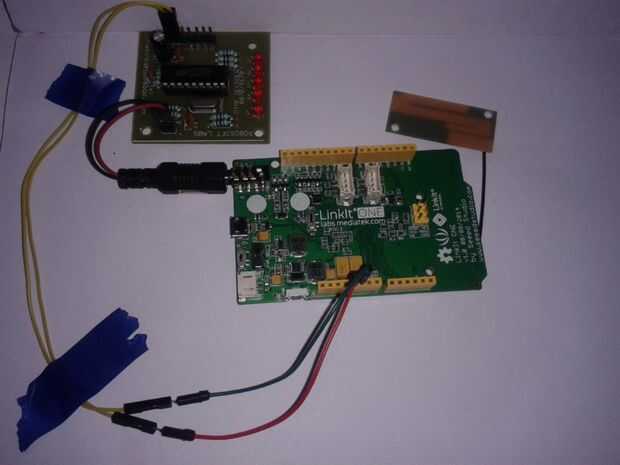

4) DTMF necesita fuente de alimentación de 5v. Uso puente wiresto conectarse 5v y Gnd alimentación de linkit una tarjeta decodificadora DTMF.
5) puso este arreglo en una caja. Pegue los cables asomando por encima de la caja en la parte inferior de la caja.

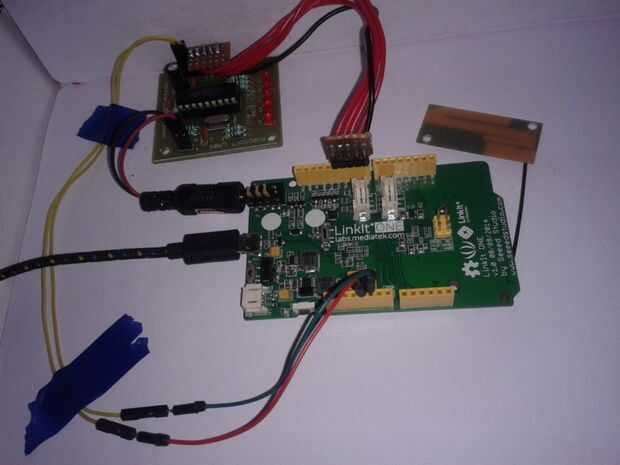

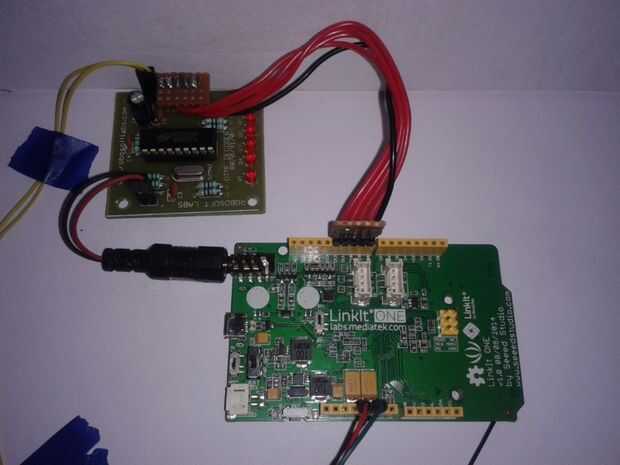

6) Conecte el conector hembra del cable de 5 tira a VT, D4, D3, D2, D1 pins.
7) Conecte el otro extremo del conector macho 5 viaje alambre a los pines digitales Linkit un D12, D11, D10, D9, D8 los pernos.
8) Conecte el cable de usb un Linkit.
Su acabado todos muy simple trabajar sin necesidad de soldadura y más divertido.
