Paso 3: cableado

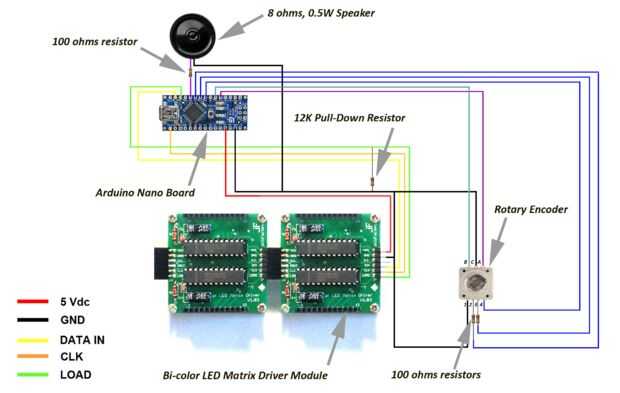

Se finalicen todos los kits, están conectados con el microcontrolador como se muestra abajo (Matrices de LED no instalado para ver mejor). Uno utilizamos 8 ohmios, 0.5W altavoces para la salida de audio de juego y un codificador rotatorio para el control del juego. Un Arduino Nano se utiliza aquí para la configuración del circuito electrónico.
Observe el uso de un resistor de pull-down de 12Kohms en la clavija de entrada de carga. Cuando primero se aplica la alimentación para el microcontrolador o cuando se reinician, flotan sus líneas de la entrada-salida. El MAX7219 pueden ver esto como datos válidos y mostrar la basura hasta el control de ganancias de micro controlador. La resistencia de pull-down mitiga este problema.
Excepción de los dos módulos de controlador de matriz de LED bicolor, enganchamos el circuito entero en un pequeño trozo de perf-junta alrededor de 60 x 60 mm.

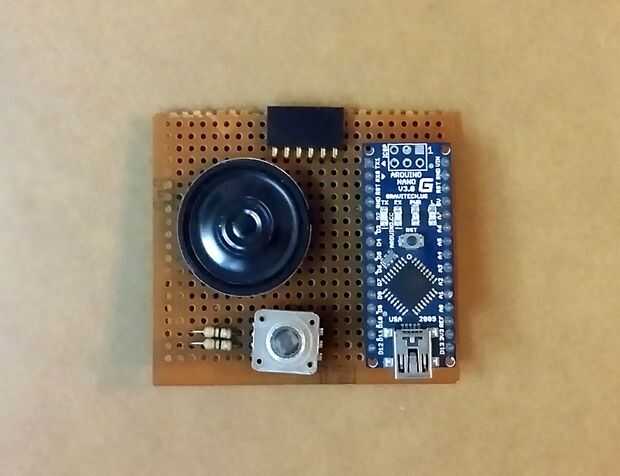

Ver nuestro circuito completo a bordo del perf. Tenga en cuenta que el codificador no es capaz de montarse correctamente en la placa perf ya que las posiciones de perno de codificador no perf board Tablero de pan en este hotel y nos tienen que cortar las dos lengüetas de la parte mecánica.

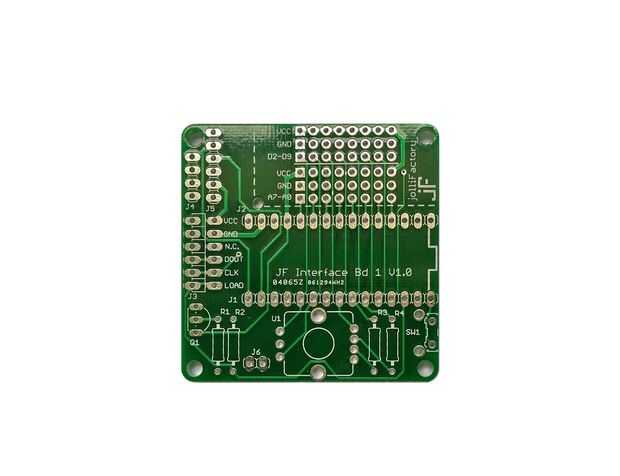

En jolliFactory hemos salido con una interfaz pelada tablero del PWB para construir este proyecto si no quiere ensuciar con mucho cableado. La interfaz de tablero del PWB es también conveniente para la construcción de algunos de nuestros otros proyectos instructable. Recuerde que si utiliza esta interfaz placa PCB para algunos de nuestros mayores instructables con altavoz, salida de audio cambiar el pin digital D9 D8 en los bocetos descargados los instructables para conducir el altavoz.
Usted puede encontrar nuestra interfaz pelada tablero del PWB en https://www.tindie.com/products/Nick64/jf-interface-board-1-bare-pcb-board-with-headers/https://www.tindie.com/products/Nick64/jf-interface-board-1-bare-pcb-board-with-headers/.

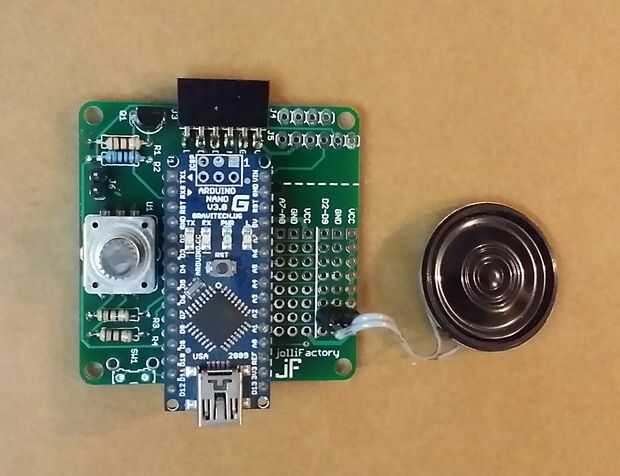

Ver el circuito terminado construido mediante la interfaz de tablero del PWB. Ahora el codificador rotatorio encaja justo en el PCB.
Aviso que es un transistor soldado en Q1. Para este proyecto, no hay necesidad para este transistor. Sin embargo, si usted necesita mayor volumen para el altavoz, puede soldar un transistor 2N2222 en Q1 y una resistencia de R1 (100 ohmios o más) y luego conecte el altavoz en su lugar a J6 mediante otro resistor de 100 ohmios. Este es un método muy rudimentario para aumentar el volumen del altavoz para sonidos simples y sonidos. Para una mejor calidad de sonido, puede que quieres emplear a algún tipo de circuito amplificador de audio en su diseño.
