Juego de conversión binario decimal (6 / 13 paso)

Paso 6: Comprender el diagrama de alto nivel Black Box

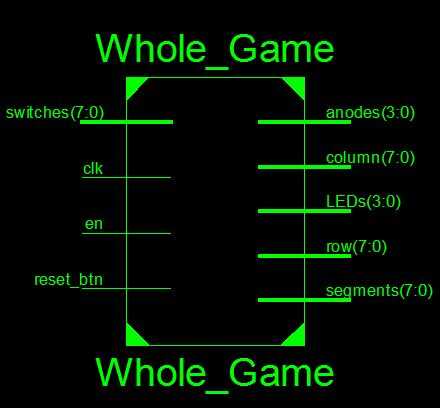

El diagrama de arriba es el diagrama de nivel alto de la caja negra para el juego. Aquí está una lista de entradas y salidas con descripciones de lo que son.

Entradas:

  • interruptores: cada uno de los ocho pulsadores son utilizados por el jugador para ingresar su respuesta.
  • en: la at es un botón y cuando empuja, le dará un número aleatorio nuevo.
  • CLK: la señal del reloj de la Junta de SDMONexys 2, que tiene una frecuencia de 50MHz.
  • reset_btn: cuando se presiona junto con el botón activar, valor del número al azar se restablecerá.

Salidas:

  • ánodos: éstos controlan cuántos 7 segmentos muestra están en uso.
  • segmentos: estos mostrar números binarios en forma decimal.
  • fila: la salida de la fila representa las filas de la matriz de LED.
  • columna: la salida de la columna representa las columnas de la matriz de LED.
  • LED: Se trata del LED en el tablero de SDMONexys 2.
