Juego de arcade retro con temática de Star Wars (2 / 9 paso)

Paso 2: El hardware

Hardware no se discute mucho aquí ya que esto era principalmente un desafío de programación pero te diré lo suficiente para que usted pueda hacer que funcione.

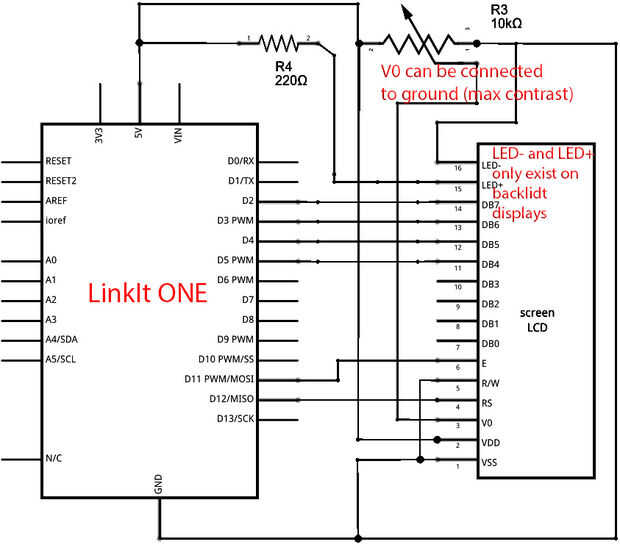

Para configurar la pantalla, mira el diagrama de arriba o echar un vistazo a mis otros ' ible, que se puede ver aquí. Tenga en cuenta que has cambiado pin 12 pin 7 y 11 para el pin 6 del perno. También asegúrese de que sus bibliotecas de LCD son hasta la fecha como viejos vinieron con un error.

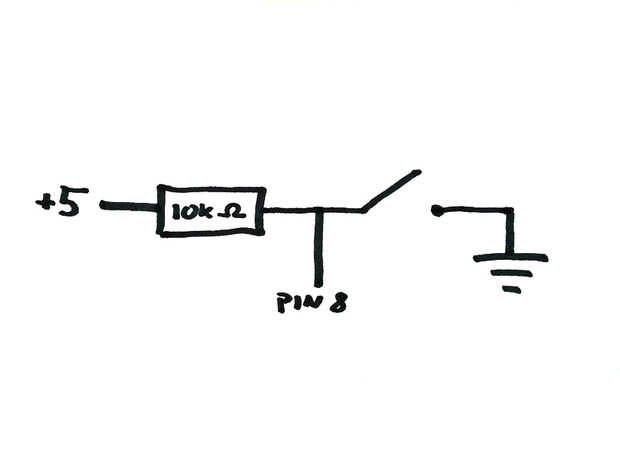

Botón debe ser conectado como se ve en el segundo diagrama de arriba. Sólo se puede conectar el botón por lo que hace conexión entre + 5V y el pin. Usted debe seguir el diagrama de arriba o no funcionará. Lo único que puede cambiar es la resistencia de la resistencia. El más grande es mejor pero cualquier cosa por encima de 100 ohmios debería hacer (este sólo afecta a consumo).
