Paso 1: Medida y diseño
Estoy utilizando Autocad Inventor Student edition. Comencé midiendo cuidadosamente el cuerno. No garantizo que todos los servos disponen de cuernos idénticos. De hecho, le garantizo no. Usted tendrá que medir su propia, por lo que para un buen resultado estar dispuesto a hacer algunas prueba impresiones. Un pie de rey digital es muy útil para este trabajo, incluso un uno barato de China.

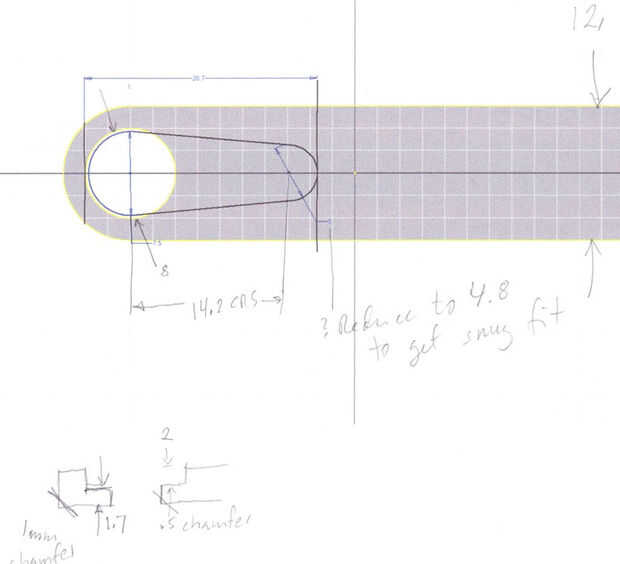

La foto de arriba muestra mi boceto de diseño. La parte es 3,7 mm de espesor. Tiene una hendidura profunda de 2mm para el "brazo" de la bocina y un agujero a través de la sección cilíndrica que se adapta a la spline de servo. La cavidad está formada por dos círculos de 14,2 mm entre centros. El grande es 7,5 mm y el pequeño es 4,8 mm. Hice todo ancho 12mm a 2mm de carne alrededor del agujero grande.
La parte fue impreso en la orientación que se muestra en la imagen siguiente, es decir, la parte inferior en la foto de la placa de construcción. Puede ver un toque del rojo jugo ABS que usar en la placa de construcción. Impresión en ABS, usted tiende a conseguir una primera capa o dos extendiéndose y capas más altas que encoge. Esto da un poco de un borde alrededor del borde inferior. Me encuentro con adición de un chaflán de 1mm en el borde inferior externo compensa bastante bien. Para el taladro pasante usé un chaflán 0.5mm - cuando encontré el mejor diámetro para uso terminé con esencialmente un broche de ajuste entre el cuerno y mi parte.
