Joy Stick de cambio (3 / 4 paso)

Paso 3: Preparación para la instalación

ahora que tiene su controlador separado y han aislado diversos modificadores, encontrar un cable que tenga por lo menos 6 lleva en él a atar su controlador a su coche. El cable de la base del viejo palillo de alegría puede funcionar si tiene más de 4. Usted necesitará por lo menos 5 conduce a hacer 4 funciones. Común o cable de alimentación y 4 runner/cambiado conduce a sus dispositivos de energía. Los contactos del joystick sólo son clasificados para a más de 1 amperio por lo que directamente no poder cualquier cosa que atrae a más de un amplificador. Un relé de aislamiento es necesario para atar su controlador a su coche.

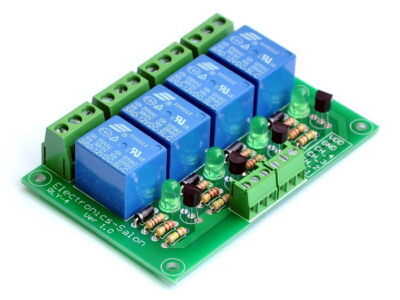

Estos pueden ser hechos usando piezas de Radio shack o comprados ya hecho fuera de ebay. El precio y tiempo para hacer uno es mucho más que una prefabbed. La placa de relé de aislamiento generalmente tendrá una fuente de alimentación y 4 relés conmutados. Los contactos de estos relés son - común, normalmente abierto y normalmente cerrado. Usted será energizante estos relés para operar una función sería conectar el cable para alimentar el dispositivo en el contacto normalmente abierto y una energía fusionada conducen al relé a cambiarse. Estos prefabbed aislamiento relés generalmente capacidad de menos de 10 amperios así que si están suministrando energía nada más pesado que necesita un relé de aislamiento adicional con más capacidad-adquirido a través de Radio Shack - 3.85, compraron en cantidad de 10 a través de ebay ea 1.85.

ejecutar el control 6 conductor a través de la base de la perilla por taladrado a1/4 de pulgada en la parte inferior. Insertar 1/4 de tubo de plastict de diámetro a través de ese agujero y su cable de control a través del tubo. Ate en la conmutación cables y fuente de alimentación. Ahora el paso final.
