Joule Thief para mí (2 / 4 paso)

Paso 2: detalles

Puede conseguir componentes de viejos circuitos o dispositivos.

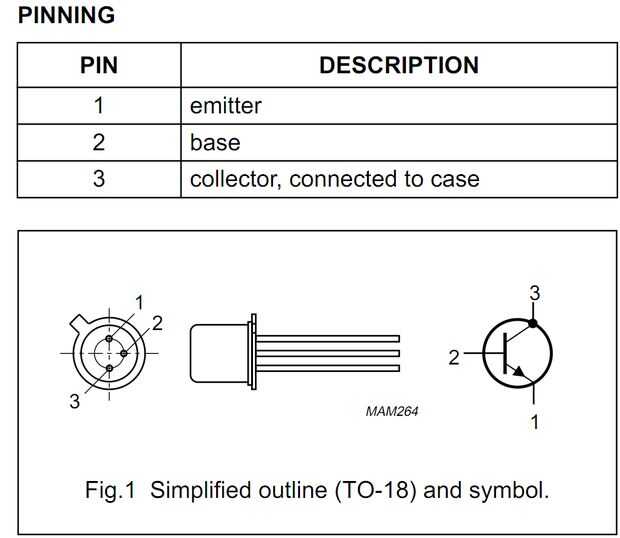

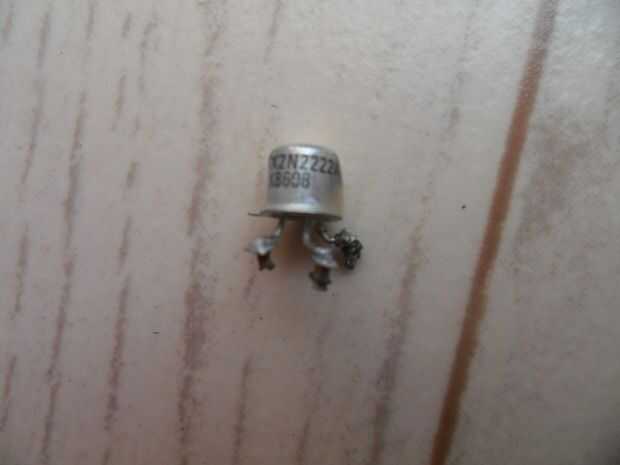

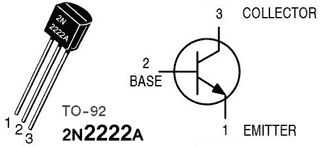

Tengo LED y transistor de vieja chatarra electrónica.

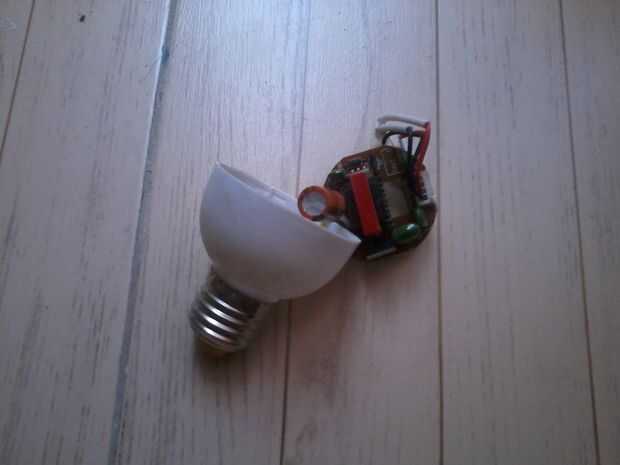

Tengo la base de una vieja lámpara CFL.

El toroide en el CFL o PC fuente de alimentación se hiere de una manera diferente lo que queremos aquí.

Tan sólo consiguió el núcleo de ferrita de la toroide y había herida yo mismo.

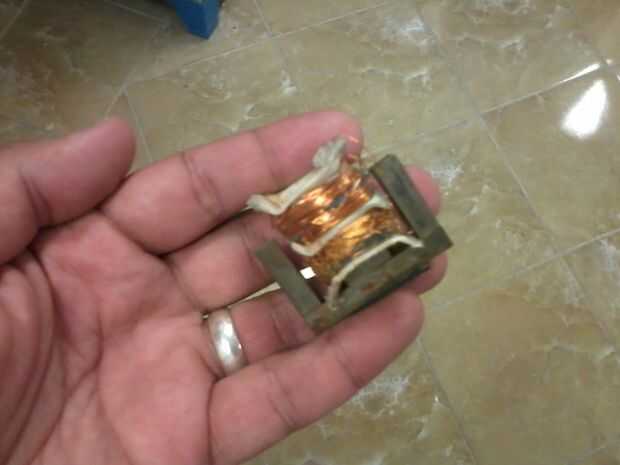

Tengo el cable para bobina toroidal de un viejo transformador dañado que tengo de chatarra.

Me gustaría tener dos pedazos de alambre de cobre de diferente color.

Los colores pueden ayudar en el toroide de la bobina. Pero sólo tenía un alambre de cobre del desecho con un color que hace el proceso de la bobina del toroide más difícil pero de todos modos fue buena.

Consejo:

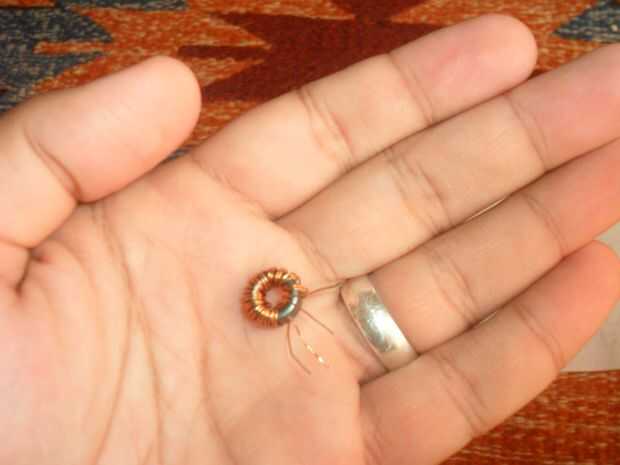

El toroide tiene herida con al menos 8 vueltas. Cuenta que cada par de cables se cuenta como un turno.

Primero tuve un alambre grueso con el mismo núcleo de ferrita y puede ser herida en 4 giros de parejas, por lo que no funcionó.

Cuando termine en 8 resulta en parejas con el alambre fino funcionó.
