Joule Thief luz nocturna (4 / 9 paso)

Paso 4: creación de prototipos

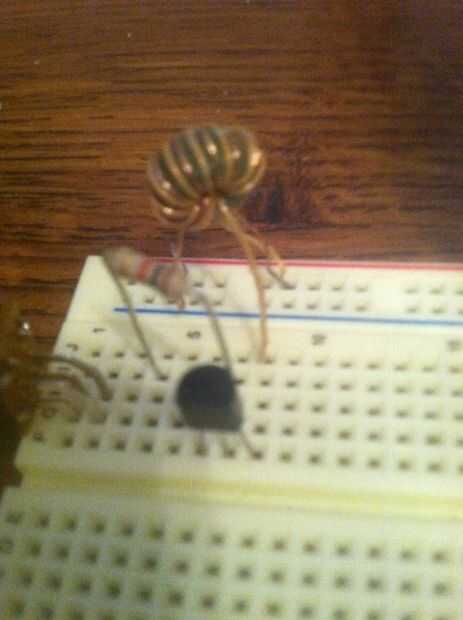

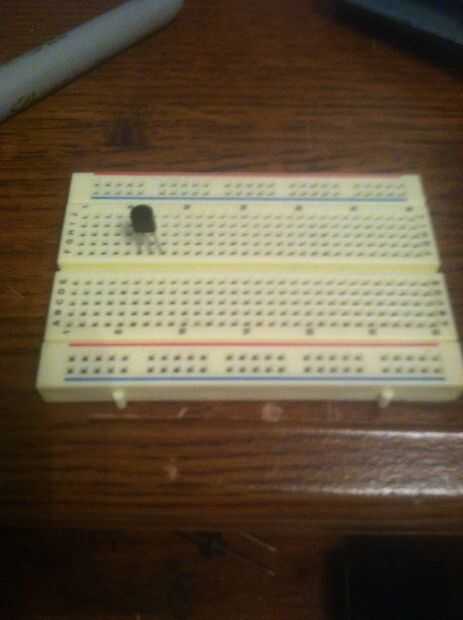

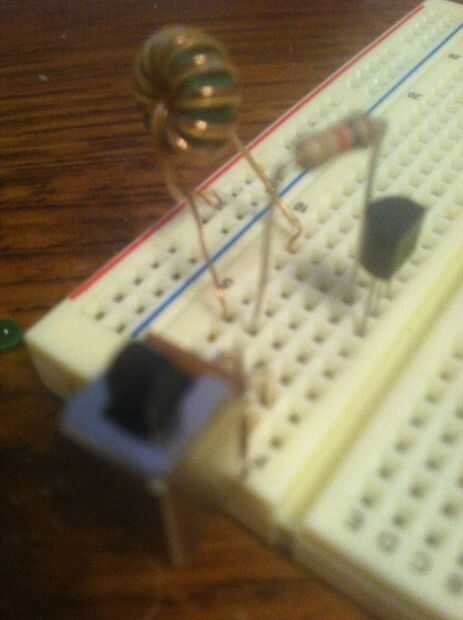

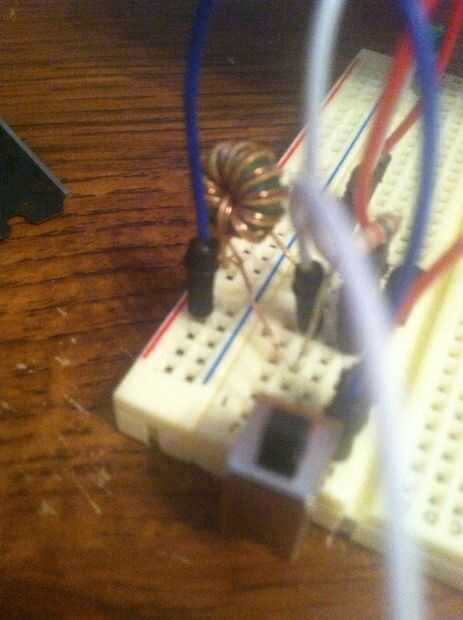

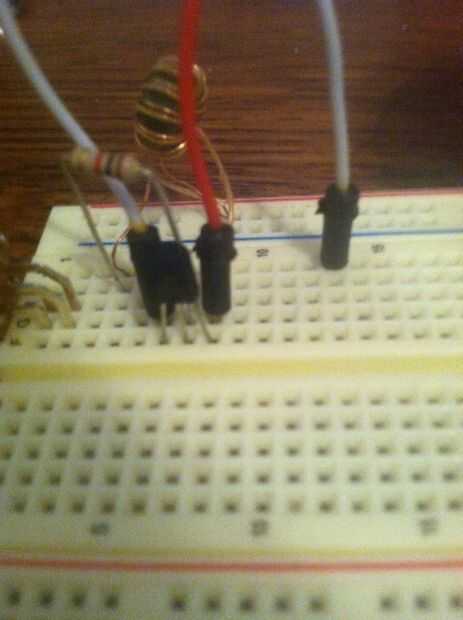

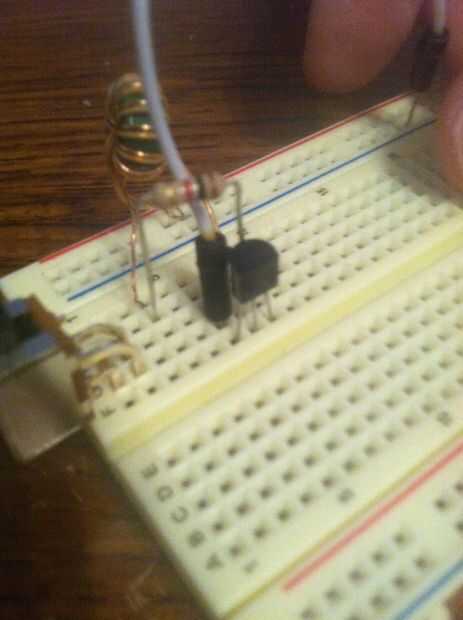

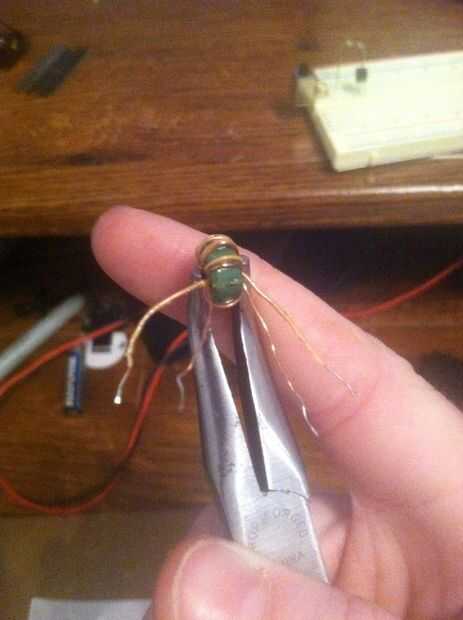

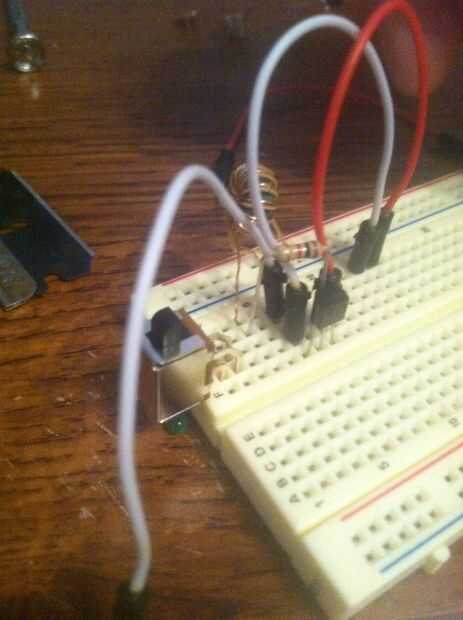

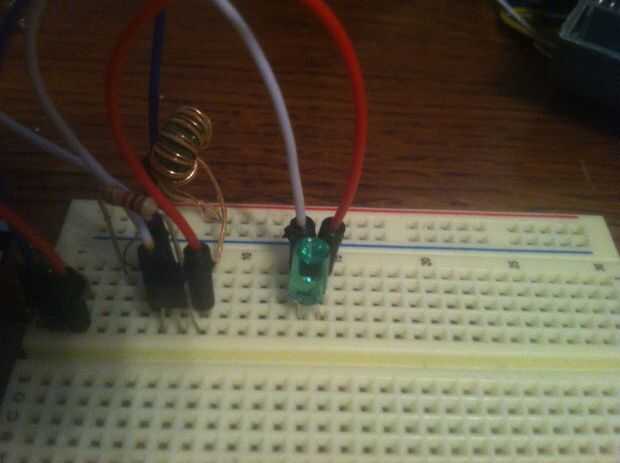

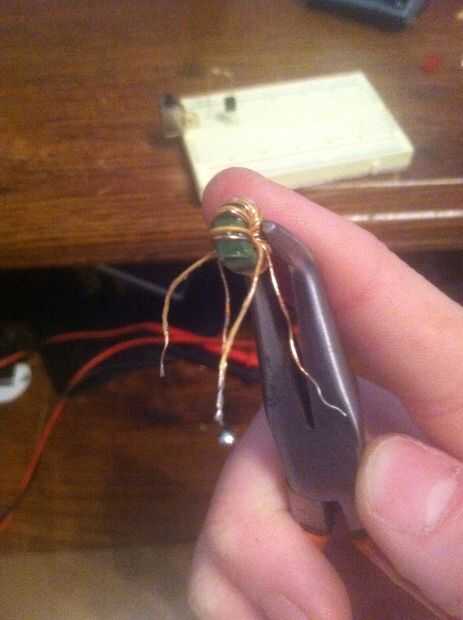

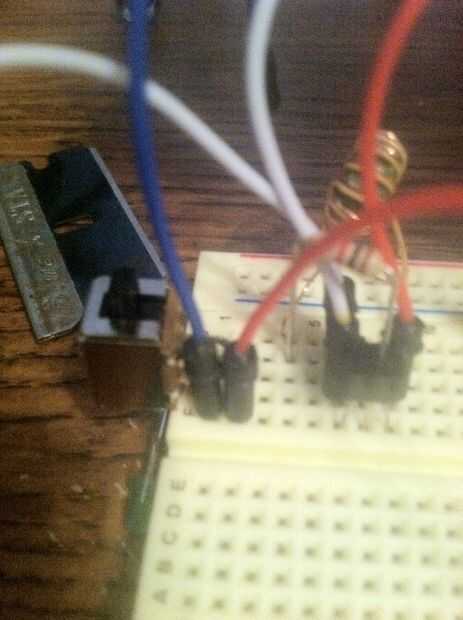

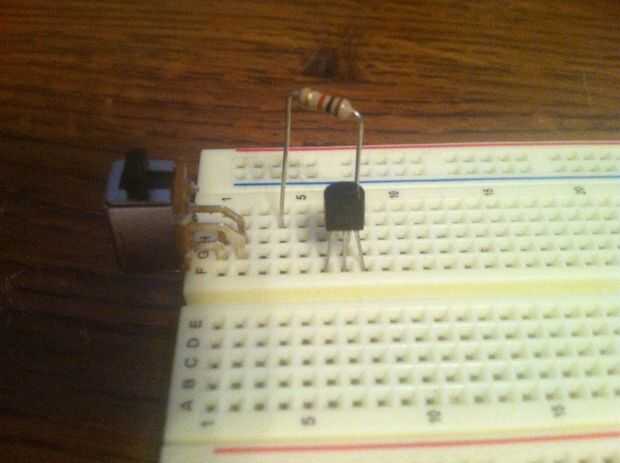

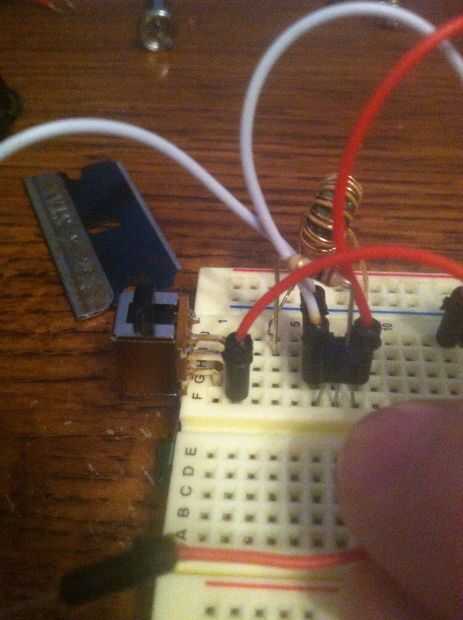

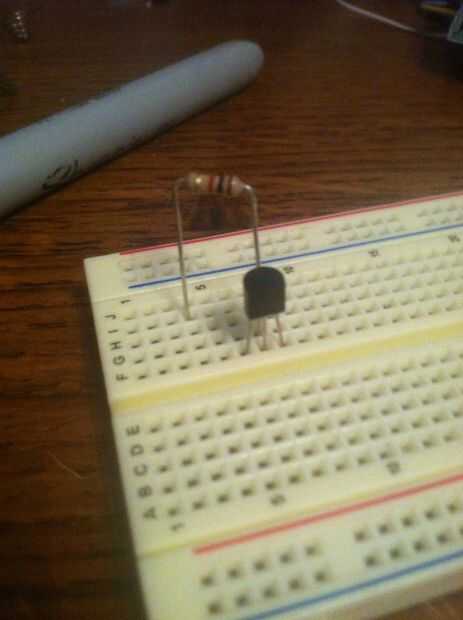

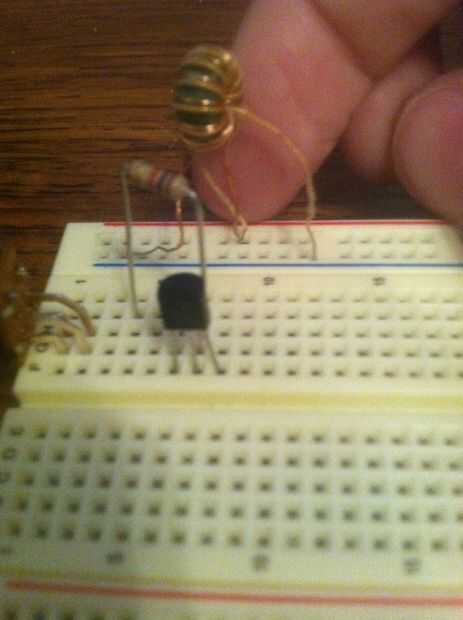

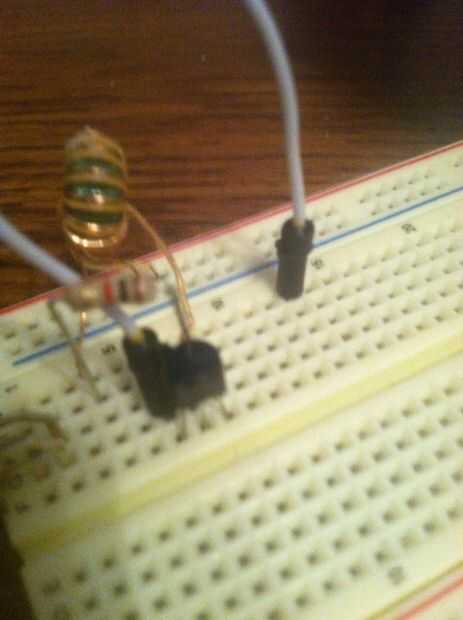

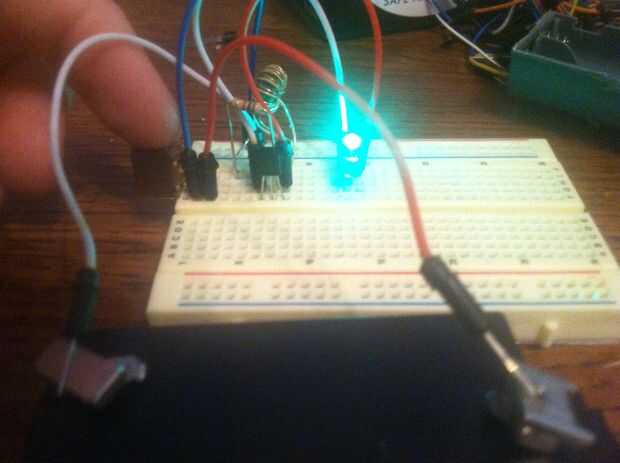

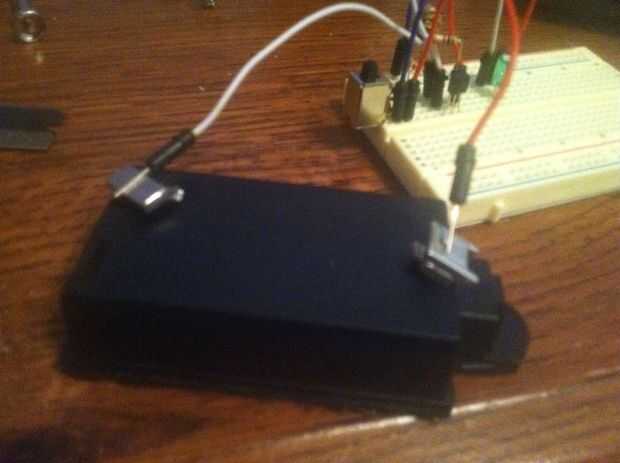

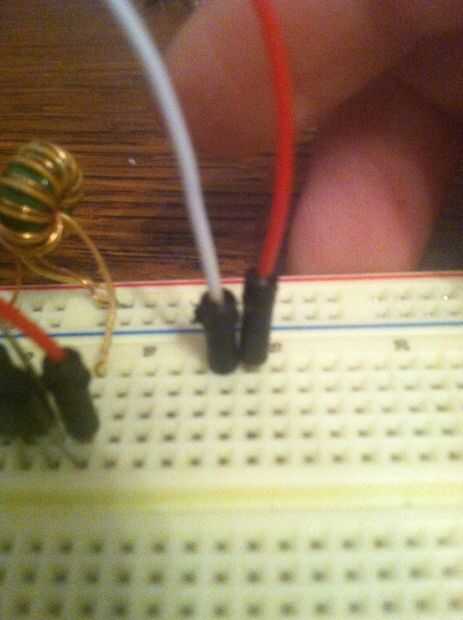

yo mismo, mucho mejor aprender de fotos así que muchos de ellos para este paso! ¿Así que empieza a apagar con el transistor (sin ninguna razón particular), he escuchado de personas que utilizan el 2N3904? Y otros transistores pero lo seguimos escuchando que el 2N2222 tiene 30% más de eficiencia que otros, pero no tome mi palabra para ella! Ahora después el transistor configurado, a continuación coloqué uno de los extremos de la resistencia en el zócalo paralela a la pin(2nd) medio del transistor y la otra en otra ranura en blanco. Después de eso he añadido mi interruptor al lado. Ahora aquí está el toroide, lo encontré en un viejo reproductor de DVD, creo que... Así que observe los dos cables diferentes (si puede decir de la imagen) uno es amarillo y el otro es un suave color marrón claro. Los lados izquierdo y derecho de la toroide cada tienen sus propio dos extremos del cable. Tome el cable amarillo del lado derecho y el marrón del cable del lado izquierdo y girar juntos, estos dos cables se añadirá al final positivo en el tablero de proto. A continuación, tome el cable amarillo suelto y ponerlo en la ranura paralela a la pin(3rd) derecha del transistor. El otro cable marrón flojo va al otro extremo de la resistencia. Ahora, tome un cable y poner un extremo en la pin(1st) izquierda del transistor y el otro extremo en una ranura en blanco en el tablero. Toma otro cable y puso un extremo en el puerto paralelo de la pin(3rd) derecha del transistor y el otro extremo en la ranura al lado del primer cable en blanco. Ahora otro se vaya a la izquierda pin(1st) pero deja el otro extremo a colgar ya que irá en el lado negativo de la batería. Wite otra a un lado del interruptor y el otro extremo se abandonó porque conecta con el lado positivo de la batería. Ahora el último cable va al otro lado del interruptor y el otro extremo del cable va a los dos alambres torcidos de la toroide. Ahora que el LED en su ranura correcta según esos dos cables enchufados la junta al lado. Último paso, conecte la batería pack (sólo para demostración) a los cables para la batería y pulse el interruptor, la luz deberá encenderse.
