Paso 4: Dweens (el hardware)
Ahora que ya tenemos los bocetos a los Arduinos podemos conectar los sensores.
Sensor de la rueda:

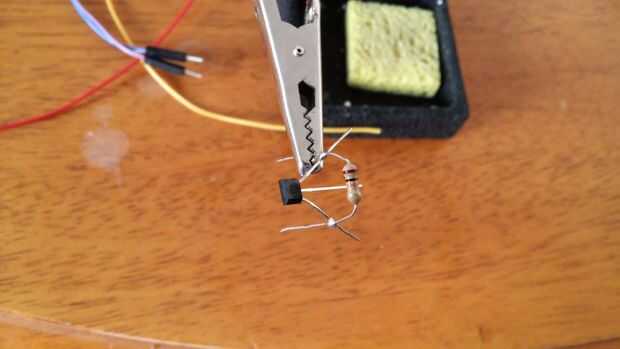

La rueda de detección dween necesita un sensor hall con un resistor de k 10 5V de entrada y las clavijas de salida de señal (ver esquemas). Suelda la resistencia directamente en el sensor de hall para mantener las cosas ordenadas.
Los cables de conexión al sensor deben ser lo suficientemente largos para llegar a la rueda donde usted planea mantener la dween.
Control de Temp/humedad del sensor y servo:
Este dween necesita el sensor DHT conectado así como un motor de servo. Hay una resistencia k 10 5V de entrada y la señal de salida del sensor de la DHT (ver esquemas). También hay un condensador de 100uF del pin reset a tierra (esto es necesario debido a la forma en que te comunica con el dween).

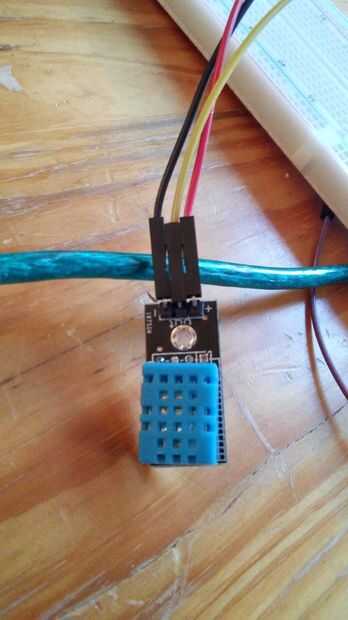

Nota: Su sensor DHT puede tener 3 o 4 pines, ambos funcionan muy bien. En la foto de arriba utilizamos un pin 3 uno donde están conectados los 3 pins. Si usted tiene un pin 4 uno, asegúrese de conectar como en el esquema del circuito (uno de los pasadores se deja desconectado).
Los cables que va al sensor de DHT deben ser lo suficientemente largo para entrar en la jaula, y los cables para el servo deben ser lo suficientemente largos para llegar a donde usted planea tener su dispensador.
