JALC barco, plataforma de Robot acuático (1 / 5 paso)

Paso 1: Motor y soporte

Comenzamos este primer capítulo a una de las partes esenciales para el barco a navegar, sus motores y los soportes que unen.

Necesitamos:

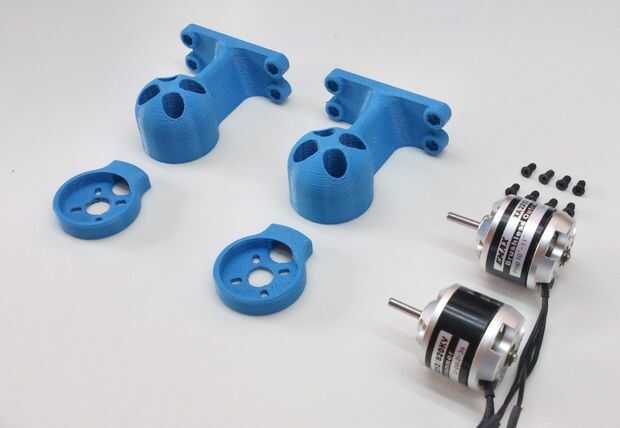

Para comenzar la instalación tenemos las siguientes piezas y herramientas.

  • 2 x parte Ref support_02_v1_0.stl
  • 2 x parte Ref support_01_v1_0.stl
  • 2 x motores brushless A2212 tipo de 820kv
  • 8 x M3 tornillos de 9 mm
  • 1 x destornillador de estrella
  • 1 x pinzas

Para aquellos que tienen una impresora 3D pueden descargar e imprimir las piezas están disponibles en: Thingiverse

Cuando tengas todas las piezas y herramientas podemos empezar a montar con tres simples pasos.


Paso 1.1

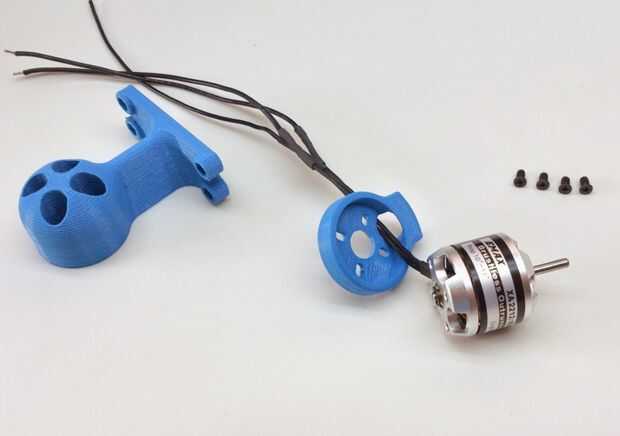

Pase los cables del motor de la pieza separada (Ref. support_01_v1_0.stl) como se puede ver en la foto. La utilidad de esta parte es separar el soporte de la hélice para evitar que toque.


Paso 1.2

Ahora pasamos los cables dentro del soporte del motor.


Paso 1.3

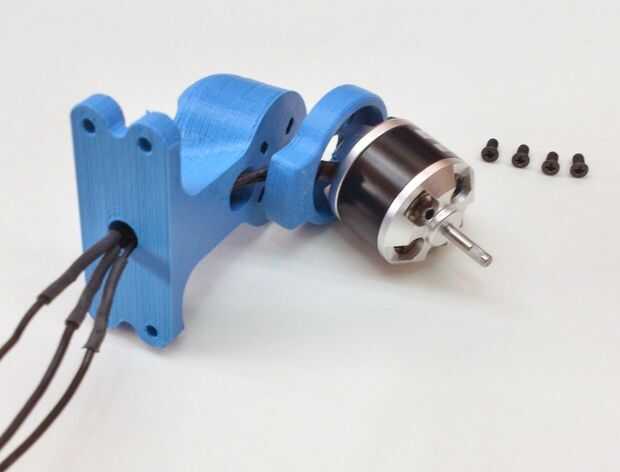

Para sostener que el conjunto utilizará 4 tornillos que sujetan el soporte, la pieza de la distancia y el motor. Tenemos que tener paciencia para poner los tornillos. Sobre todo no necesita obligarlos porque podemos pelar los hilos de rosca o el tornillo de sí mismo.

Para hacerlas más sólido conjunto, les recomiendo las dos piezas con pegamento y quedan más firme. Repita estos pasos para el montaje de motor y soporte y por último tenemos dos motores montados sobre sus soportes.
