Paso 2: Trabajo de la madera - preparaciones
Crear agujeros redondos en conglomerado
Ya que consiste en el conglomerado de virutas de madera, que fueron pegadas y presionadas juntos, el conglomerado rompe fácilmente. Esto también ocurre mientras que simplemente perforar el conglomerado y causas deshilachadas redondas agujeros en ese lado, de los cuales el taladro saldrá en el proceso de perforación, como el taladro algo rompe el conglomerado en el lugar de perforación a través de él en esa situación. Para evitar los agujeros rotos, siempre debe poner otro pedazo de basura de madera debajo de ese trozo de madera, en el que desea crear los agujeros redondos en.

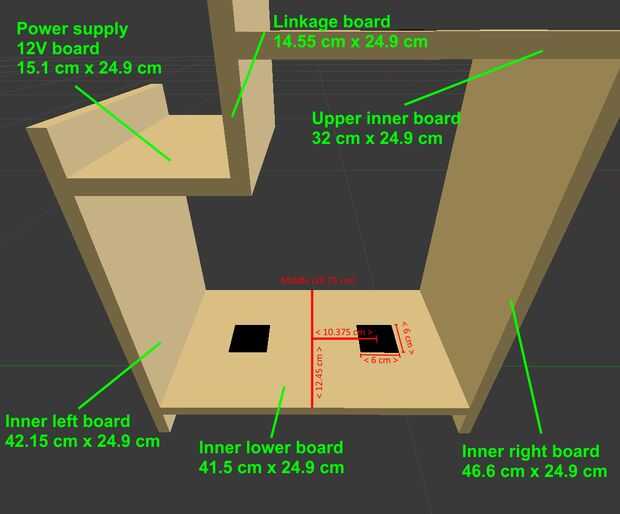

Agujeros para los elementos de peltier
Fotos 1, 2
Como se puede ver en la primera imagen, los centros de los agujeros en la parte inferior son 10,375 cm desde el centro a la izquierda y a la derecha. Para el orificio inferior (segunda imagen), éste se coloca 13,2 cm del lado izquierdo. Los agujeros de la parte superior e inferior se colocan 12,45 cm desde la parte frontal / trasera y todos los agujeros tienen el tamaño de 6,0 x 6,0 cm. En pasos posteriores se cubrirán estos agujeros con placas de aluminio y los elementos de peltier se pegado junto con las placas de aluminio y disipadores de calor utilizando el adhesivo conductor térmico.

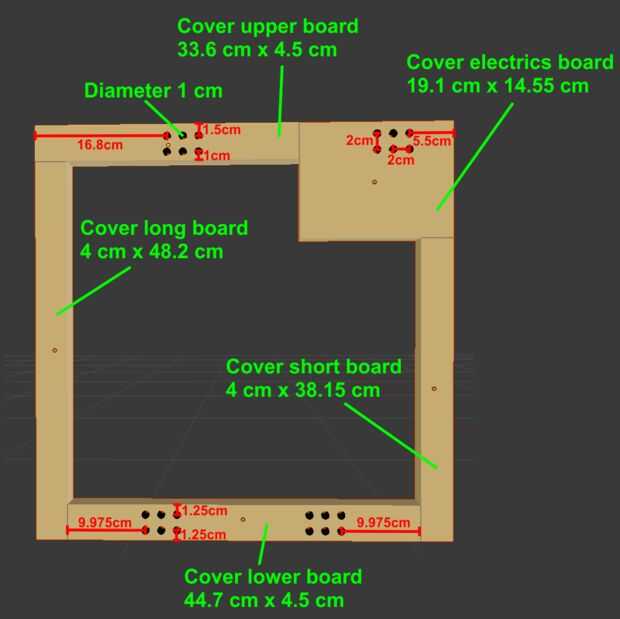

Agujeros para disipación de calor
Fotos 3, 4, 5

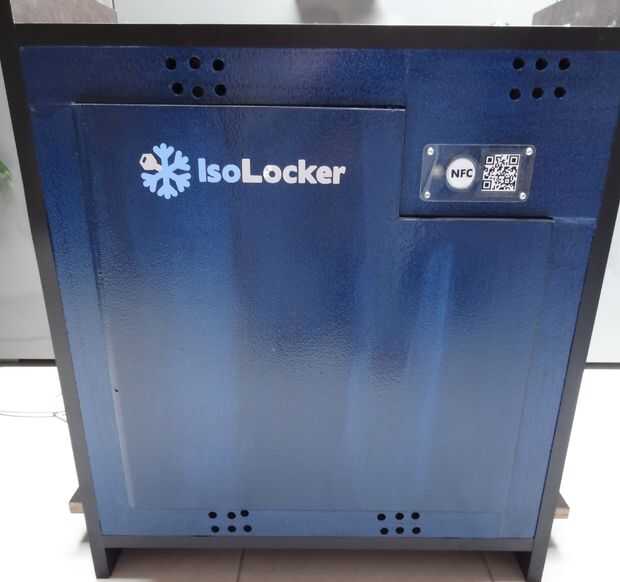

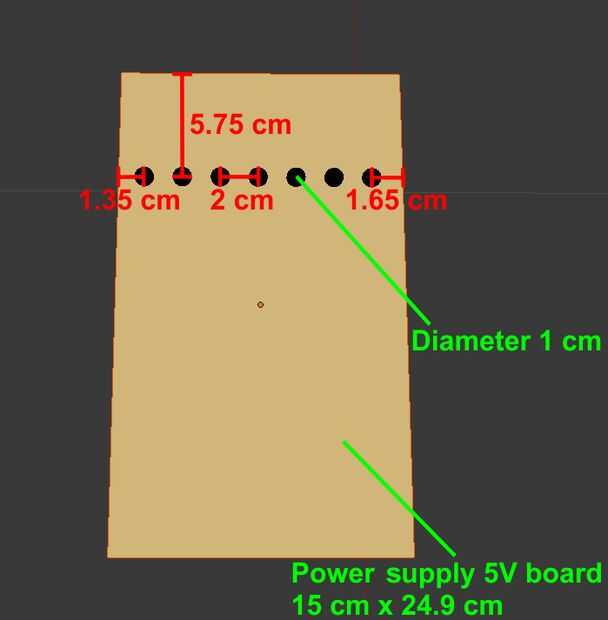

Estos se utilizan para canalizar lejos el calor residual de la fuente de alimentación y los elementos de peltier. Por supuesto estos agujeros solo hay que taladrar para el lado interno del elemento de fachada. En el cuadro 3 puede encontrar todas las distancias y medidas de los agujeros de la disipación de calor. Se recomienda para pegar algunas pantalla de la mosca en los agujeros de ese lado, que cubrirá la electrónica después, para evitar el polvo y los insectos conseguir interior fácilmente. En el cuadro 5 puede ver las dimensiones del agujero de la disipación de calor en esa Junta, que servirá como soporte para la fuente de alimentación de 5V. Obviamente, ninguna pantalla de la mosca es necesario para estos agujeros, porque no son apertura hacia el medio ambiente.
Agujeros para las bisagras ocultas
Fotos 6, 7, 8, 12

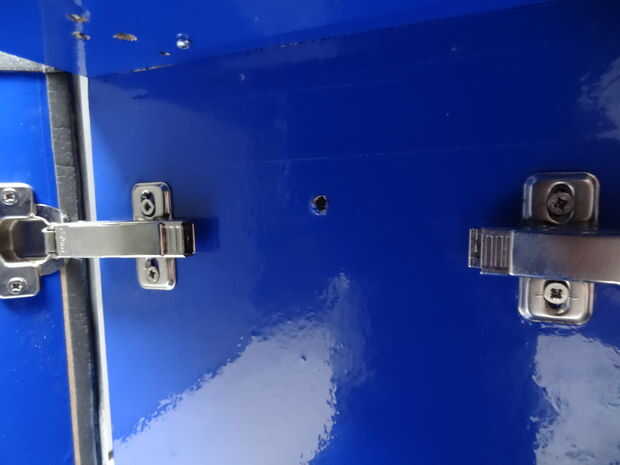

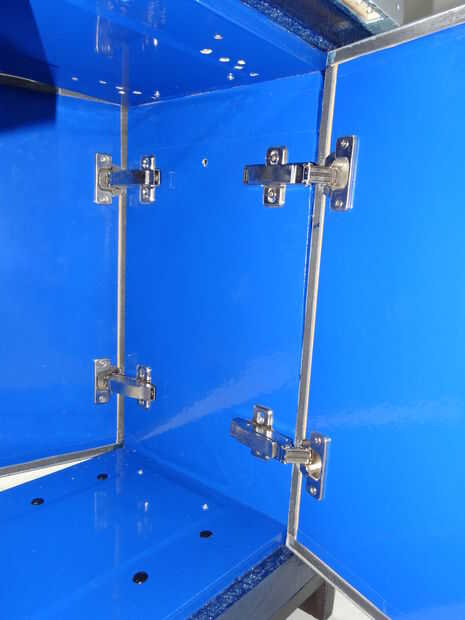

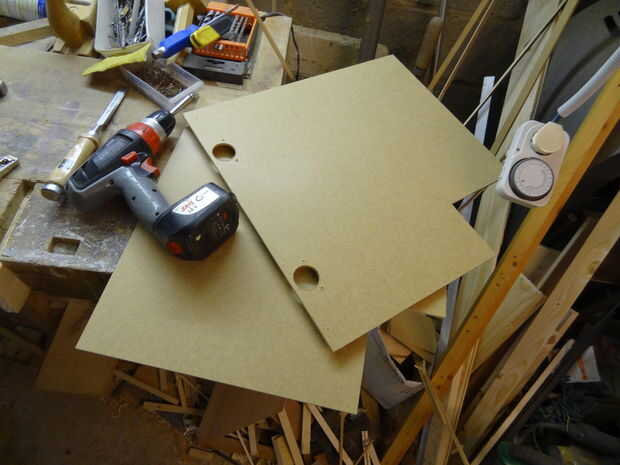

Necesita un perforador especial del agujero, 35mm de diámetro para hacer los agujeros para las bisagras ocultas. Observe que usted necesitará estos agujeros en el conglomerado y en una sola pieza de fibra de madera MDF por puerta. Generalmente la instalación se explica en el paquete de las bisagras que usted compró.

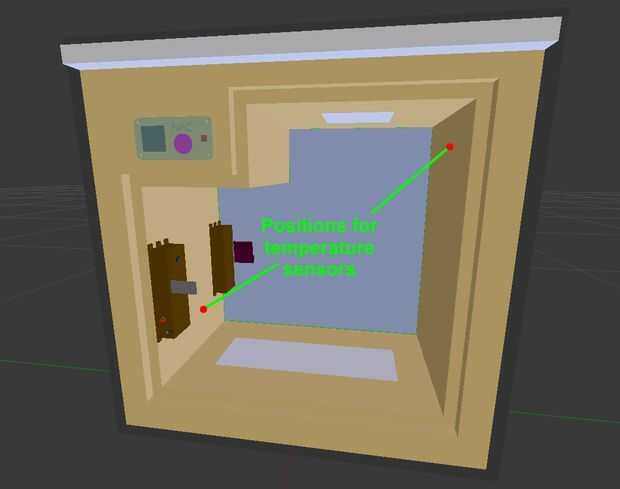

Agujeros para sensores de temperatura
Fotos 13, 14
Existe posición exacta de los sensores de temperatura, pero sus sensores de temperatura deben estar en dos lugares diferentes dentro de su IsoLocker para medir correctamente la temperatura. Es aconsejable poner uno en la parte superior derecha y el otro en la parte inferior izquierda, como se describe en las imágenes.
Agujeros para los LEDs blancos
Cuadro 15

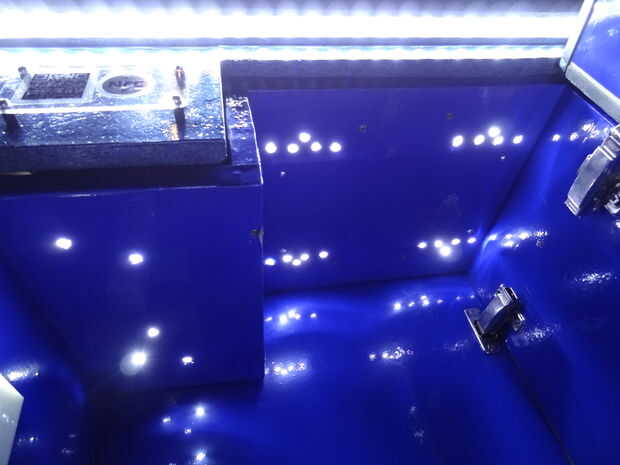

25 de los 50 LEDs se instalará dentro de la IsoLocker. Usted puede elegir sus posiciones como tu quieras, pero ten en cuenta, que habrá una placa de aluminio que cubre el agujero peltier en el tablero superior interior. Generalmente puede ponerlos en las juntas superiores, por lo que la luz brilla desde arriba.

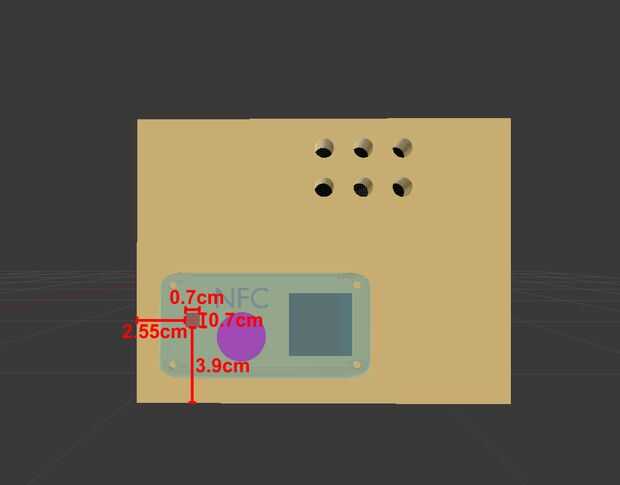

Agujeros para los LEDs RGB
Cuadro 16
A ambos lados habrá un RGB LED como indicador para la IsoLocker. Para lograr una mejor visibilidad puede quitar algunos aglomerados en la parte posterior del agujero para colocar la luz real mejor en ese agujero. Para que tampoco necesita un accesorio de taladro la extracción de madera especial o simplemente intenta quitar algo de madera con otros métodos (como varios agujeros pequeños, pero no totalmente taladrar la madera, un poco en la superficie), pero debería funcionar sin que así paso.
Agujero para cable eléctrico
Fotos 17, 18

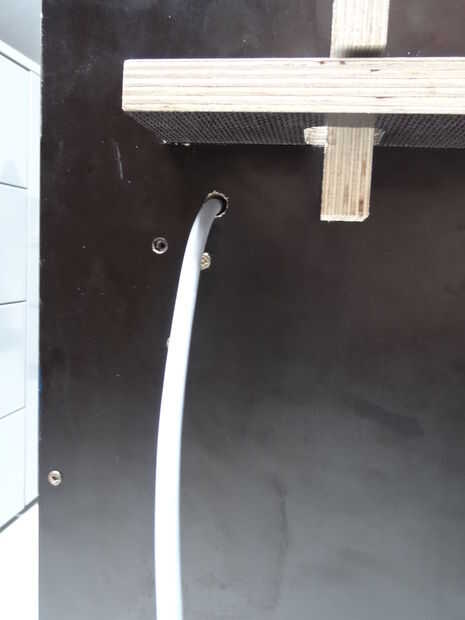

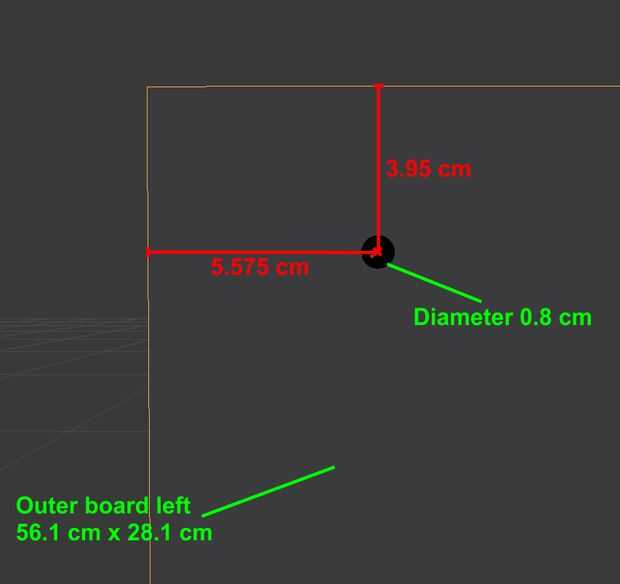

También necesita hacer un agujero para el cable de alimentación, que se pondrá encima de la energía diferentes fuentes dentro de la IsoLocker. Este agujero tiene un diámetro de 8 mm y la imagen muestra la ubicación exacta en la placa exterior izquierda.

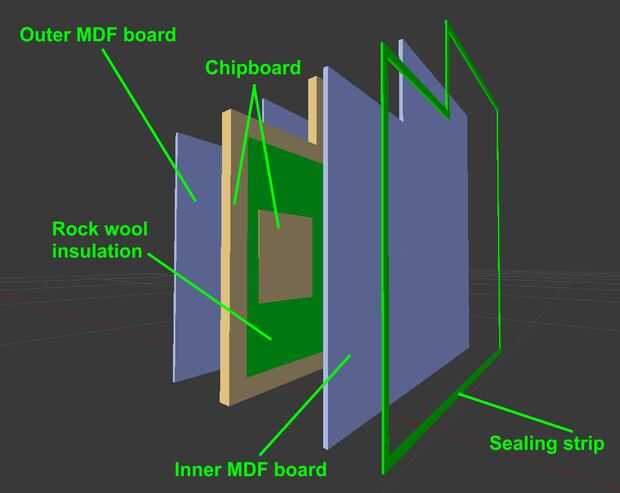

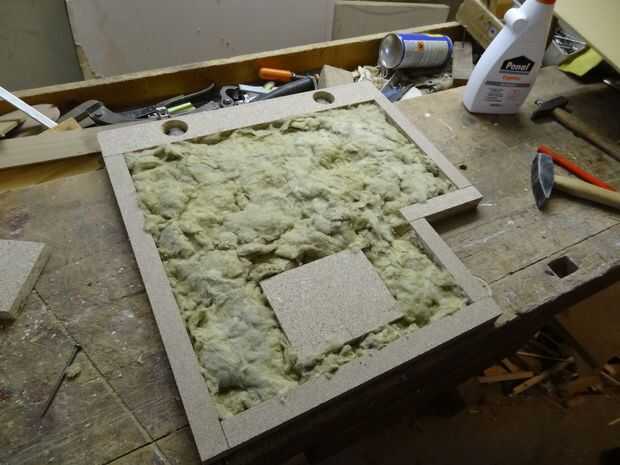

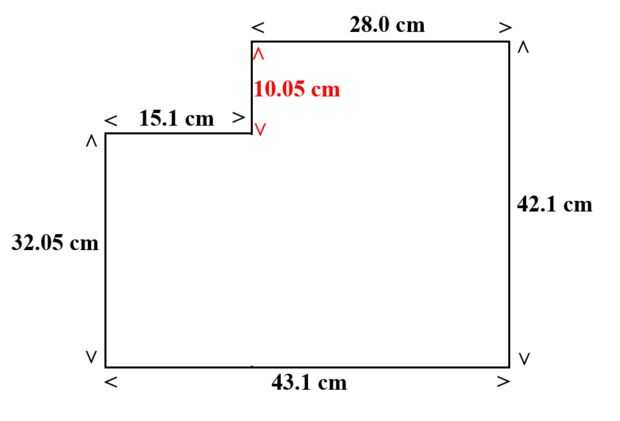

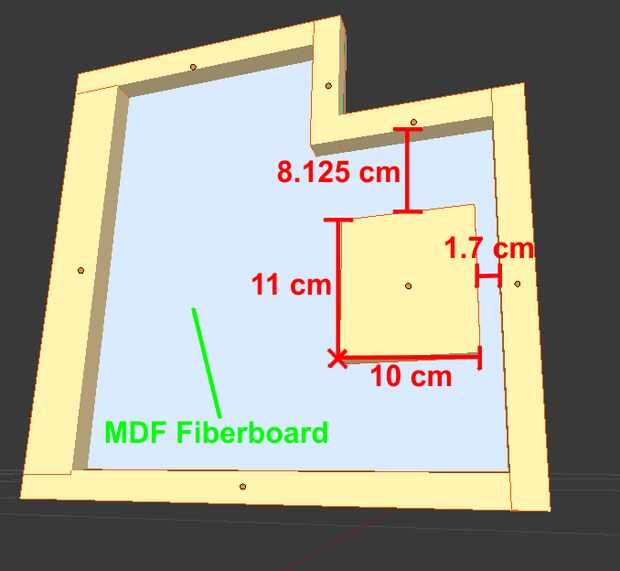

Construcción de la puerta
Fotos 6, 7, 8, 9, 10, 11

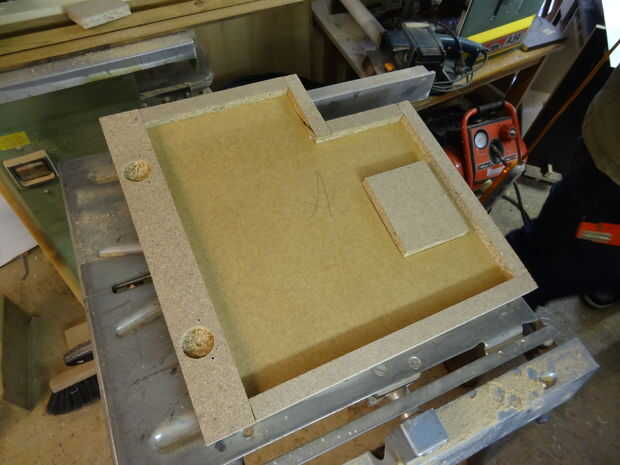

Para poder utilizar tanto espacio como sea posible, ambas puertas tienen una forma especial, que se puede ver en las fotos. En primer lugar, usted necesita poner la fibra MDF externo en las piezas de aglomerado diferentes. La pieza de conglomerado en el centro de la puerta es importante ya que hay algunos tornillos, que saldrá de allí más tarde para el mecanismo de cierre. Para combinar la fibra de madera y aglomerado, utilizas clavos y pegamento de madera. Luego debe poner algún material aislante, preferentemente lana de roca, en la puerta para aislarlo. Usted debe tener en cuenta, que usted no será capaz de modificar el interior de la puerta ya después de poner en la otra pieza de fibra de madera. Una vez que estés seguro que haya terminado con el interior de la puerta, se puede combinar la pieza interior de fibra de madera MDF con el resto de la puerta utilizando clavos y pegamento de madera otra vez. Finalmente se puede aplicar alguna tira del lacre a la parte interior de la puerta para asegurar un aislamiento aún más.
