Iris mecánico v2.0 (4 / 5 paso)

Paso 4: montaje

Montaje es muy fácil.

  1. Mida y corte una longitud de 6mm de su espiga.
  2. Utilice su cuchillo para apretar y cortar mientras hace rodar la espiga hacia adelante y hacia atrás.
  3. Repita los pasos 1 y 2 otras nueve veces.
  4. Aplique una pequeña cantidad de pegamento en uno de los agujeros de la capa de base.
  5. Coge uno de la espiga 'terminales' y girar o empuje en el agujero pegado.
  6. Asegúrese de que el terminal está al ras con la parte posterior de la capa de base.
  7. Limpie cualquier exceso de pegamento.
  8. Repita los pasos 4-7 para los restantes 9 estirones.
  9. Las dos semi círculo recortes juntos y luego pegar en la parte posterior del iris donde se siente el pegamento es más cómodo.
  10. Espere a que el pegamento se seque.
  11. Coloque el aro exterior sobre las zapatas pegadas luego pasar unos minutos trabajando cuidadosamente girando repetidamente. Puede que necesite afeitarse cantidades minuciosas dentro y fuera de las zapatas.
  12. Una vez que el aro exterior gira con fuerza mínima añada las hojas y los brazos enlazando todo como vas.
  13. OPCIONAL - si desea utilizar una cubierta de plexiglás, es donde se pone en la parte superior asegurándose de que todos los agujeros alinean con las zapatas por debajo.

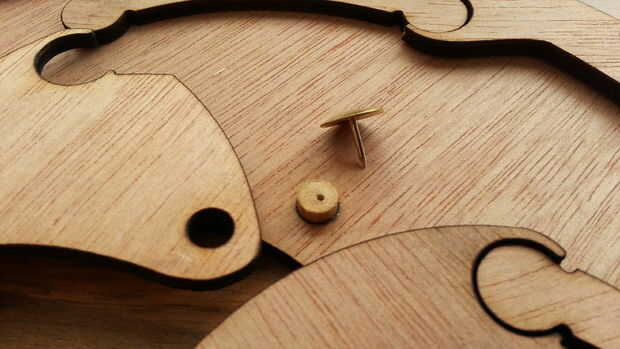

  14. Empuje con cuidado una chincheta en el centro de cada lug asegurando que la parte superior de la chincheta no ejerce demasiada presión sobre la pieza reduciendo su movilidad. Recuerde, estos simplemente una manera de detener las piezas cayendo apagado--quedan espaciado de una uña en cada uno.
