Paso 4: en el iPhone

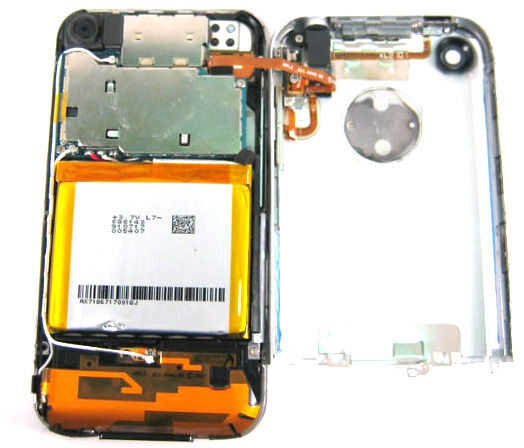

Imagen 2: En la foto es la batería que es soldada a la placa lógica, así que la conmutación hacia fuera las baterías van a ser un dolor como en el iPod nanos.

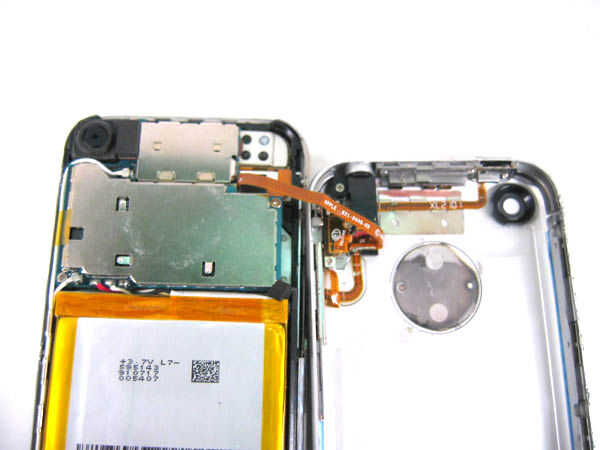

Imagen 3: La Junta de auriculares está en la foto superior y se encuentra en la caja posterior hacia la derecha. Es muy similar a la Junta de 3ª y 4ª gen estilo iPod auriculares. Está conectado por un cable que controla el audio a la tarjeta de auriculares y el botón de encendido.

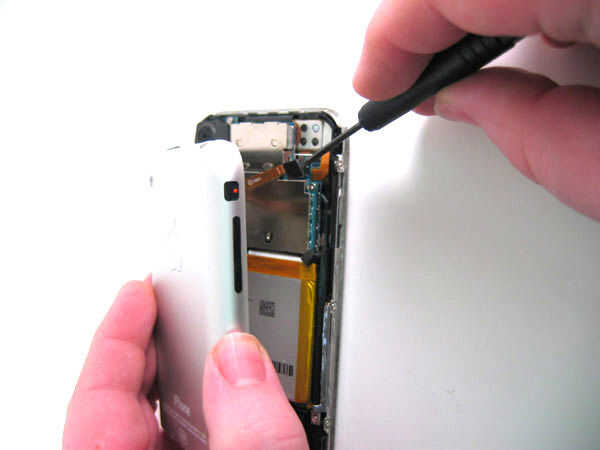

Cuadro 4: El cable del auricular de junta puede eliminarse simplemente apalancando suavemente hacia arriba en la conexión a la placa lógica.
Cuadro 5: Hay varios tornillos que sujetan la estructura metálica frontal que rodea la pantalla LCD. Hay tres a cada lado.

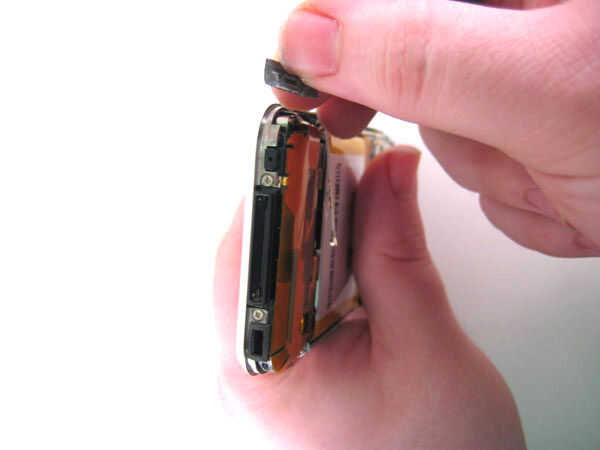

Imagen 6: Hay una pequeña Junta que cubre un tornillo en el lado derecho del conector dock en la parte inferior.

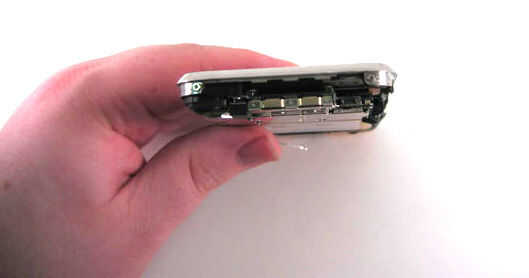

Imagen 7: Y dos en la parte inferior.

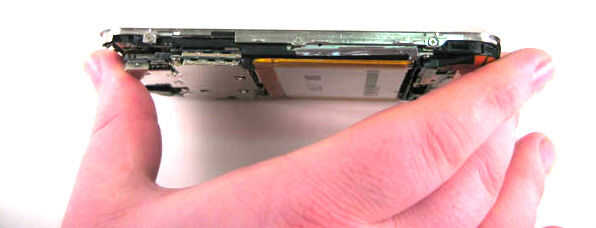

Cuadro 8: Y dos en la parte superior.

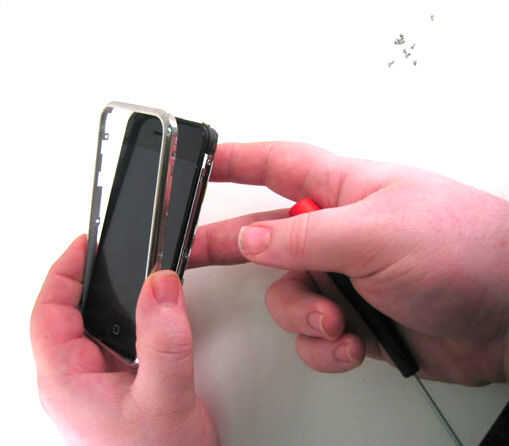

Cuadro 9: Ahora puede retirar la estructura metálica frontal.

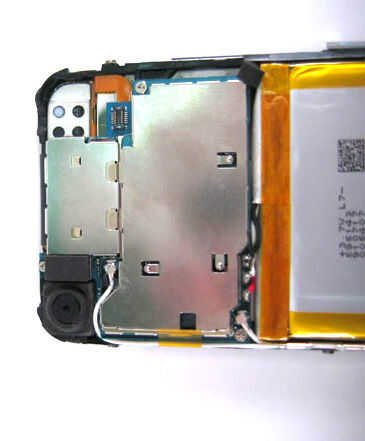

Ilustración 10: Foto de arriba es el protector de calor que cubre la placa lógica y la cámara. Hay tres tornillos que sujetan a la Junta. Uno está cerca de la cámara y los dos tornillos más largos son hacia los lados.
Cuadro 11: Pueden aparecer fuera de la cámara apalancando suavemente para arriba en el conector a la placa principal.
Imagen 12: Hay un pequeño trozo de cinta manteniendo pulsado uno de los cables de antena. Simplemente puede pelar la cinta.

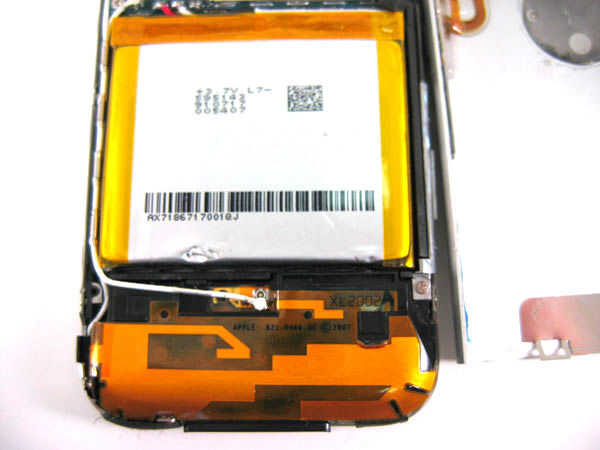

Imagen 13: Hay dos cables accesibles en la parte inferior de la placa lógica. Estos pueden hacer estallar al igual que los otros cables mencionados anteriormente.

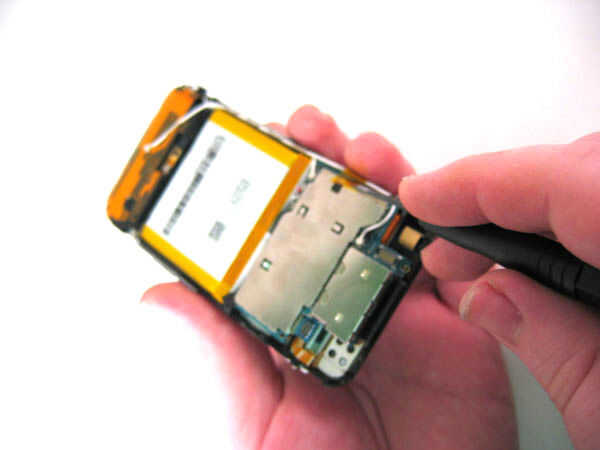

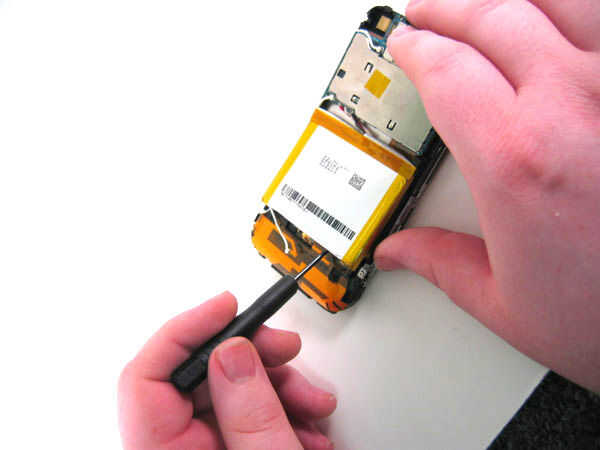

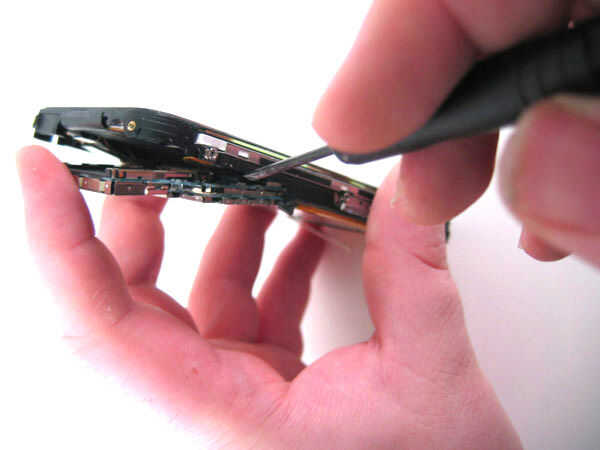

Cuadro 14: La batería es celebrada mediante adhesivo a la carcasa frontal y soldada a la placa lógica por tres cables. Puede ser suavemente pryed arriba desde la parte inferior para aflojar el pegamento.

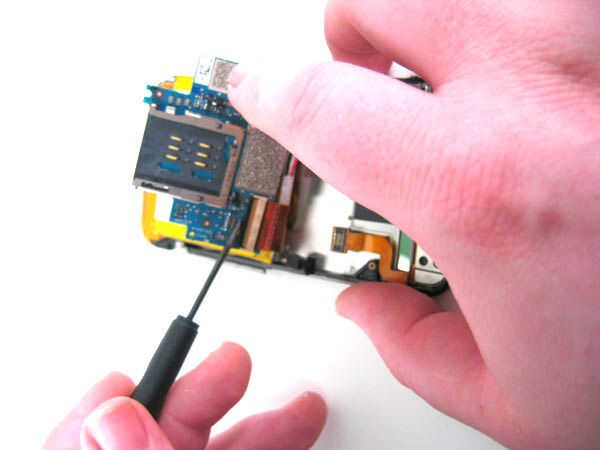

Imagen 15: Usted puede entonces retirarse la placa lógica y se puede ver el cable del LCD. Es uno de los conectores de iPod estándar y puede ser complicado si no tienes experiencia con ellos. La barra de bloqueo tiene que ser movido de un tirón para arriba y luego el cable puede resbalar hacia fuera.

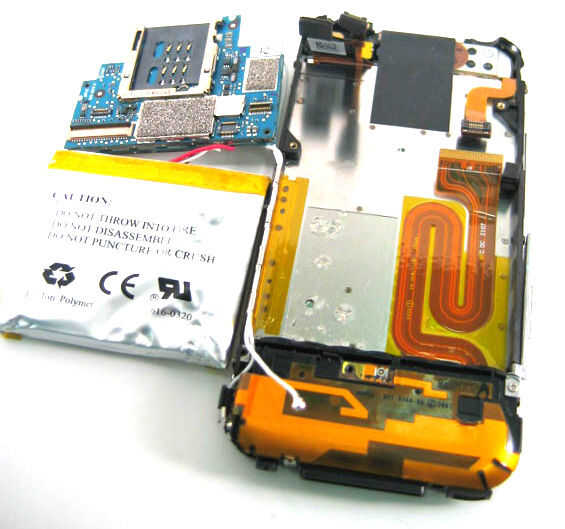

Imagen 16: El iPhone ahora está desmontado.
