IP reloj parte 2 (1 / 2 paso)

Paso 1: diseño

El diseño del reloj es básicamente el mismo que el primero. Decidí dividirla en dos diferentes PCB, la base y 6 dígitos.

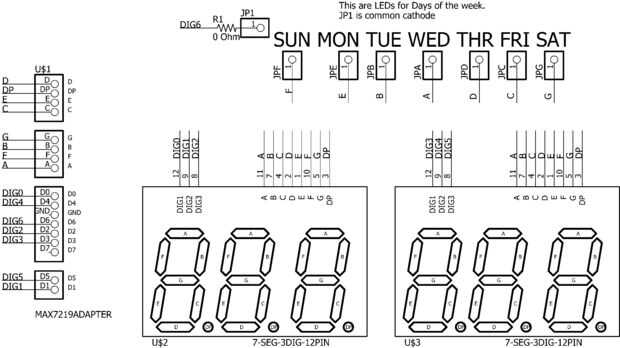

El MAX7219 puede conducir hasta 8 siete segmentos usé seis para el reloj y uno para el día de la semana. En lugar de un segmento de siete, utilicé LEDs individuales para el día de la semana. Ver esquemas.

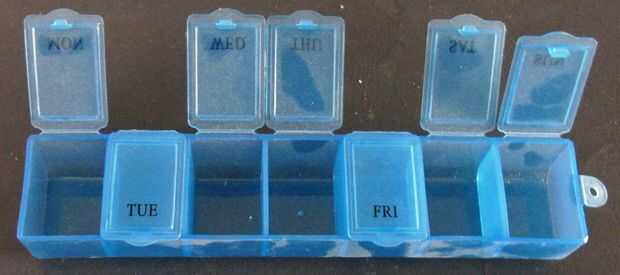

Para el día de la semana, compré un minder de la píldora que tiene siete contenedores. Vea la foto.

Corte las cubiertas, había pintado los interiores y había instalado un LED en cada bolsillo.

Problema: Visibilizar el día.

Solución: Bueno, he probado muchas ideas diferentes. Imprimí una tira con tres abreviaturas de la letra en una transparencia, intentado inversa (letras claras sobre fondo oscuro). No funcionó muy bien. Por último, probé solo letras sobre papel blanco. Funciona bastante bien.

Archivos de Cadsoft Eagle son con cremallera.
