Paso 2: Hacer el segmento LED Adapter(Base)
Todas las clavijas correspondientes de cada dígito que unieron, pines, es decir, de un segmento de todos los seis dígitos son conectar, esto debe hacerse para todos los bolos de segmento todo a través de la A G y DP (dot)-punto Decimal.
Para hacer el circuito limpio quería utilizar menos hilo. Así que se ocurrió este Idea.I sabe que es un poco de tiempo inútil pero quería probar este enfoque:

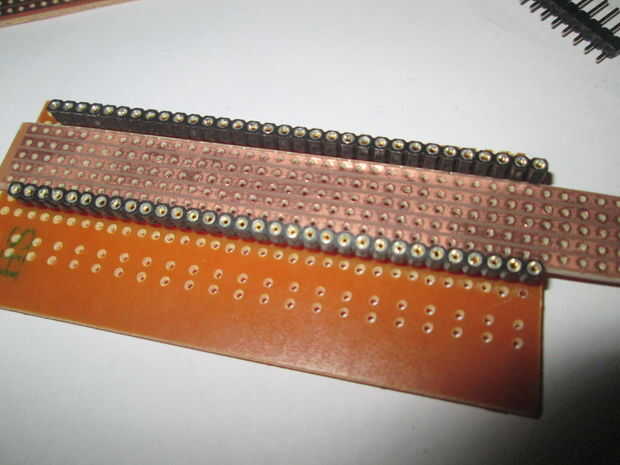

Soldadura de dos filas de pines redondo basan de 1,5 cm de separación cada una debe tener 5 * (número de dígitos) pin, es decir, 30 por 6 dígitos. Ver a él que el segmento encaja o reducir por consiguiente separación /increase.
La soldadura que los pines están conectados a través de la separación.
Esto puede hacerse usando dos capas de placa perforada y conectando las pistas utilizando alternativamente masculino cabecera Pins como Vias(in PCB).

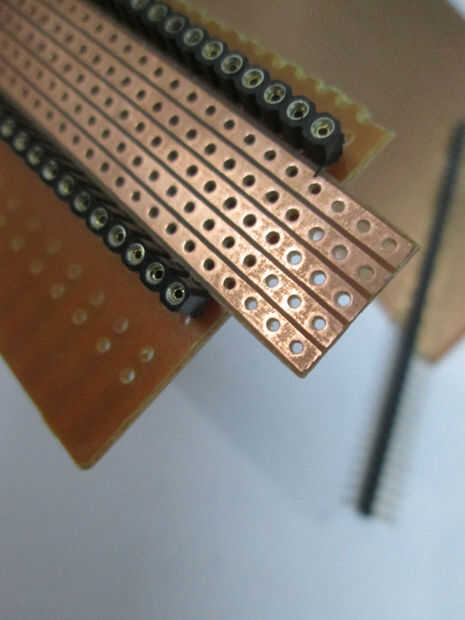

Cortar otra tira de vero para que sus pistas son perpendiculares a la anterior. Se trata de la alternativa de los cables de soldaduras. Y también usar el espacio debajo de las cifras de segmentos, que estará vacía de todos modos.
