Inyección de plástico moldeado y extrusión (5 / 11 paso)

Paso 5: Instale el calentador

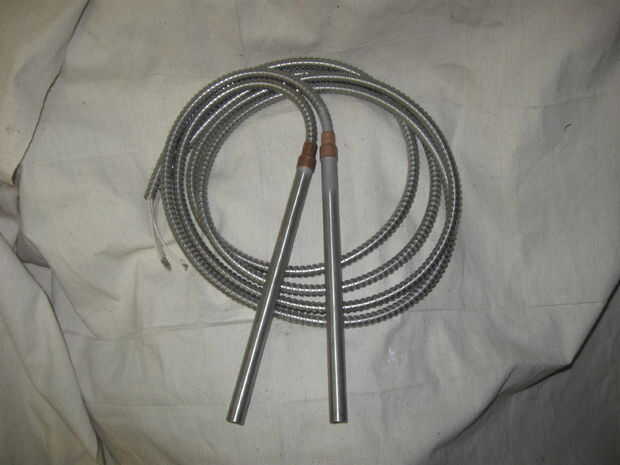

La calefacción proviene de 2 resistencias por calificaciones de Ogden de 400W a 240V. Estos fueron comprados de eBay en $1,00. Usted necesitará 2 en esta clasificación. Otros están disponibles en varios precios... la longitud de estos determinará la longitud entera del cuerpo del inyector como se muestra en las fotos. El calentador funcionará toda la longitud del cuerpo del inyector a continuación el puerto de entrada de plástico que fue cortado antes.

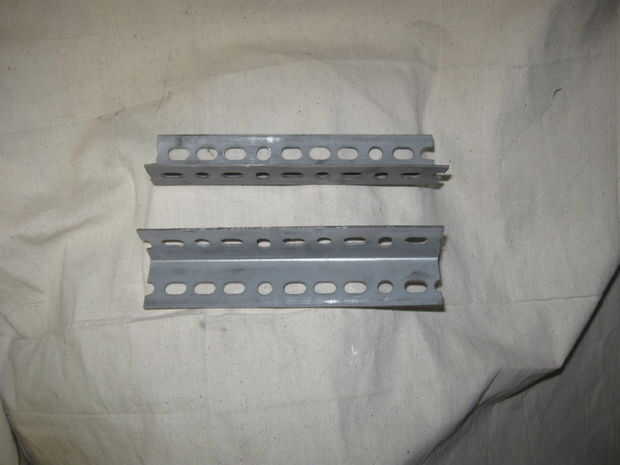

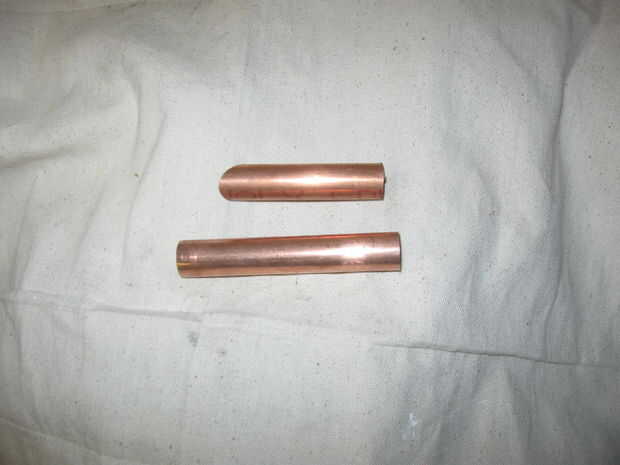

Usted también necesitará un pedazo de tubería de agua estándar 1/2 pulgada de cobre cerca de 4 pulgadas de largo y 2 soportes de metal ranurados 8 pulgadas de largo.

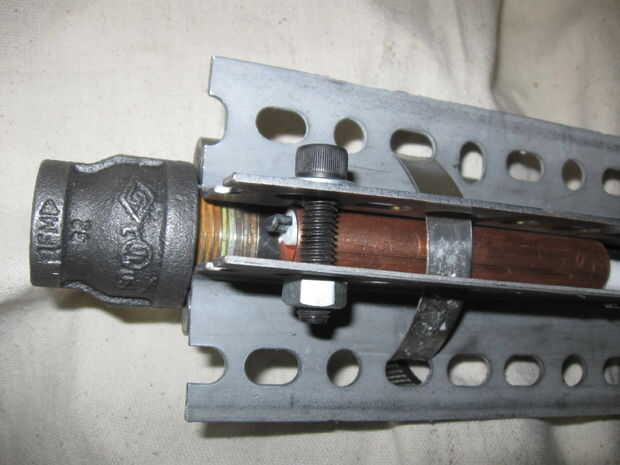

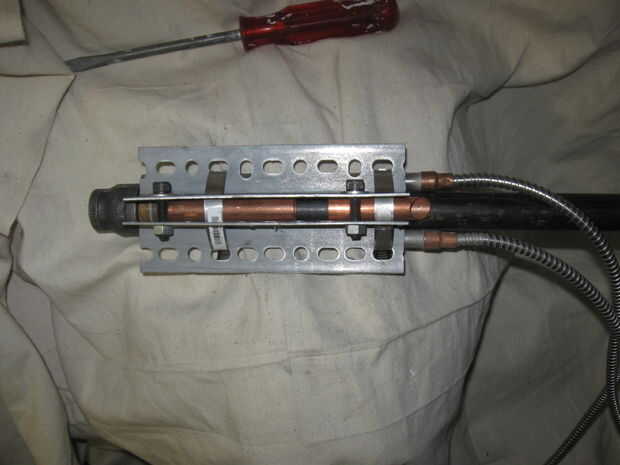

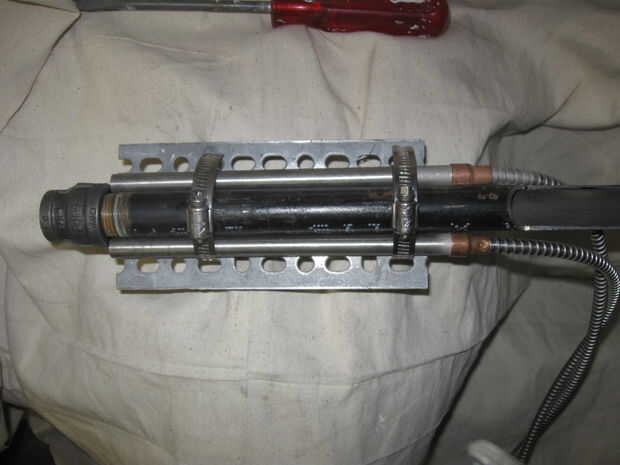

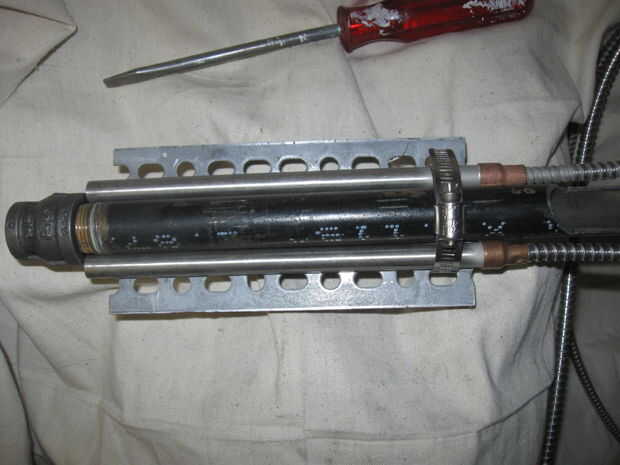

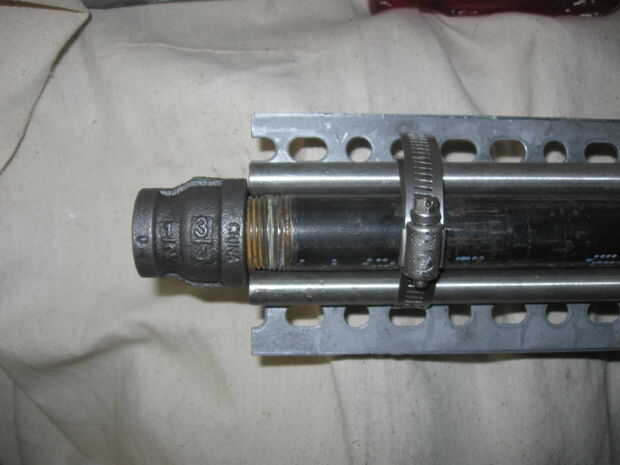

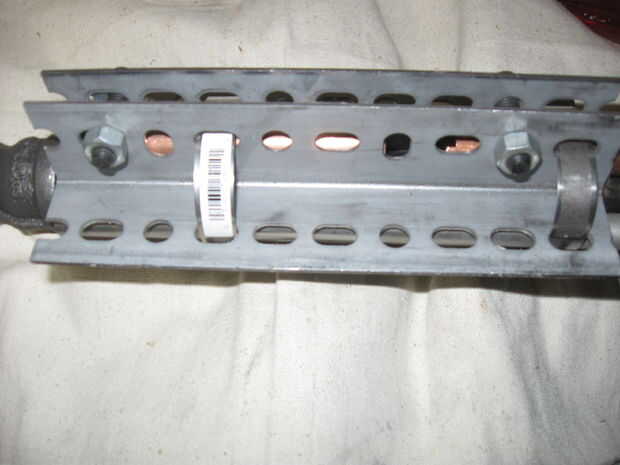

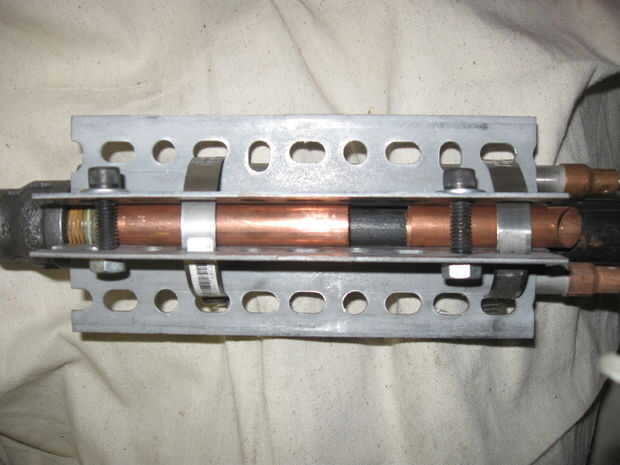

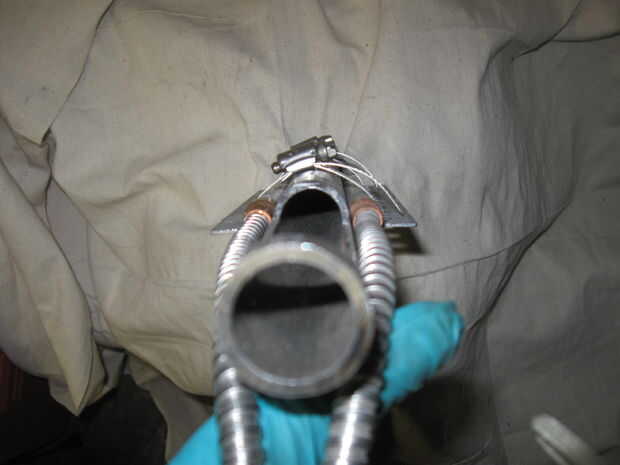

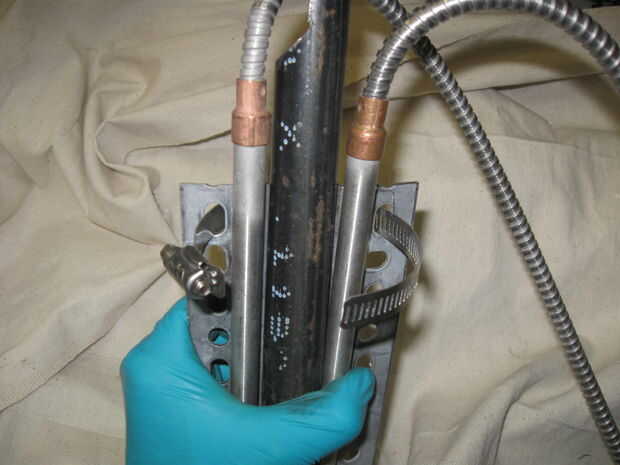

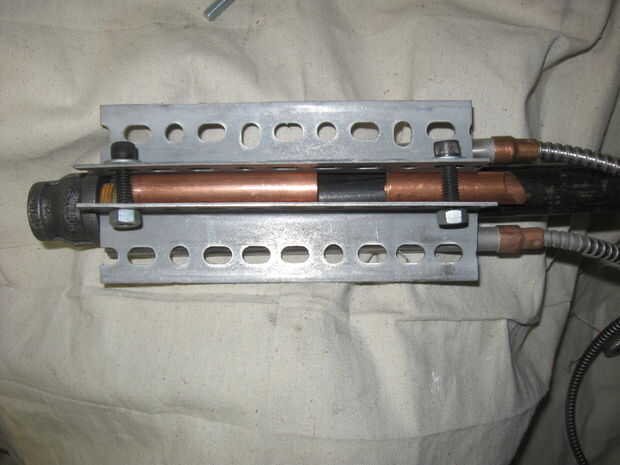

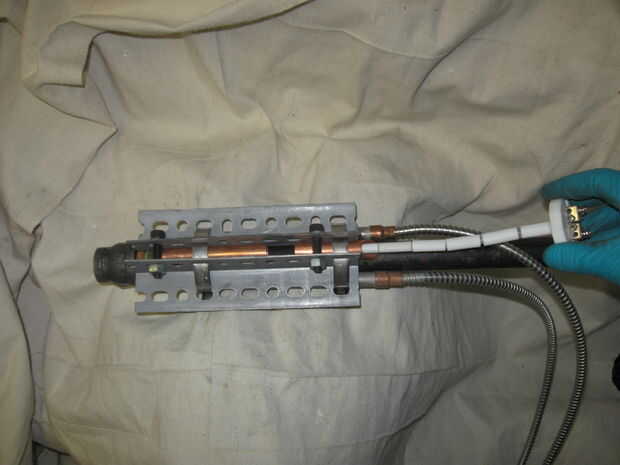

Mediante abrazaderas de acero inoxidable, sujetar los calentadores de la pipa de negro usando los soportes de metal ranurados y tubo de cobre como un espaciador como se muestra.

El objetivo aquí es crear un soporte de metal sólido para el buen funcionamiento de los calentadores y sonda de temperatura.

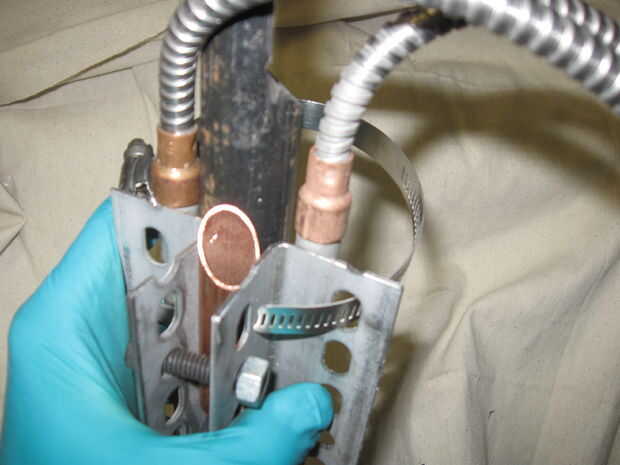

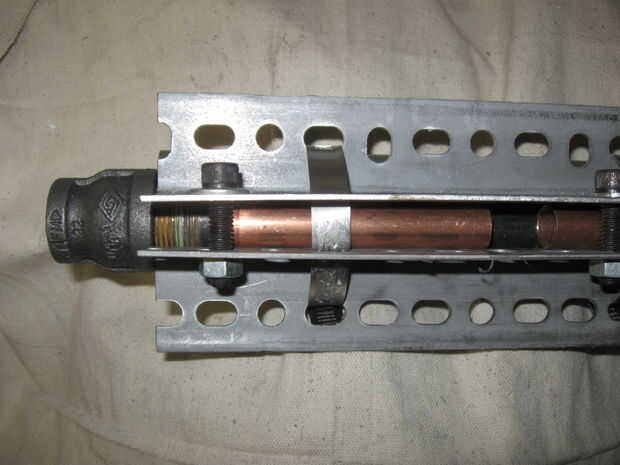

El tubo de cobre es un espacio hueco para la sonda de temperatura para sentarse y proporciona una precisa regulación de la temperatura de la calefacción.

Utilicé un control de temperatura disponible en el mercado para este proyecto pero he publicado un controlador de temperatura de precisión en otro Instructable.

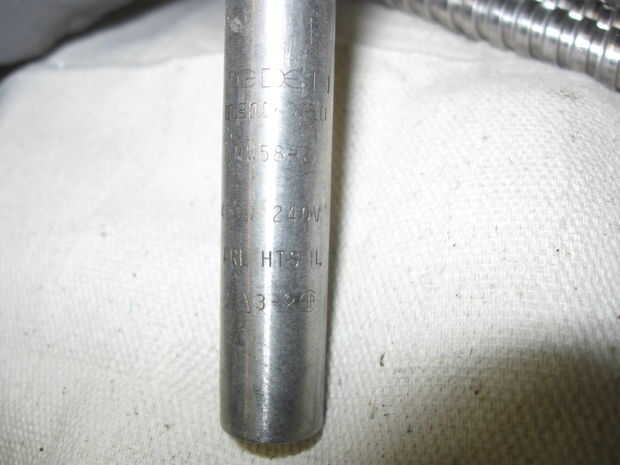

El cableado esto es por las instrucciones que aparecen generalmente en el relé de alimentación del controlador. Los calentadores requieren el voltaje que se imprime en ellos, en este caso 240V.
