Invernadero hidropónico sistema de monitoreo y Control (3 / 5 paso)

Paso 3: Construir el invernadero hidropónico

El tamaño de tu invernadero es realmente suya. Lo mejor de este proyecto es que todo lo que necesitas para hacerlo en mayor escala los alambres más largos! (Y una bomba de agua con más de 50 cm de cabeza)

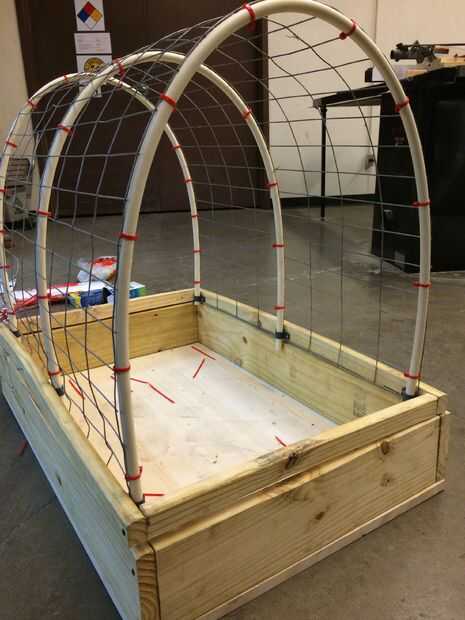

La estructura base del invernadero fue construida en madera de LOWE y utilicé tubo de pvc flexible y el alambre de pollo para crear la campana de Marcos. (Foto 1)

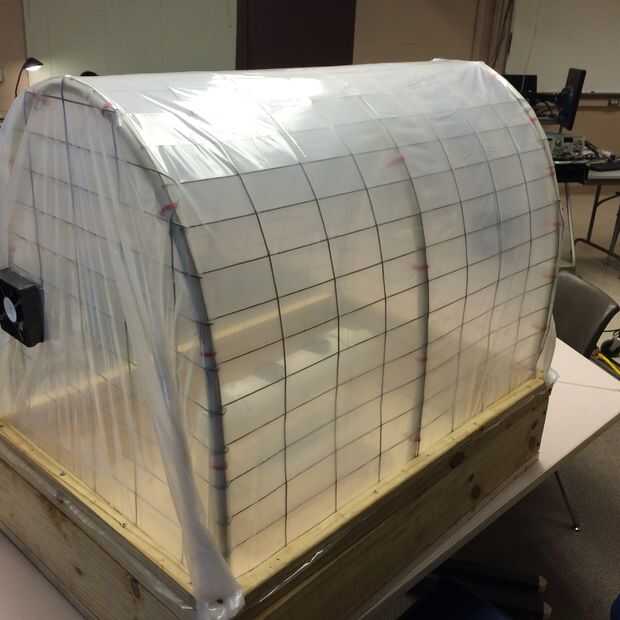

Una simple lámina de plástico se utilizó para cubrir la capota y crear un ecosistema aislado de las plantas. Se utilizaron dos ventiladores en serie para mover aire a través del invernadero. Uno que tire aire y uno para sacar el aire. Esto se hizo para enfriar el invernadero tan rápido como sea posible y para simular una brisa. Los ventiladores están programados para ser apagado cuando el DHT11 mide temp < 25 * C y para encender cuando temp > o = a 26 * C. Esto se mostrará en la parte del sketch del instructable. (Foto 2)

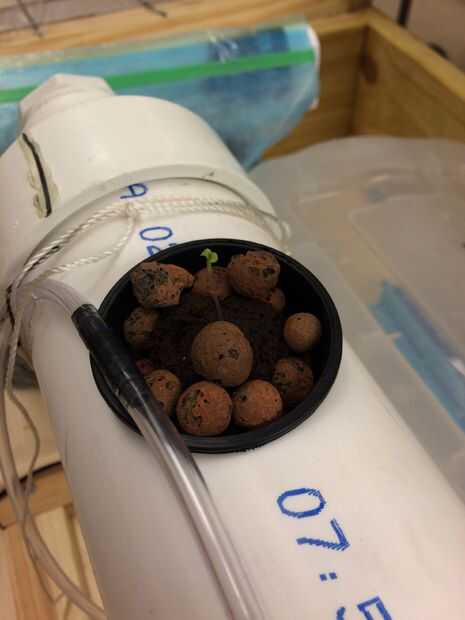

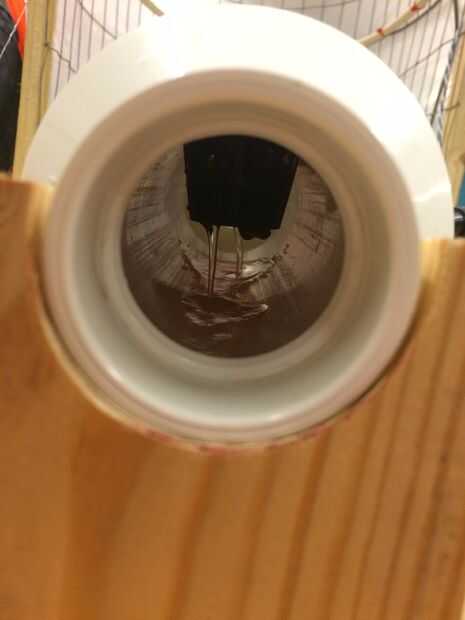

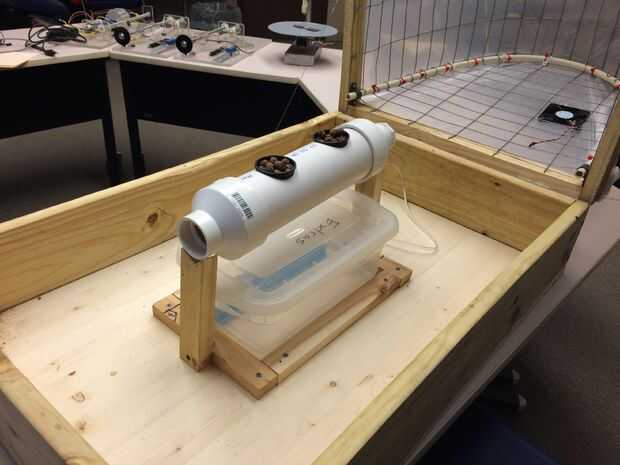

El sistema de hidroponía consiste en un tubo de pvc de OD 3" con dos 2" agujeros de la parte superior de las macetas de la malla. Ellos están espaciados 3" para dar a cada planta suficiente espacio para enraizamiento y crecimiento. Se utilizó un sistema de goteo para proporcionar la solución nutriente a las plantas y un orificio de 1/4" fue cortado de la parte inferior del pvc para permitir que el agua vuelva al depósito abajo. Las bombas de aire y el agua están ambos conectadas a un interruptor de interrupción que controla desde un segundo Vacío paralelamente al lazo principal de vacío. Esto se hizo así que pude desactivar las bombas para cambiar la solución nutritiva sin afectar al resto del sistema. (Fotos 3, 4 y 5)

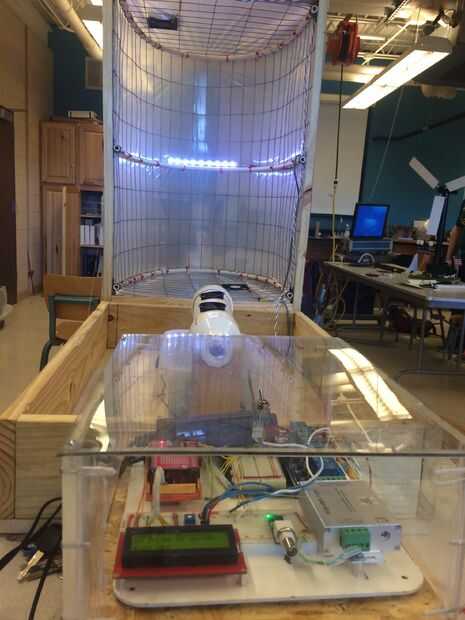

Una tira de luz LED fue unida a la parte interior superior de la campana y por cable en el relé a través del amplificador RBG. La luz es un timer que está controlado por "Si" y declaraciones de "else if". En mi programación encontrará que están programados para activar y desactivar cada 15 segundos. Esto es puramente para el propósito de las manifestaciones y debe cambiar según un ciclo de luz normal para las condiciones de crecimiento óptimo. También, para las condiciones de cultivo reales, recomiendo usar una real crece la luz en lugar de la simple tira de LED que utilicé en mi proyecto de clase. (Foto 6)
