Paso 2: La conexión a
Para este circuito particular, hay un montón que tenemos que conectar.

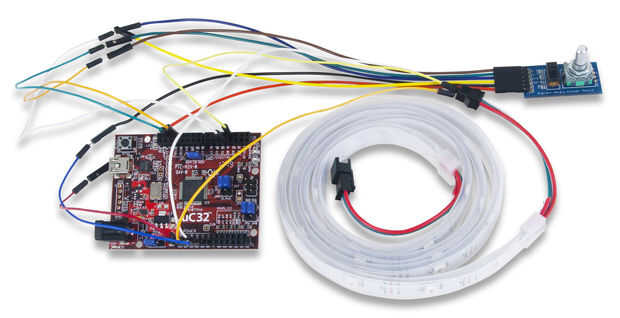

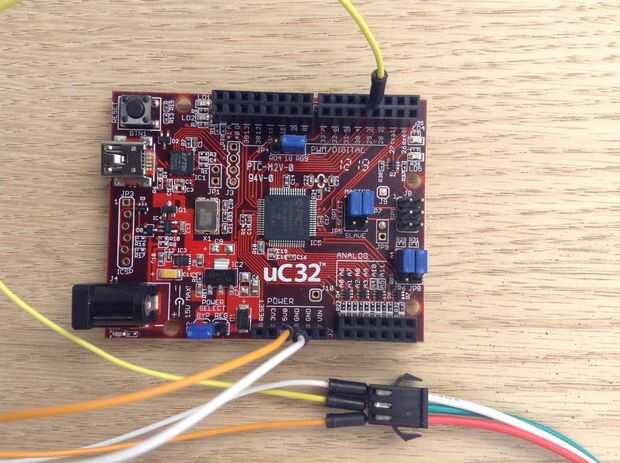

Las tiras de WS2812 necesitan que el cable rojo conectado a una línea de 5V, el cable blanco con una línea de tierra (0V) y el cable verde conectado a cualquier pin están enviando datos hacia fuera en mi caso es el pin digital 3. En términos de poder, como se alimenta el microcontrolador/WS2812 tira de un puerto USB 2.0 estándar, usted tendrá suficiente corriente para alimentar la tira entera para este juego en particular. (ver la primera foto)

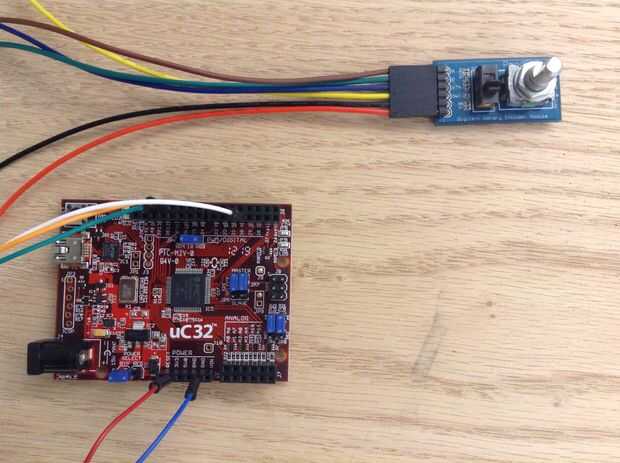

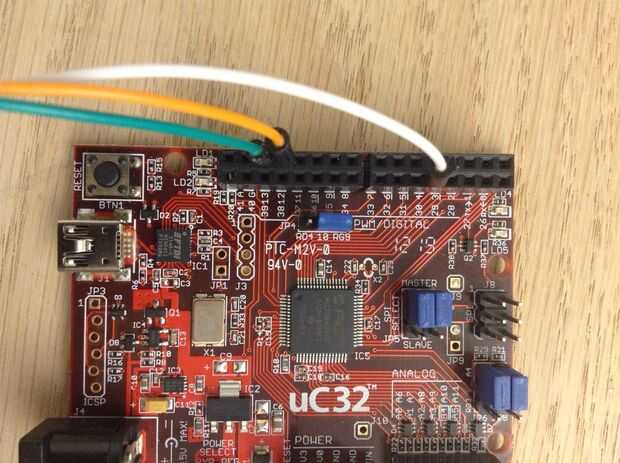

El PmodENC tiene que estar conectado a pins de tres datos (para los dos botones internos que utiliza el codificador y el pulsador que está presente en el codificador de sí mismo) y un 3, 3V por lo que pueden lograrse niveles de lógica adecuada para el microcontrolador PIC32 de alimentación. Os adjunto el botón pin (con la etiqueta "BTN" en la PmodENC) al pin digital 30 en el uC32 y clavijas "A" y "B" digitales pines 12 y 13, respectivamente. (ver los cuadros segundo y terceros)
Proximidad de los pines 12 y 13 donde elegido porque son dos clavijas "modificar aviso" en el hardware de PIC32 que se colocan en cerca de unos a otros y son accesible desde el exterior. Un pin de aviso de cambio es el que proporciona una interrupción cuando se cambia de su estado actual (alta o baja).
