Inundación de luz del humor (8 / 10 paso)

Paso 8: Paso 5: poner todo junto

Todo lo que tienes que hacer ahora es poner todos los pasos juntos y hopfully tiene sentido.

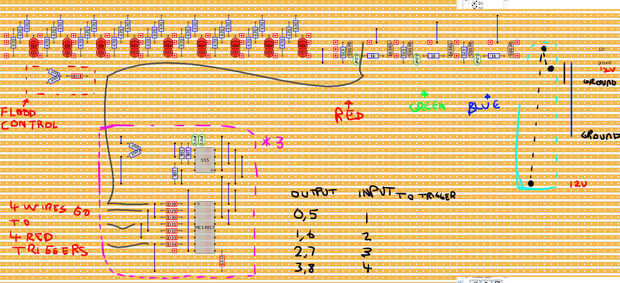

Pero al leer sobre este i tiene una sensación que algunas personas podrían confundir, así que im va a hacer una imagen de un circuito que sólo muestra un color. Todo lo que tienes que hacer es hacerlo tres veces más.

La parte superior del pedacito, LEDs y se descolora es bastante simple de entender.

El bit inferior es más difícil.

La línea punteada rosada muestra que tienes que hacer este circuito tres veces (una para cada color) esto es el contador de década.

El disparo de salida y entrada a los medios,
porque el contador de década no hasta diez y solo tengo 4 líneas de LEDs,
tengo que duplicar las salidas

Así que aquí está una tabla de verdad.

salida que desencadenan

0                   red 1
1                   red 2
2                   red 3
3                   red 4
4 en blanco
5                   red 1
6                   red 2
7                   red 3
8                   red 4
9 en blanco

Esto demuestra las luces realmente buena con retraso de salida de dos.

el cuadrado azul claro muestra un interruptor Seleccione el control de inundaciones o el contador de década

la plaza roja muestra el control de inundaciones

(haga clic aquí para más grande, mejor, imagen más clara)
