Introducción a VMUSIC2 (3 / 5 paso)

Paso 3: Conectarse

Después de haber encendido el VMUSIC2, inserte su USB con el FTRB. Archivo FTD en él.

Verá las luces parpadeando. Se tarda unos 20-30 segundos para programar el nuevo firmware. No quite energía mientras está parpadeando o usted tendrá que ir la ruta más cara y complicada fui a través (o peor, pierdes el gestor de arranque completamente). La luz debe brillar rojo durante un segundo o dos y luego un verde constante una vez intermitente. No seas impaciente. Será bastante obvio mientras que es programación. Normalmente, no hay actividad luz en la unidad flash USB al arrancar para arriba. Las luces se va loco mientras que es programación y verificación.

Desconecte el módulo VMUSIC a 5V.

Ahora estás listo para conectar el resto de las señales y empezar a hablar con hyperterminal.

Esto es donde un montón de información confuso en la documentación. En primer lugar, la interfaz UART VMUSIC2 es 3.3V lógica. Necesita algún tipo de convertidor para su conexión. No voy a entrar en demasiados detalles sobre cómo hacer esto, porque hay muchas opciones. Uno de lo más fácil es comprar un cable de datos Nokia DKU-5 celular y modificar cortando el conector de Nokia. Este cable es un cable de USB a RS232-TTL3.3v basado en el FT232R. No hay ninguna señal CTS o RTS del apretón de manos en este cable, que es una de las razones que hemos modificado el firmware para sin control de flujo.

Hay varios artículos en internet que te dicen cómo modificar este cable y es útil para muchos propósitos. No importa lo que convertidor usas como está diseñado para 3.3V TTL, no 5V. Preparar para el siguiente paso asegurándose de que ha instalado los controladores para tu convertidor (si USB.) Debe demostrar para arriba en Administrador de dispositivos. Tome nota del puerto COM asignado a él.

Si suficientes personas tienen un problema con este paso, será crear un instructable separado basado en el cable de nokia. Pero este cable es muy popular en muchas comunidades de modding y el mod está muy bien documentado. Estoy usando ahora un convertidor diferente (más caro) y no tienen acceso a mi nokia cable ATM, de lo contrario me gustaría añadir aquí.

ACTUALIZACIÓN: Encontrar un buen artículo explicando diferentes opciones y fuentes para cables baratos. No sé cómo la perdí, pero el TTL-232R-3V3 de FTDI es prácticamente hecho para este propósito. Compruebe hacia fuera esteeste enlace para otras opciones (incluso podría tener algo ahí)

Antes de conectar nada a la VMUSIC2, una vez más, asegúrese de que la alimentación no está conectada.

Conectarse el RXD en su convertidor TXD en el VMUSIC2
Conectarse el TXD en el convertidor el RXD en el VMUSIC2
Conectar la tierra en su convertidor en el suelo en la VMUSIC2
Conecte la CTS en el VMUSIC2 a tierra (no es opcional. Usted será capaz de enviar comandos, pero usted no recibirá respuestas si no conectas esta señal a tierra.)
RTS se puede desconectar izquierda
RI izquierda está desconectado

Ahora sería un buen momento para cargar el pendrive con algunos MP3s (retitulado mina 1.mp3 2.mp3, etc... para que sea más fácil) y también eliminar el FTRFB. Archivo de la impulsión del flash de FTD. El firmware puede leer solamente DOS nombres. Esto significa 8 caracteres para el nombre y 3 para la extensión. Creo que puede dejar fuera de la extensión y sólo tiene que utilizar todos los once caracteres para un nombre de archivo, pero que podría romperse en futuro firmware, así que no aconsejo.

Deje la línea de 5V desconectada. Conectará lo nuevo en el siguiente paso.

Quiero hacer algunas notas finales con respecto a esta sección para hacerla completa, ya que no es relevante en pasos futuros:

Si usted tiene un conversor capaz de control de flujo RTS/CTS, esto es realmente preferido. Si alguna vez necesita volver a cargar el firmware por la vía difícil, esto es absolutamente necesario. El cargador de arranque sólo es compatible con este modo. Hay dos razones que nos dio vuelta de esto, sin embargo. La primera es que mayoría de la gente va a encontrar cables baratos que no admiten esto, y programando un microcontrolador para manejar el control de flujo RTS/CTS es un poco más complejo y requiere más software arriba y IO. Mayoría de las bibliotecas no apoyarla, así que lo apague. Si tiene dificultad para parpadear el firmware, vas a necesitar un convertidor serial capaz de RTS/CTS para recuperarlo, sin embargo.

Para utilizar control de flujo RTS/CTS, intercambiar las dos señales entre dispositivos. Esto significa RTS en el convertidor debe conectarse a CTS en el módulo de VMUSIC2 y viceversa.

Finalmente, la RI es indicador de anillo, que puede ser un ping para activar el módulo de VMUSIC2 de espera. No va a utilizarlo aquí y no se utiliza en la recuperación del firmware. Simplemente déjelo desconectado.

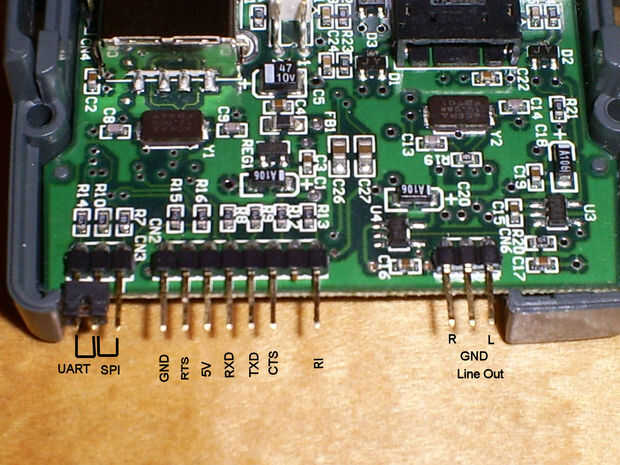

El pinout de la VMUSIC2:
