Introducción a Marteaugraphy: construir tu propio LightHammer! (4 / 8 paso)

Paso 4: Construcción del cuerpo: la cabeza de martillo

Como la base del martillo, el martillo cabeza se compone de un lado izquierdo y derecho, a diferencia de la base sin embargo cada componente principal consiste en un "interior" y un elemento "exterior".

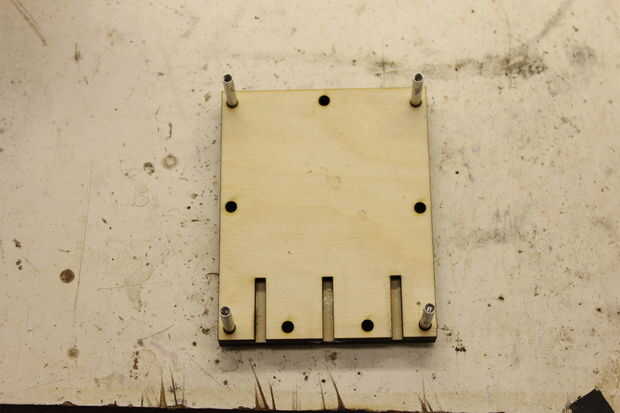

Para construir el interior de la izquierda cabeza necesitas las partes de las hojas 9, 11 y 13. Estas piezas son pegadas a la base izquierda utilizando el método descrito en el paso 3 (ver imagen 1).

[ Nota: para ahorrar en materiales y tiempo, todas las piezas cabeza vienen dos en una hoja. Como resultado hoja-9 y 10 de la hoja están en la misma pieza de madera contrachapada como 11 y 12, 13 y 14 y así sucesivamente. Para decirle a los dos apartes, recuerde que el lado liso debe siempre cara lejos de la base del martillo excepto para las hojas 15 y 16 que será la cara del núcleo . ]

Repita este proceso con las hojas de 10, 12 y 14 para crear el interior de la cabeza derecha.

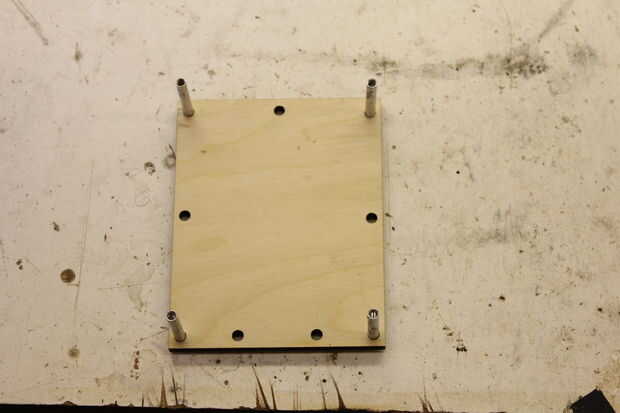

Para el exterior de la cabeza izquierda, utilice las piezas de las hojas 15, 17 y 19. Lugar 19 hoja boca abajo sobre los postes y pegamento a la hoja 17. Por último, colocar hoja 15 hacia arriba y pegar hoja 17 (ver imágenes 2 y 3).

Repita este proceso con las hojas de 16, 18 y 20 para crear la parte exterior de la cabeza derecha.

¡ Felicidades! Has completado el cuerpo de la LightHammer...
