Paso 8: Super plomero Pomodoro temporizador
Para hacer el producto final, además del MSP430 y LEDs, también necesitarás un piezo altavoz/buzzer, una pila de 3v, una resistencia k 10, resistentes tres a de 100 ohmios, un transistor NPN y PNP y un interruptor. Usted probablemente puede limpiar la mayoría de las piezas de electrónica roto, viejo o por menos de un paquete de seis de cerveza buena puede ordenar todo, incluyendo el Launchpad de Digikey o Mouser.

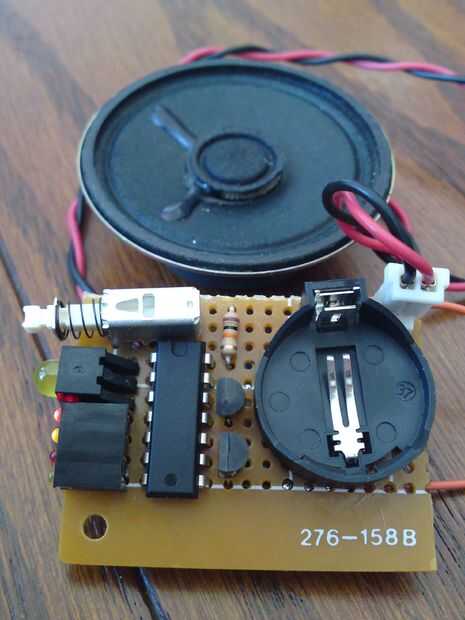

Altavoz/Zumbadores piezoeléctricos puede encontrarse en la mayoría todo lo que hace. El que estoy usando es de una vieja máquina de fax. La batería de 3 voltios puede ser una pila de monedas o dos baterías de AA o AAA en serie. Usé un portapilas de la moneda de 20mm sólo para darse cuenta más tarde que estaba fuera de las pilas de moneda de 20 mm. Los LEDs son bombillas construidas ángulo recto que han sentado en mi caja de basura durante años.

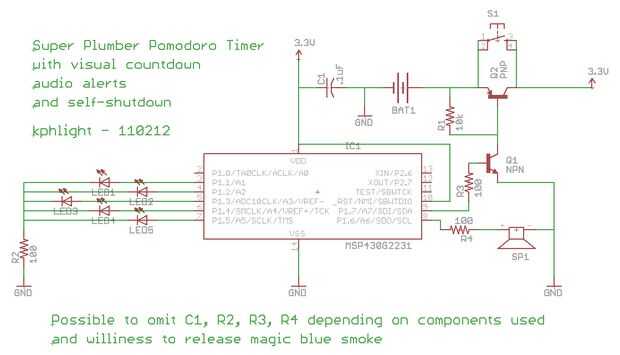

El esquema final es inferior y debe ser bastante recto hacia adelante así que no entraré en el exacto punto A punto B las conexiones.
Tenga en cuenta la polaridad de baterías y LEDs. No importa para el altavoz y resistencias.
No utilice un capacitor de bypass o cualquiera de los resistores excepto R1 en mi versión final, pero había incluido en el esquema. Si usted es construir no está funcionando correctamente, añadiendo C1 primero y luego las resistencias pueden ayudar.
Tenga en cuenta que el tiempo de 30 minutos con un uC internamente registrado no es la mejor práctica. Mi versión final realmente toma 30:30 para ejecutar el pomodoro entera y por supuesto sería dependiente de la temperatura.
En cuanto al nombre "Super plomero Pomodoro Timer", solo ver el video :) Esto no es audio grabado (que no habría cabida para él) pero generado por una nota de piano -> tabla de búsqueda de hertz. Gracias a youtube usuario ech0sdev para su implementación de MSP430 que robé y ampliado ( http://www.youtube.com/watch?v=oEx_EgIlvtc ). Tenga en cuenta que creo que sus valores de temporización son posiblemente de 8mhz (él dijo que no estaba claro sobre el tiempo) mientras que la mina es de 1mhz.
La locura con los transistores puede no ser clara, pero es un divertido pequeño circuito mini protoboard si quiere jugar con él. Permite el MSP430 matar a su propio poder.
Gracias todos por leer esto! El temporizador de pomodoro es un poco rápido y sucio (consumo de energía podría ser mejorado mucho) pero que usted puede han aprendido algo acerca del poder de depuración In-Circuit.
