Interruptores electrónicos cómo trabajo para Noobs: Relés y transistores (9 / 9 paso)

Paso 9: Notas 3: búsqueda y recuperación relés y transistores

Si como yo, sería algo rip abierto un coche viejo de TV o juguetes para sus componentes electrónicos en lugar de pagar por ellos, aquí es donde buscan chatarra relés y transistores
Relés: como dije antes, relés pueden encontrarse en los coches, pero estos generalmente son muy pesados deber relés, capaz de manejar más de 100A y por consiguiente requieren algo como 2A para conmutar.
Relés de propósito general más pequeño se encuentra dentro de tableros de microondas, acondicionadores de aire (unidad interior), grande, pero barato o simple RC juguetes, puertas de garaje, TV (de LCD grande más a menudo que el CRT) y generalmente todo lo que hace un chasquido cuando activa o desactiva.

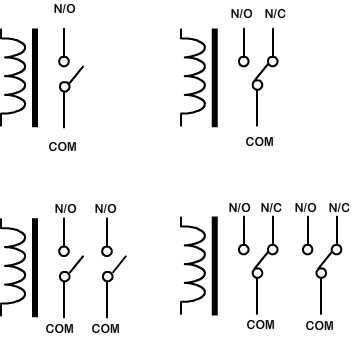

Sorprendentemente hay generalmente 2 o 3 relés dentro de placas de horno de microondas, a menudo de tipo diferente, como solo tiro unipolar (SPST), solo dos polos tiro (DPST) y doble polo doble tiro (DPDT)

En cada uno de estos, hay una bobina única, sin embargo, hay una diferente cantidad de contactos.
Cuando éstos mencionan "Poste", se refiere al terminal conectado en el pin que se cambiaría de posición, también conocido como el COM
Cuando éstos mencionan "Tiro", se refiere a la cantidad de posiciones que el pin puede residir los interruptores solo tiro pulg no tendrá un N/O o N/C, dependiendo del tipo.

SPST sin embargo se encuentran más comúnmente en tableros de control.

Transistores: los transistores pueden encontrarse en más todos los dispositivos electrónicos en forma de montaje superficial, o regular.
Quiere evitar chips de montaje superficial ya que requieren un horno especial y técnica para acople de soldadura.
Lugares a evitar son equipos compactos, radios de coche FM y reproductores de CD y dispositivos de alta tecnología más.
Lugares para buscar una gran cantidad de transistores extraíbles son receptores del juguete del RC (más a menudo tienen muchos transistores deber moderado de ambos tipos), ordenadores antiguos y dispositivos como consolas de juegos, kits de electrónica y proyectos, simples niños juguetes, microondas, TV, pero los grandes de manipulación de datos (cualquier tipo) en particular (también gran fuente de condensadores), muchos dispositivos de salida simple, cualquier radio receptores (evitar transmisores) y grandes sistemas de sonido portátiles (reproductores de cintas de radios Reproductor de CD ect).

En la mayoría de las cámaras desechable, conectada al transformador a menudo encontrará un pequeño transistor PNP, probablemente marcadas d2470 o similar.

A pesar de su aspecto, esta cosa puede manejar cargas masivas, - 8A en - 40V (8A en - 40V), y su hoja de especificaciones incluso dice que es OK para impulsar motores, (bueno para controlador de velocidad PWM) pero requeriría diferentes cableado a un PNP, generalmente las polaridades ser invertidas por lo que sé.

Si te interesa solamente realmente en transistores de potencia o MOSFET, para sus proyectos de alta tensión sin embargo, te aconsejo buscar en grandes altavoces y sub woofers, controladores de velocidad (uso más común de MOSFET), reguladores de luz de lámpara, control de volumen ect, inversores DC, cualquier cosa que escupe a más tensión que tarda (se aplica a los dispositivos de batería DC), fuentes de alimentación de computadora (atención, condensadores interior puede matar) , Coches de juguete RC (generalmente las que con el disipador de calor grande), placas de horno, a veces TV de microondas, Jacobs ladder kits, conductores de la bobina de encendido (algunos coches de alta tecnología no utilizan distribuidores manual ya) y dispositivos de modulación de ancho de pulso (proporcionar Salidas variables, como calor, luz, volumen de audio), además de algunos controladores de láser/luz estroboscópica.

Gracias por leer mi instructable dibujó y animado todo el contenido, no olviden comentar y hacer preguntas si tu no está seguro, o preocupado por algo.
No dude en redistribuir cualquier contenido en esta guía.
