Interruptor HDMI controlado por Arduino

Este instructable le mostrará cómo controlar múltiples fuentes HDMI a su TV usando un microcontrolador como un Arduino para activar y desactivar la transmisión con una línea de control solo.

Mi objetivo final es tener un medio robusto pero flexible para limitar la cantidad de tiempo que mis hijos pueden pasar frente al televisor, sin entrar en argumentos en el tiempo de desconexión. Comencé a trabajar en esto después de descubrir que mis hijos han respondido muy bien a una 'abuela timer' que he instalado en sus cuentas de la PC. Esto limita los tiempos de acceso y la duración de sus actividades. Cuando acabe el tiempo, la sesión termina abruptamente. Esto suena un poco duro pero lo extraño es que acepta sin problemas, mientras que habría mucho llanto y crujir de dientes si sus padres se atrevieron a chasquear manualmente el interruptor 'off'. Tuvo tanto éxito que pensaba intentaría conseguir algo similar para la TV, pero ciertamente en el Reino Unido no existe para ello. En los Estados Unidos es posible comprar cosas para este trabajo muy, pero que yo sepa estos juego solo Estados Unidos enchufes y voltajes o controlar sólo composite video etc..

Yo tenía en mente construir un controlador basado en Arduino con un módulo de reloj en tiempo real para reproducir algunas de las funciones de 'granny-temporizador'. El duro poco fue cómo encender/apagar el TV robusta pero con seguridad. Así que puse acerca de considerar las opciones:

1) controla la corriente a la TV - muy eficaz pero me preocupa afecte a la televisión a largo plazo e implica el uso de relés de corriente etc..

2) de control usando protocolos de control remotos IR - buena idea pero poder casi siempre es un palanca que creo, y no hay manera de un dispositivo remoto para conocer el estado de la TV, en la práctica no creo que esto debería funcionar.

3) control cambiando el cable HDMI alimenta de los distintos dispositivos de entrada (no usamos directa entrada de RF al televisor ya) - esto podría trabajar pero HDMI es una señal rápida que necesitan ser enrutados y cambiado cuidadosamente - no sólo se pueden utilizar unos transistores en una protoboard!

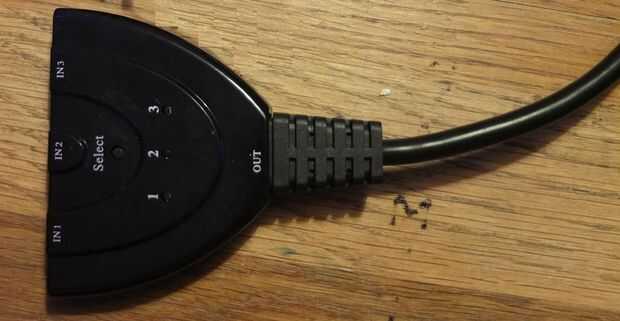

Consideré la opciones 1 y 2 que no arranque. Opción 3 me pareció la mejor manera de ir, salvo el problema de cómo llevar a cabo la conmutación. Entrar en el combinador HDMI automático y el interruptor que puede ser comprado para menos que £5 de numerosos comerciantes (a través de Ebay, por ejemplo).

Rápidamente determiné cómo modificar esta muy simple para que un 0-5 control de señal TTL V si se transmite o bloqueado las señales HDMI. La modificación no afectar la selección de canal automática o manual dentro del dispositivo.

La modificación es muy simple siempre que te sientas cómodo con la interfaz de Arduino y soldadura básica. Requiere:

Conmutador HDMI automático de 3 a 1 barata del tipo indicado anteriormente (puede fácilmente obtenerse vía Ebay, por ejemplo). Es posible utilizar otros que funcionan de la misma manera. ACTUALIZAR - ver mi instructable para un switcher HDMI alternativo que funciona de la misma forma y que encontré para realizar mejor con algunas de mis fuentes de AV.

Herramientas de electrónica básica

Soldadura de hierro

Resistencia de 1K

Transistor PNP 2N2907

Pistola de pegamento caliente

Cable de conexión (por ejemplo 7/0,2)

Voy a describir solamente la modificación switcher HDMI en las siguientes páginas. Es muy simple. He asumido que empresa esta modificación tendrá 'normal habilidad en el arte' de la gente y por lo tanto no incluir esquemas o fotos de cada sola etapa en el proceso. La parte de controlador Arduino que dejo al lector por el momento es probable que se adapten a sus necesidades individuales. Mi plan es dar a mis hijos pasa RFID y dejarlos 'ingresar' para acceder a los minutos de TV, que aparecen marcando hacia abajo en una pantalla de siete segmentos. ACTUALIZACIÓN: este trabajo ha sido publicado ahora en otro de mi Instructables.

Descargo de responsabilidad: esta modificación funcionó para mí y no parece dañar a cualquiera de lo hardware de AV conectado, pero no puedo garantizar su idoneidad para la aplicación obviamente si usted realizar es bajo su propio riesgo.

Etiquetas: Arduino, Interruptor, HDMI
