Paso 1: Diseño y construcción
Hay tres partes principales del sistema.
Obturador.
Caja de control.
Fuente de alimentación.
Los componentes utilizados:

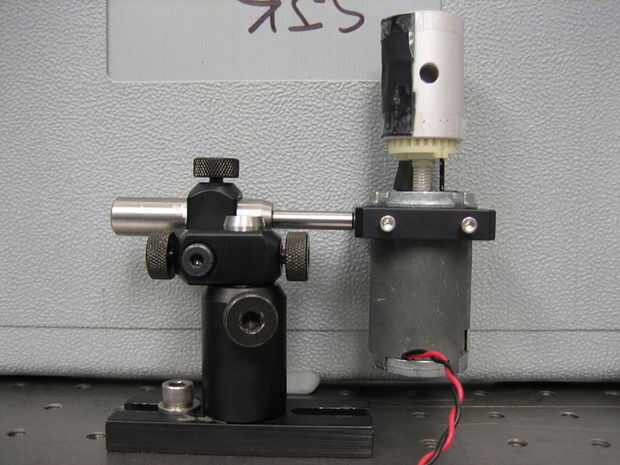

Obturador
Motor de la C.C. 12V
Etapa de rotación madera
Primavera con par de.1 N m
Relleno de goma
Pilar Post extensión, longitud = 1" de Thorlabs (cilindro de persiana)
Jaula de 30mm placa óptica montaje de Thorlabs
Soporte posterior, placa base ext...
Caja de control
1 energía Gato de M & F
1 1/4" mono Panel de montaje Audio Jack M & F
Paleta de 1 pie
1 pote de 100Ω con resistencia de 220Ω 1
1 interruptor de palanca on/off
1 LED
caja 1 caja
Algunos cables de conexión, pistola de soldadura y alambre de la soldadura
Fuente de alimentación
Cualquier fuente de alimentación que puede proporcionar 300 mA a 5 v y por encima. El par motor es dependiente de la potencia y la velocidad de obturación es recurrir de rigidez (par) dependiente. Así que elige la primavera cuidadosamente antes de decidir en la alimentación. Recomiendo una fuente de alimentación variable, que puede ser adquirida fácilmente en cualquier lugar.
