Interruptor de pedal sistema de chorreo de arena (1 / 4 paso)

Paso 1: La pizca válvula - la clave para utilizar un control de pedal

Una válvula de sujetador es una vivienda con una vejiga de caucho, silicona u otro material basado en la sustancia que desea controlar. Puesto que esto se iba a controlar un material muy abrasivo, durabilidad era más alta en la lista. Después de una llamada telefónica rápida, pude obtener un número de pieza para exactamente lo que necesitaba... una válvula de pellizco 3/4 pulgadas, hecha de vidrio lleno de nylon (negro) y con una vejiga de Buna-n. Tengo todo el conjunto con una vejiga extra para menos de $100... mucho más barato que la otra empresa me citó.

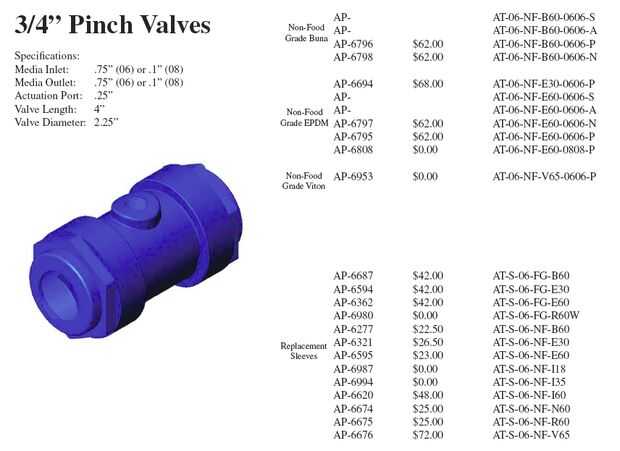

Utilice estos números si desea duplicar lo que tengo...
AP-6798 Apriete el ensamble de la válvula (AT-06-NF-B60-0606-N) $62,00
AP-6277 Vejiga de repuesto (en-S-06-NF-B60) $22,50
Costo total: $82,00

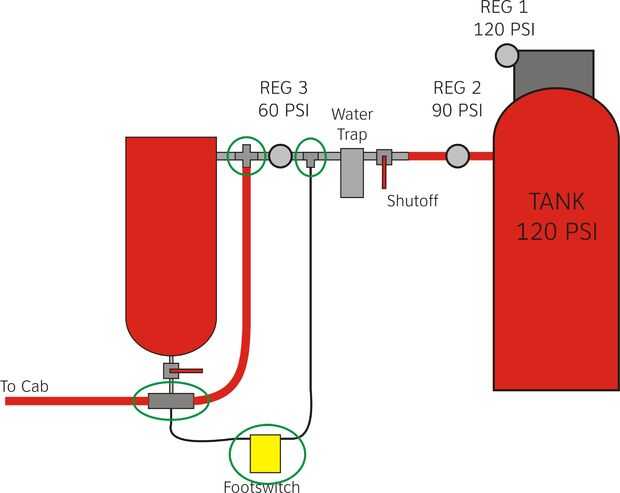

El sistema original se estableció como se muestra en la imagen de abajo. El tanque principal tiene 120 PSI que es regulado a 90 PSI y distribuido en el taller. Esto se regula a 40 a 60 PSI para la presión falencias... más probable 40 PSI. Eso significaba que la Asamblea de la vejiga fue conseguir el completo 90 PSI del sistema. Después de hablar con la gente en Airpinch, dijeron que debe solamente estar unos 20 a 30 PSI por encima de la presión de la sustancia que estaba controlando, o la vida de la vejiga se acortarían. Dijeron que un segundo regulador debe ser instalado para bajar la presión a aproximadamente 65 PSI si corría la olla de presión a 40 PSI. El sistema original no tenía este segundo regulador... funcionaba entre 90 y 100 PSI... así que se abordarían en el nuevo diseño.

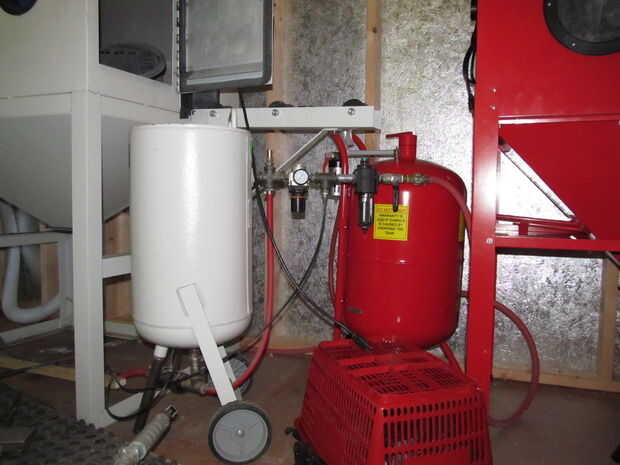

También no me gustó que las tuberías se sacó de la olla de presión de 25 pulgadas o así que... parece buscando problemas si algo golpea en ella. Decidí montar toda la regulación y válvulas de conmutación en la pared para mantenerlas en una zona de menor probabilidad de entrar en contacto con cualquier cosa. Esto también tendría el beneficio añadido que no habría que inclinarse, y pudimos ver la configuración de presión mientras trabajábamos... algo que no podríamos hacer con la configuración actual.
