Paso 3: Construir el circuito
Asegúrese de que el cable de la lámpara no esté enchufado en el poder antes de empezar!
- Pase el cable de la lámpara a través del agujero en la tapa, asegurándose de que la tapa quede correctamente.
- Separar los dos hilos tirando de ellos aparte unas 6 pulgadas del extremo.
- Corte una longitud de 6 pulgadas de un cable.
- Ahora cortar ese cable de 6 pulgadas a 2 pulgadas y una longitud de 4 pulgadas.
- Tira de nuevo la chaqueta en los extremos cortos y largos del cable de la lámpara aproximadamente 3/4 de pulgada.
- Tira de que ambos extremos de los 2 y 4 pulgadas de alambre del mismo.
- Pase el extremo largo del cable de la lámpara a través del cuello de la botella de píldora y la abertura de salida.

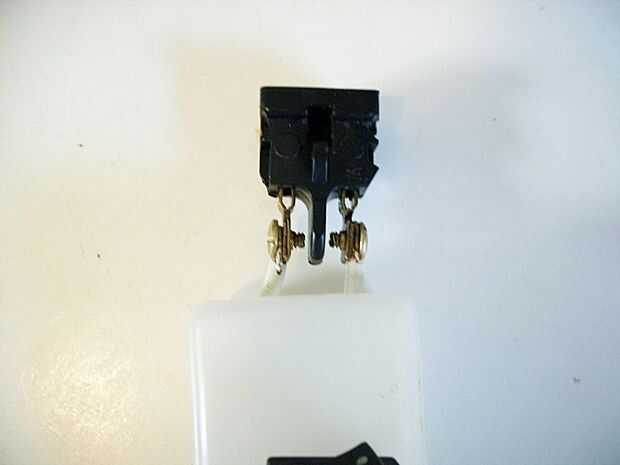

- Sujete el extremo del alambre largo a uno de los terminales en la salida. Asegúrese de envolver el alambre alrededor del tornillo en la dirección que se aprieta el tornillo.

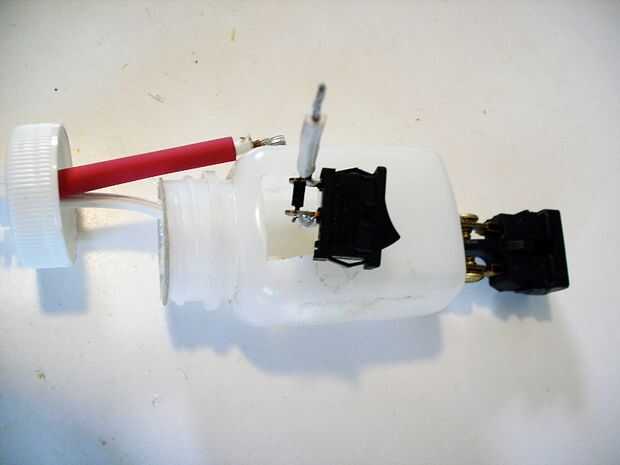

- Soldar el diodo entre los terminales del dos interruptor.

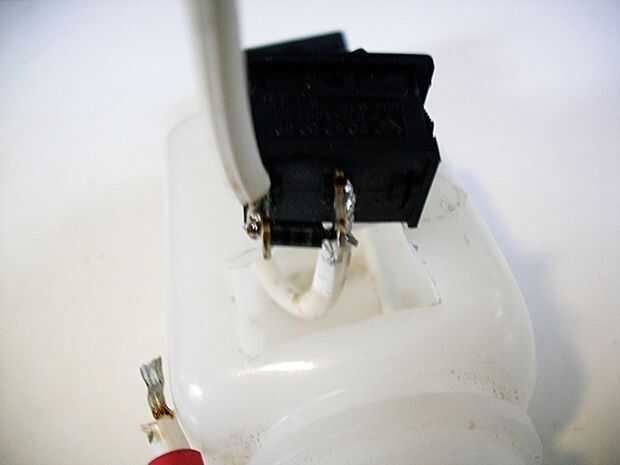

- Soldar el cable de 2 pulgadas al terminal de interruptor en el extremo del diodo enfrente de la línea blanca.
- Soldar el cable de 4 pulgadas con el interruptor de terminal en el extremo del diodo con la línea blanca.
- Pase el interruptor a través de él está abriendo en la botella de píldora, con el alambre de 2 pulgadas hacia el cuello y el cable de 4 pulgadas hacia la abertura de salida.
- Llevar el otro extremo del alambre de 4 pulgadas a través de la salida, luego fijarlo al borne de tornillo restante en la salida.
- Empuje la salida a través de la abertura y fíjela a la botella.
- Deslice el interruptor a la apertura y fíjela a la botella.

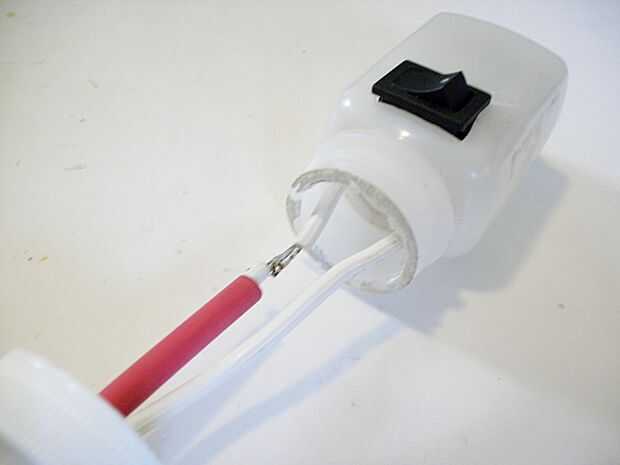

- Si tienes algo de calor retráctil tubería, corte una longitud de 2-3 pulgadas y deslícelo en el cable de lámpara corto pasado el extremo pelado.
- Soldar el cable de cable lámpara corta con el extremo de 2 pulgadas, pasando por el cuello de botellas.

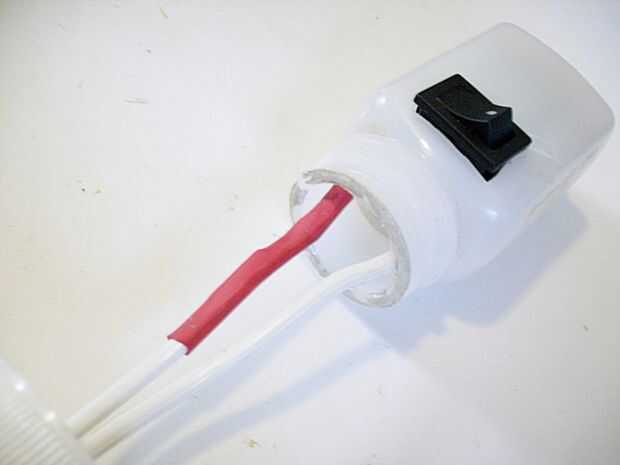

- El encogimiento del calor de la tubería sobre el empalme del resbalón y calentarlo. Alternativamente envolver generosamente con cinta aislante.
- Asegúrese de que no cortocircuitar los bornes del interruptor en los bornes de salida.
- Enrosque el tapón firmemente.
