Paso 2: Soldándola.

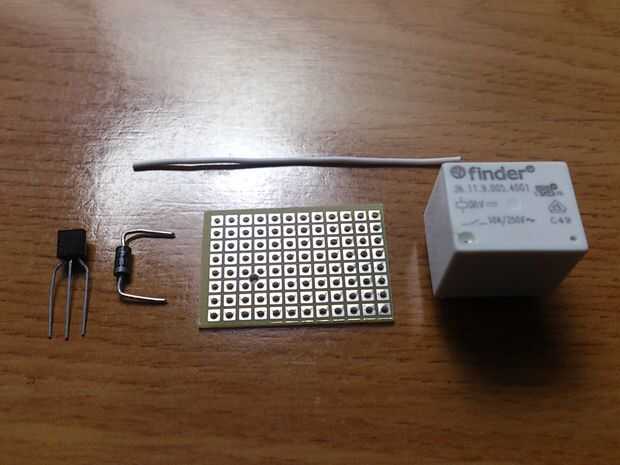

Comenzamos colocando todos los componentes en su lugar, usted podría encontrar es difícil insertar el relé, ya que los pines generalmente no están alineados con la Junta y el pin de COM es también tocarlo, por eso puedes ver ese agujerito en la imagen.
No he añadido la resistencia en el circuito porque quería experimentar con más resistencias, terminé colocando en el alambre de señal, le sugiero que coloque directamente sobre el circuito definitivo sólo por conveniencia.
Cuando han podido ajustar el relé en, coloque y fije el resto de componentes.
Punta: Es útil doblar las patas de los componentes por lo que permanecen en el lugar, también, si el relé se coloca sólidamente puede cinta el transistor a él para un trabajo de soldado más uniforme y fácil.

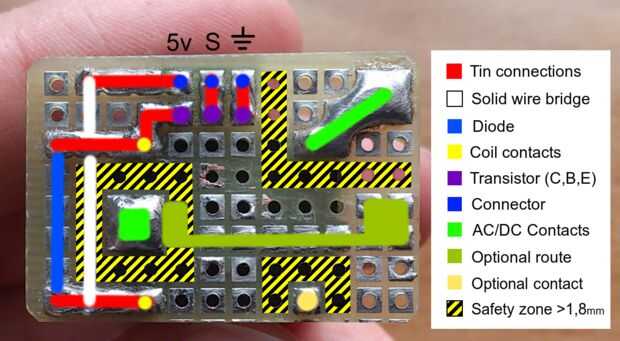

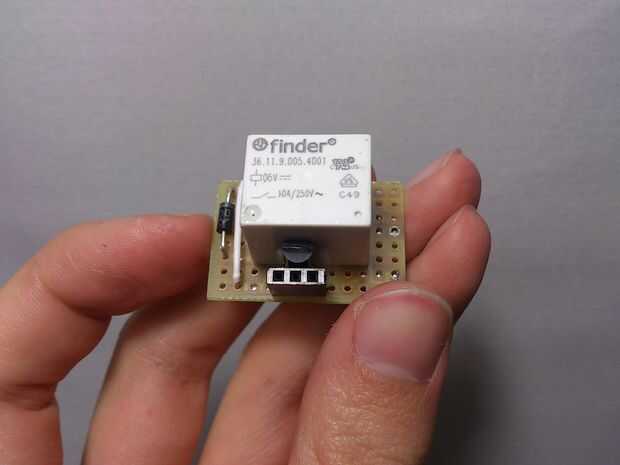

Ahora vamos a soldar permanentemente, he subido fotos del resultado final por lo que usted puede averiguar cómo conectarse si tiene algunos problemas.
Peligro: quitado totalmente las células de la placa alrededor de los contactos de alto voltaje (zona de seguridad) con una cuchilla afilada y algo de paciencia, os recomiendo hacer lo mismo para tener menor oportunidad de tener cortocircuitos y respetar el espaciado estándar sin hacer el circuito más grande, si no eliminas las células, tiene espacio las células componentes de al menos 2 para respetar lo
Conexiones no se pueden hacer dentro de la zona de seguridad, que tendrá un radio mayor de 1, 8mm sobre la placa desnuda alrededor de los terminales de alto voltaje.
Si no pueden respetar el radio de seguridad, incluso mediante la eliminación de algunas células, otra vez reubicar los componentes de.
Por favor entienda la importancia de hacerlo.
También puede eliminar las células inútiles antes de montar el circuito por grabar las celdas que desea utilizar y lijarlos mientras que los otros están protegidos por la cinta.
La "ruta opcional" es útil si vas a utilizar este circuito con corrientes bajas para hacer los cables de la estancia en el lado derecho y no por debajo de la Junta.
El "contacto opcional" se cierra normalmente en la mayoría de los relés disponibles, es útil utilizar este contacto cuando vas a ejecutar dispositivos durante largos períodos de tiempo sólo desconectarlos brevemente, cuando se conecta al contacto, una salida de alta significará que el dispositivo está apagado mientras una salida baja mantendrá en.
