Paso 4: Breve:-

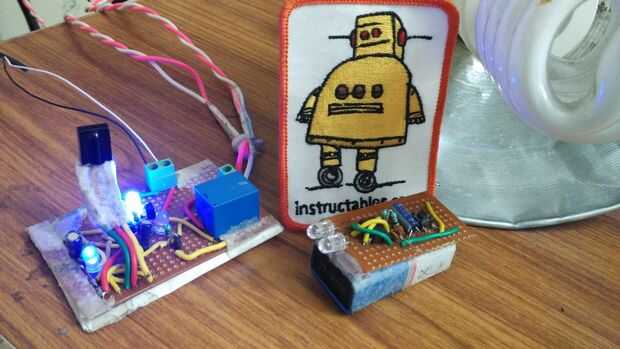

Inicialmente, cuando apenas se enciende el circuito, la salida Q0 del CD4017 contador de década va alta. Los incrementos de contador para cada pulso que va a la baja al llegar a su perno CLK (14). Cuando llega el primer pulso, Q0 se baja y Q1 esté alta. Esto activa el relé y los aparatos de AC conectados esté encendido. El LED también se ilumina para indicar que el aparato esté encendido. Cuando el usuario presiona una tecla otra vez, el segundo impulso al llegar a la línea CLK incrementa el contador en 1. Ya que Q2 está conectado a la entrada de Reset, la tecla segunda trae realmente el IC CD4017 volver a las condiciones de power on reset con Q0 alta. Por lo tanto, simplemente funciona como un interruptor ON/OFF controlado con cualquier tecla de un mando a distancia infrarrojo.
