Paso 1: relé de...

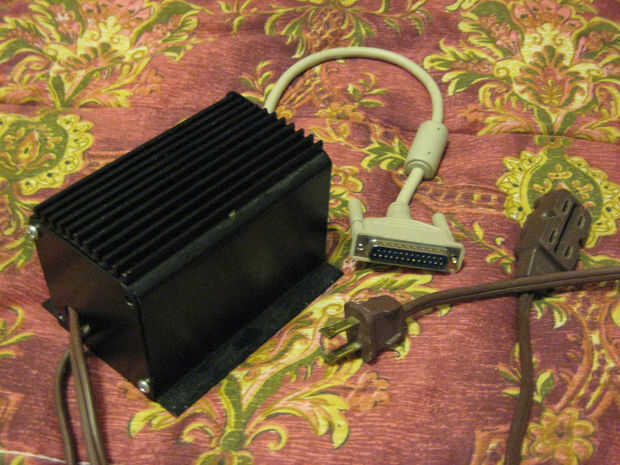

Mi versión es en un caso poco agradable que robaban de montón de chatarra de mi padre... Tengo un gatito, y creo que 120V 50AMP agrega hasta sólo un poco más de 9 vidas de gato, por lo que es mejor prevenir que lamentar con esta cosa.
La parte principal es un especial "relé". Se pueden tomar estos en ebay por muy barato - usted podría intentar su tienda de electrónica local, pero honestamente dudo que tendrás mucha suerte. No obstante - usted necesita.
Por lo tanto, vamos a hacer un inventario de lo que necesitarás para esta parte:
-Herramientas
-Cuchillo
-Soldador
-Soldadura
-Cinta aislante eléctrico
-Artículos
-Opto relé modelo # (480D 10-12)
-Cable de extensión, 4 pies (vas cortando, por lo que no debe ser su padre/amigo/vecino o algo)
-Caja fuerte (no conductor) para el relé
-Cable de puerto paralelo '
OK, eso es bastante. Puedes ver usé algunos acoplamientos de lujo ojo mío (o lo que se llaman)... ahí es donde el soldador es útil - pero usted también tendrá que volver a adjuntar una de las líneas de alimentación sobre el cable de extensión cuando usted corta.

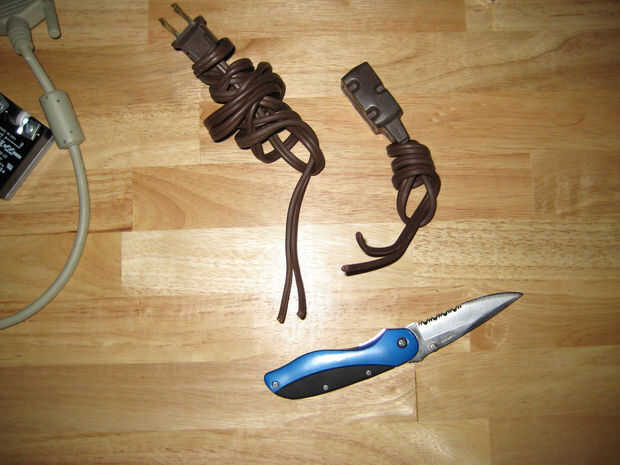

1. tome simplemente la extensión de la cuerda y corte - tener en cuenta cuando usted está haciendo esto que donde cortan es donde será colocado el relé y ubicado. Así que si usted necesita cierta distancia para llegar a la salida, corte hacia el otro extremo. No considero cuando hice mío, pero tuve suerte.
Ahora, averiguar cual de los dos cables que corta es el lead(positive) y que es el negativo. El relé está marcado que se conecta a cual, pero si no sabes nada de tomas de corriente o cables de extensión puede ser complicado. ¡Buena suerte! : P

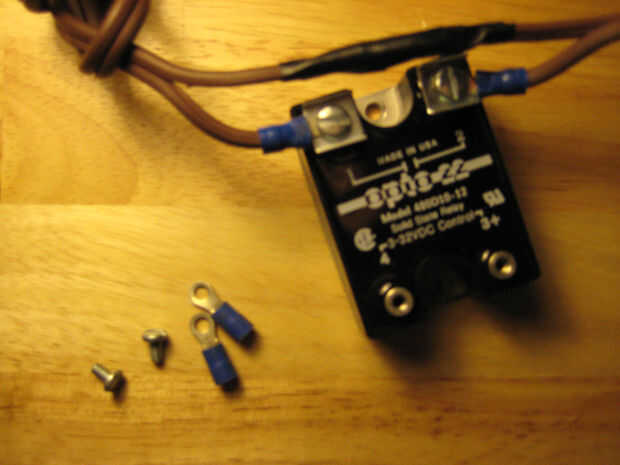

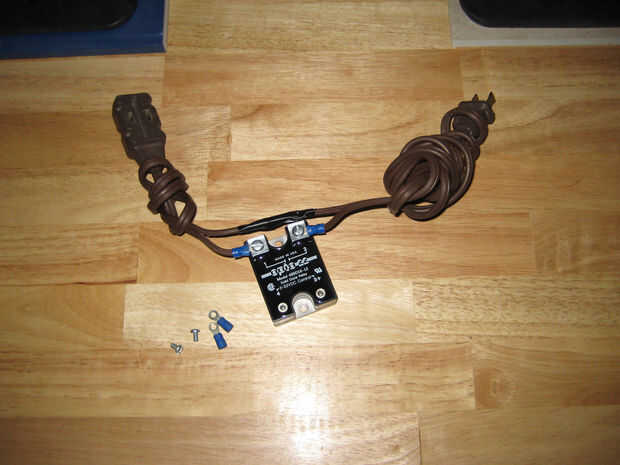

2. tomar sus ojo-acoplamientos y soldar en los extremos del alambre y prensado ellos por eso no vienen perdiendo. No soldar por el otro cable (en mi foto se puede ver tiene cinta negra en ella para la seguridad) - debe mantenerlos unjoined si quiere ponerlo en un caso.

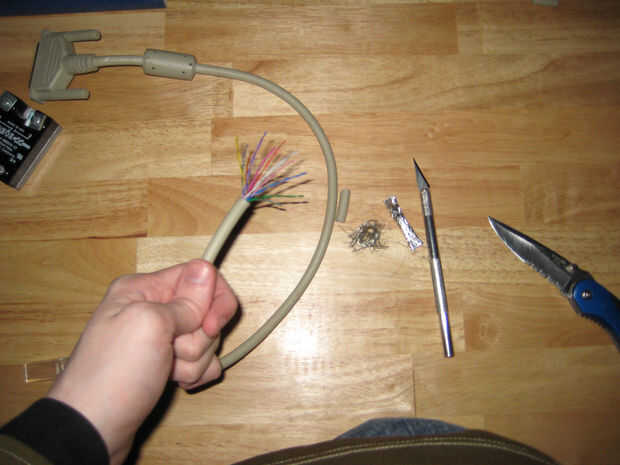

3. usted desea consulte una guía sobre el cable paralelo, o simplemente prueba con un probador de corriente (para determinar cual pin es 1). Aquí está un enlace a la entrada de wikipedia sobre puertos paralelos.
Esto es realmente importante - todo el software que he hecho está configurado para ejecutarse en el pin 1. Debo mencionar, otra vez, que hay 8 pines en el puerto paralelo para controlar un relé con... que significa 8 artículos únicos para controlar... Si no te importa comprar de 8 relés: P
¿4. así que ya tienes el hardware hecho y necesita probar, correcto? OK - eso es bueno. Llegué a ese punto para, he usado este gran programa. La página está en alemán, así que uhh... aquí está el enlace directo para descargar.
Una vez que hayas determinado que tienes una buena conexión y es da vuelta que su electrodoméstico encendido usted querrá jefe hasta el último paso para desproteger el software que había hecho controlar esto. Si usted está teniendo problemas para seguir estos pasos en este punto, por favor - por favor deje un comentario.
Si usted está listo para patear este instructable en Carga de TURBO y luego dirigirse al siguiente paso.
Me encanta la mejora, y soy un fan de la crítica. Así que actualizaré el instructable como conseguir sugerencias o quejas. Si usted nota que hice algo estúpido o peligroso, no dude en mencionarlo - usted puede ahorrar alguien un montón de problemas.
Aquí está un vídeo que hice hace unos meses cuando yo estaba todavía "depurar" el relé. Esperemos que le dará una idea en la simplicidad de este proyecto, o cualquier duda que tenga.
