Internet de las cosas (IoT) cable de extensión (12 / 13 paso)

Paso 12: Distribución de energía

Los servos de 9g pueden ser pequeños, pero los motores aún demanda una alta explosión de corriente (en el inicio de un movimiento) que es bastante exigente y no es ideal para el carril de alimentación de 5v en la placa Arduino. En este paso, vamos a hacer un simple tablero de distribución de poder, que será fuente de alimentación de 5v de la PSU USB directamente al Raspberry Pi, Arduino y Servos.

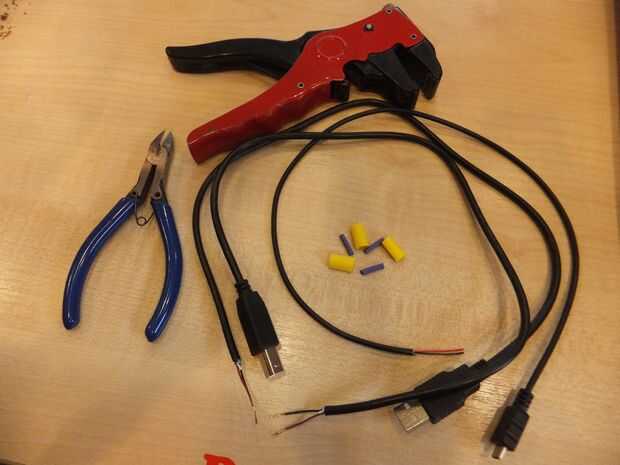

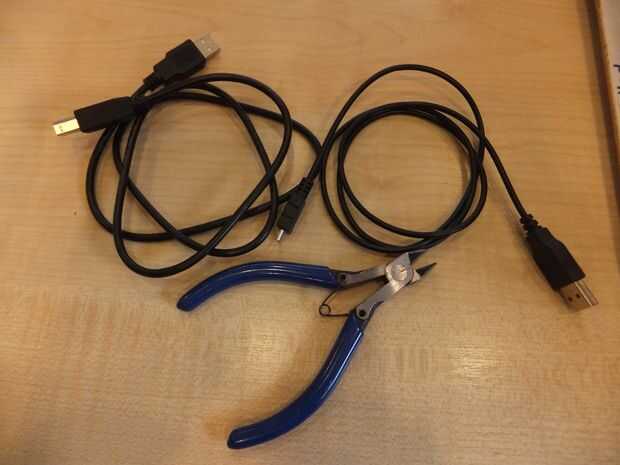

  1. Picar el USB al cable del USB-B en la mitad

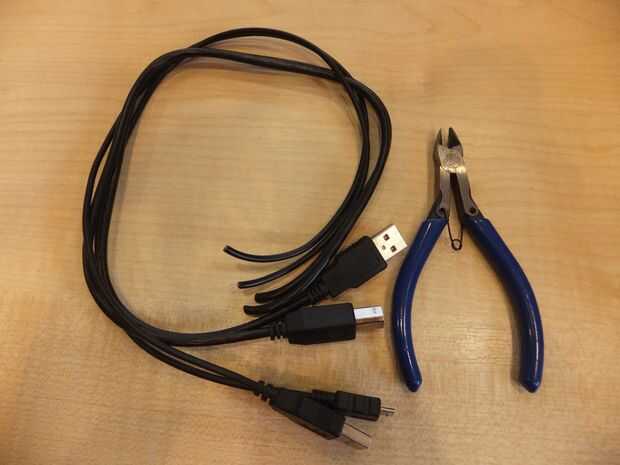

  2. Tira atrás los cables

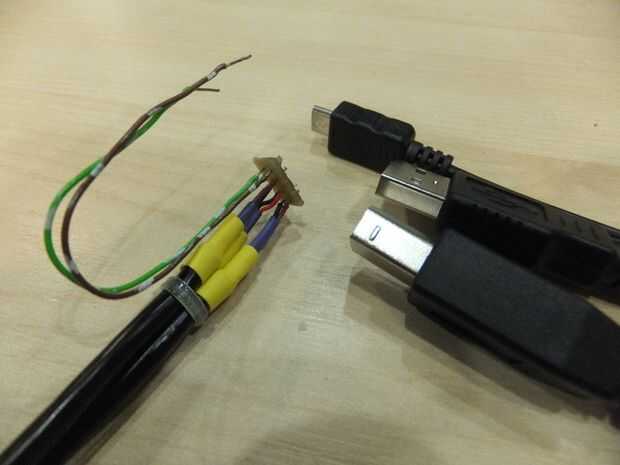

  3. La soldadura de los + 5v y los cables de tierra de la mitad de USB-A la Junta de tira
  4. La soldadura la + 5v y los cables GND del USB-B a la Junta de tira
  5. Picar el USB al cable Micro-USB por la mitad
  6. Tira atrás los cables
  7. La soldadura de los + 5v y los cables GND del Micro-USB la mitad a la Junta de tira

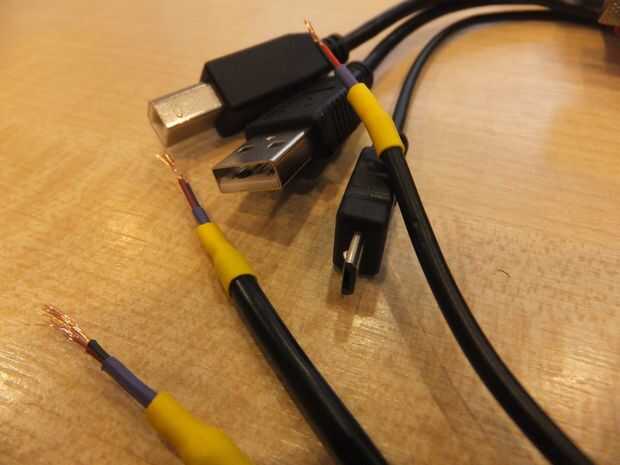

  8. La soldadura de una longitud de 10cm de cable de núcleo sólido rojo a la + línea de 5v en la Junta de tira
  9. Una longitud de 10cm de cable de núcleo sólido negro a la línea GND en la Junta de tira de la soldadura
  10. Adjuntar/sello de la tarjeta de circuitos para evitar cortocircuitos.
    (Utilicé pegamento caliente).

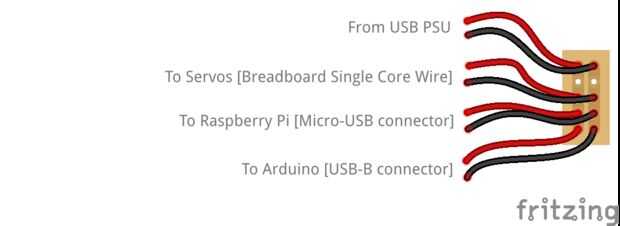

Esta configuración ahora proporcionará energía a la frambuesa Pi a través de Micro-USB, el Arduino a través de USB-B y a los Servos a través de los cables de protoboard de núcleo macizo.
