Internet conectado LED signo (2 / 8 paso)

Paso 2: El signo

El signo en sí mismo es bastante sencillo.

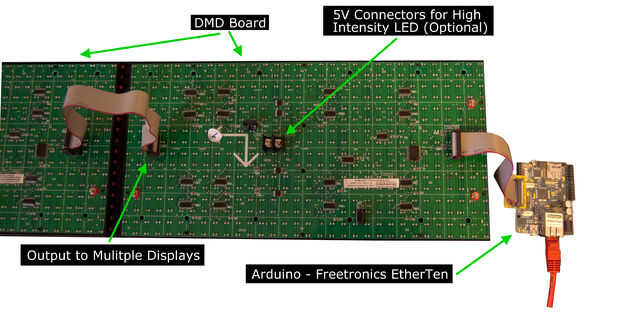

  1. Conecte el cable de cinta de tu Arduino directamente a la entrada en la DMD y estás listo para ir. Estas pantallas vienen con su propio tablero de conector que se conecta directamente a los pines de entrada-salida Digital y el cable de cinta. He utilizado estos DMD - http://www.freetronics.com.au/collections/display
  2. Hay un conjunto correspondiente de salida de pines en el lado opuesto del DMD a encadenar más juntas.

Le guiará a través del código para el sketch de Arduino en pasos posteriores, pero el siguiente fragmento de código define la configuración de las tablas si han sido encadenadas
-----------------------------------------------
#define DISPLAYS_ACROSS 4
#define DISPLAYS_DOWN 1
DMD dmd (DISPLAYS_ACROSS, DISPLAYS_DOWN);
-----------------------------------------------
Opcionalmente puede conectar una fuente de energía más fuerte de 5v directamente a los terminales en el centro del DMD para proporcionar un LED más brillante, pero no es necesaria en este tipo de ajuste. (Nota: no poder esta de tu Arduino)
