Internet con escala (2 / 5 paso)

Paso 2: Cortar la escala de

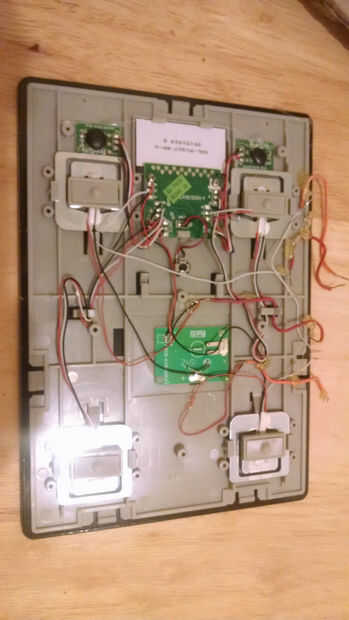

Desenroscar la parte trasera de la báscula para revelar el contenido.

Esta escala tiene cuatro células de carga. Una célula de carga es una combinación de galgas extensométricas y una estructura cantilever que funciona como un sensor de fuerza.

Células de carga vienen en algunas variedades. Esta escala tiene



.

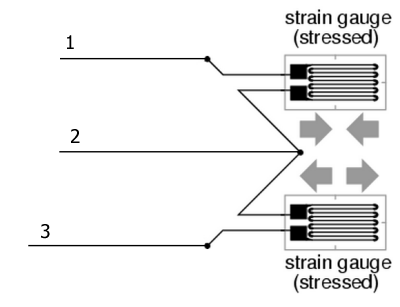

Cada celda de carga tiene tres cables tapa (rojo) medio (blanco) e inferior (negro).

Cortar los cables de las células de carga y el aislamiento. Sólo vamos a usar dos de las células de carga.

La soldadura de los cables que van al amplificador (siguiente paso). Conecte el rojo de una célula al negro de la otra y viceversa, para "voltear" la señal de una célula.

Pegamento caliente los cables hacia abajo completamente para alivio de tensión. Toda la flexión y tirándolo a usted a hacer mientras que configurarlo fácilmente puede romper estos cables pequeños.
