Intermitente LED tapa tubo Pad para tu moto (2 / 6 paso)

Paso 2: espero que tengas tus gorras de pensar en el.

Tomemos un momento para explicar exactamente lo que está sucediendo bajo el capó. Este paso va a ser un poco de un volcado de datos, pero se trata de información muy útil cuando tu esta Armando y trabajando con el código. Esto es importante entender antes de ir más lejos. Vamos a llegar a la diversión parte muy pronto.

He utilizado tri color LED para que podemos utilizar una gran variedad de colores para que coincida con tu estado de ánimo y tu moto. El sistema es un poco complicado a causa de estos leds aunque. Tri color LED tienen 4 pines. 1 es tierra, y los otros 3 son pines de color (rojo, verde, azul). En un normal establecido generalmente sería conectar la tierra a la tierra del Arduino y tire alta para cambiar los colores cada color. En este sistema que significaría con 11 leds, 3 colores cada uno, necesitamos 33 pines de I/O.

A menos que la correa un Arduino Mega para esta cosa, no hay manera que podemos hacer ese trabajo. Así que aquí hay algunos trucos que tiró para conseguir los pernos hasta un número respetable.

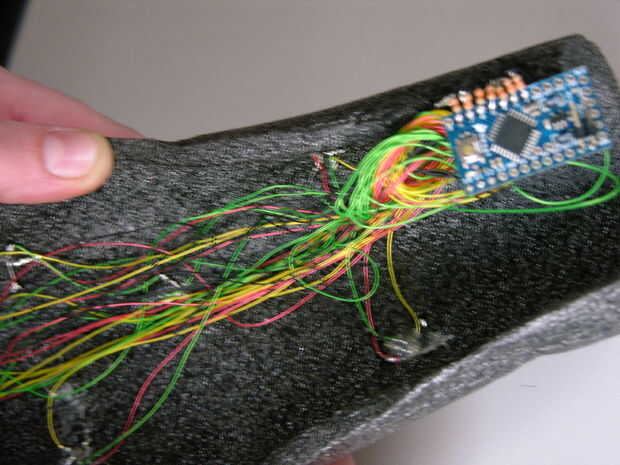

Echemos un vistazo a la composición. En lugar de cableado como esta

--1---2---3---4--
----5---6---7-----
--8--9--10--11--

Se elctronico como esta.

--1---3---5---7--
----2---4---6-----
--1---3---5---7--

Conectando estratégicamente dos leds para actuar como uno, corta ese inicial 33 a 21. Pero que todavía no corte, tenemos bajar aún más. Por lo que el siguiente truco, en vez de dar a cada uno su propio pins de I/O para el color, vamos a hacer todos los 11 leds comparten el mismo pin de I/O para cada color.

¿Por qué usted pide? De esta forma que sólo necesitamos 3 pines. Esto lleva a 21 a 3. Mucho mejor, pero espera... ¿Si comparten un pin de I/O no vuelta a todos y al mismo tiempo?

¿Recuerde que leds tricolores tiene cuatro pins? 33 pines sólo consideran las clavijas de color. Todavía no hemos hecho nada con las clavijas de tierra.

Le dará a cada conector de tierra una línea I/O de su propio. Esto nos controlará que leds son en y apagado accionando la tierra pin bajo, cuando un perno de color es alto. Cambiamos el color por alternar los alfileres de diferentes colores alta.  Si azul es rojo, verde y alta, es baja y 1 y 3 son de tierra baja y 2,4,5,6, 7 terrenos son altos y sólo 1 y 3 a será azul.

Si desea que todos los LED apagado, simplemente puede tirar los 3 color I / baja de O.

¿Tiene sentido? Eso espero. Asegúrese de mirar el esquema abajo, deben ayudar a algunos.
