Paso 1: Cableado del circuito

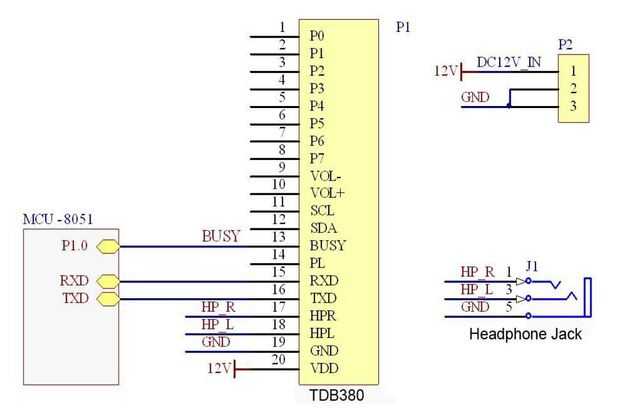

Para el TDB380 simplemente usé el 5V salida de arduino como tardará nada de 5v-30v entrada, no sólo la de 12 voltios como se muestra en el diagrama.
El dispositivo es accionado el HPL y HPR puede conectarse a los dos conectores en el conector mini. Si sólo necesita una señal mono puede conectarlos a un palo en el mini jack pero tenga en cuenta que esto dará para la salida más tranquila ja.
Para una conexión en serie entre los dos dispositivos utilicé construido en puertos serie a arduino pero una biblioteca como newsoftserial podría ser utilizada para liberar los puertos para usb > comunicación serial entre un pc y un arduino. Por favor tenga en cuenta que la imagen de adjuntas desde la hoja de datos TDB380 está un poco mal y debe de hecho conectar la clavija de arduino de RX en la TX TDB380 y y el pin TX Arduino al pin RX TDB380 como los datos transmitidos en el arduino TX debe ser recivido en la RX de TDB380.
Finalmente conecté el ocupado del pin en el TDB380 en un pin digital de arduino. Esto se utiliza para detectar si la TDB380 ya se está reproduciendo un archivo. Cuando un LED se enciende y esta línea se mantiene bajo. También conecté un ressitor entre el pin busy y tierra como yo estaba teniendo problemas con él sin darse cuenta de cuando el dispositivo ya no estaba ocupado
