Paso 2: Hacer conexiones

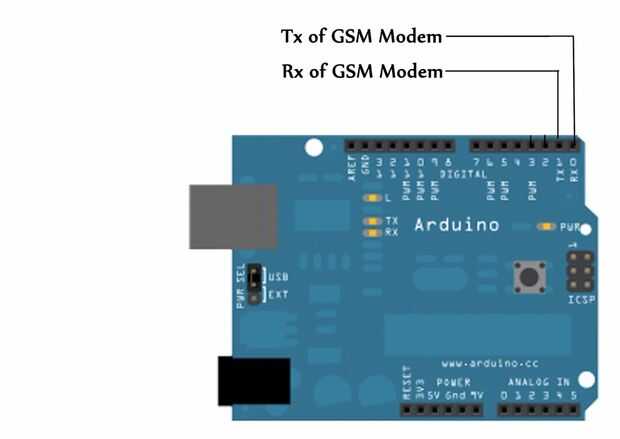

Hay dos maneras de conectar el módulo GSM para arduino. En cualquier caso, la comunicación entre el módulo Arduino y GSM es serial. Así que se supone que use alfileres serie de Arduino (Rx y Tx). Así que si vas con este método, puede conectar el pin Tx del módulo de GSM al pin Rx del Arduino y el pin Rx del módulo de GSM al pin Tx del Arduino.

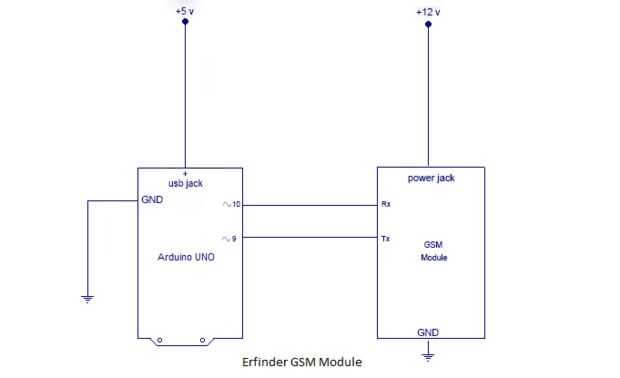

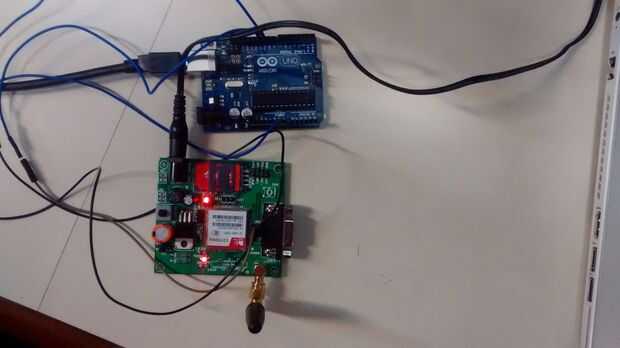

Ahora Conecte el conector de tierra de arduino con conector de tierra de módulo gsm! Así que eso es todo! Hiciste 3 conexiones y el cableado es largo! Ahora usted puede cargar diferentes programas para comunicarse con el módulo gsm y hacer que funcione.
Nota:- El problema con esta conexión es programación. Arduino utiliza puertos seriales para cargar el programa desde el IDE de Arduino. Si estos pines se utilizan en el cableado, el programa no se cargará correctamente a Arduino. Así que hay que desconectar el cableado en Rx y Tx cada vez que grabas el programa. Una vez cargado el programa con éxito, puede volver a conectar estos pines y tiene el sistema de trabajo! Para evitar esta dificultad, estoy utilizando un método alternativo en el que se utilizan dos pines digitales del arduino para comunicación serial. Debemos de seleccionar dos pines PWM habilitado de arduino para este método. Por eso elijo los pines 9 y 10 (que son pines PWM habilitado). Este método es posible con theSoftwareSerial biblioteca de Ardunio. SoftwareSerial es una librería de Arduino que permite la comunicación de datos serie a través de otros pines digitales del Arduino. La biblioteca reproduce las funciones de hardware y encarga de la tarea de comunicación serial.
