Paso 7: Preparación de la pantalla

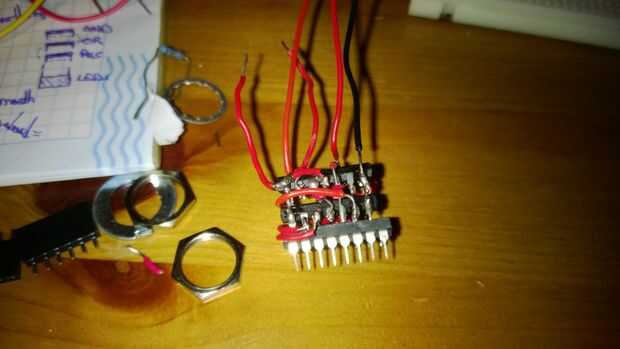

El método básico aquí es apilar el ICs uno encima del otro lo más cerca posible, como se muestra en la foto.
La puerta y debe ir en la parte superior, con la puerta OR ubicada directamente debajo de ella. Entonces la red de la resistencia de la misma manera.
La matriz de LED debe venir siguiente pero frente a la otra forma, por lo que la parte inferior de la red de la resistencia es hacia la parte inferior de la matriz de LED.
Para poner esto juntos, lo primero que hay que hacer es la conexión por cuenta propia; los que se conectan dos clavijas en la misma IC.
De los cuales hay 5:
-Pins 2 y 13, 5 y 10, 6 y 12 en la puerta y.
-Pins 2 y 8, 5 y 10 en la puerta OR.
Una vez que éstos estén en su lugar el ICs se pueden pegar uno al otro (sólo usar una pequeña cantidad de pegamento, en caso de errores).
A continuación, las conexiones entre ICs pueden soldarse.
Y finalmente la matriz de LED puede ser soldada en y pegada en lugar.

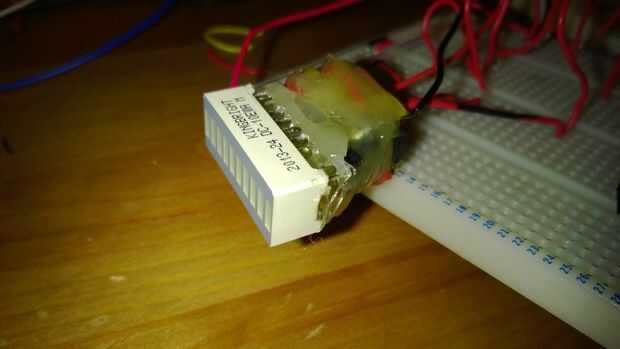

Si este paso se ha realizado correctamente debe dejar con un cuboid pequeños en forma de cosa. Si se puede aplicar un voltaje y las entradas todavía producen los resultados previstos este paso ha sido un éxito.
Si no entonces Revise sus conexiones.
Una vez completo este paso sofocó a los componentes en cola para evitar movimiento y viene aparte.
