Paso 3: Conexión de Hardware:
La sección de conexión del hardware, básicamente explica las conexiones de cableado entre el sensor y el Arduino. Asegurar conexiones correctas es la necesidad básica al trabajar en cualquier sistema para la salida deseada. Por lo tanto, las conexiones necesarias son las siguientes:

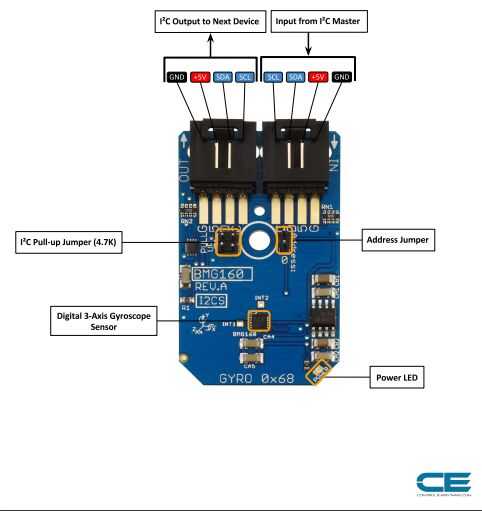

La BMG160 de trabajo I2C. Aquí está el esquema del ejemplo, demostrando cómo cablear cada interfaz del sensor.
Fuera de caja, la Junta está configurada para una interfaz I2C, así que le recomendamos que utilice esta conexión si de lo contrario eres agnóstico.
Todo lo que necesitas es cuatro hilos! Sólo cuatro conexiones son necesarios pines Vcc, Gnd, SCL y SDA y éstos están conectados con la ayuda de cable del I2C.

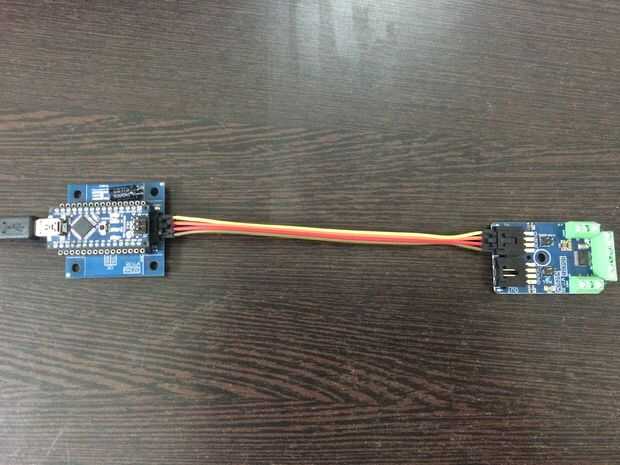

Estas conexiones se demuestran en las fotos anteriores.
