Interfaz de automatización de hogar de física (2 / 8 paso)

Paso 2: Construcción de casa - alambres y código

Cableado

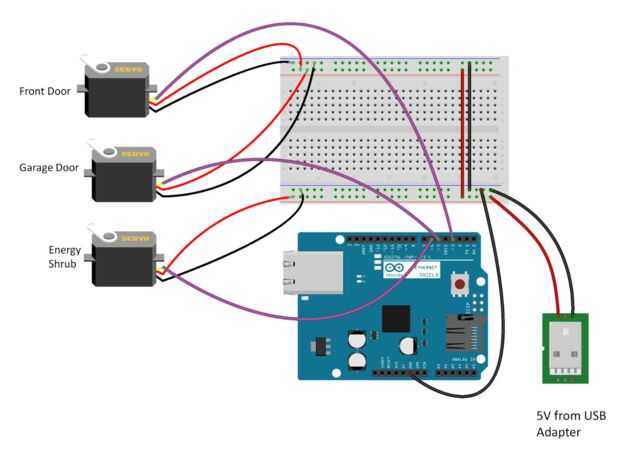

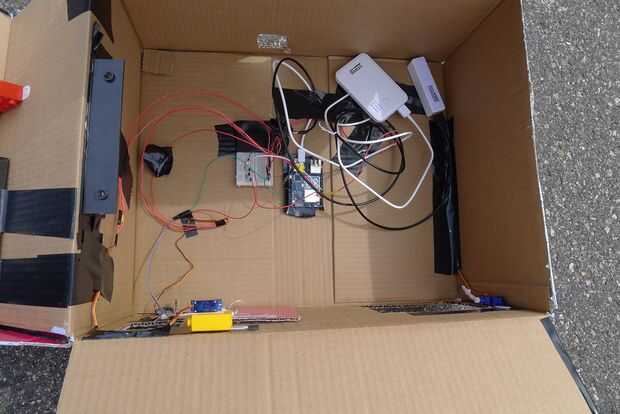

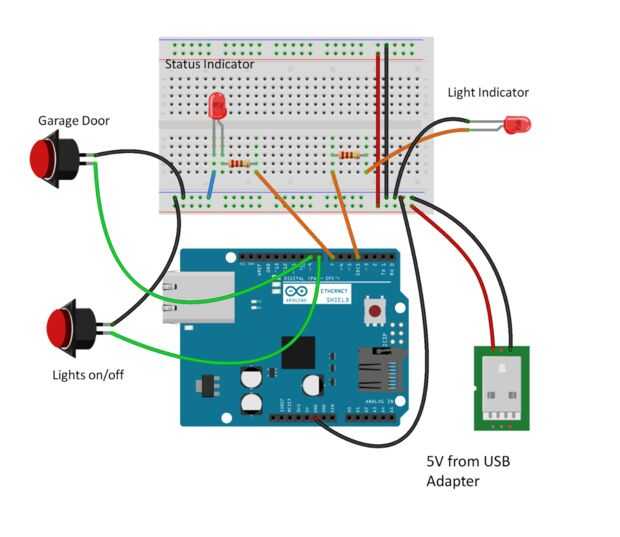

Aquí está el diagrama de cableado. He hecho un lío bastante grande del cableado dentro de la caja. Si sólo se sabe que los cables están en qué pernos:

  • LED de estado del pin: 7
  • indicador LED de iluminación: 4
  • Servo 1 (puerta): 3
  • Servo 2 (puerta): 5
  • Servo 3 (arbusto de uso de la energía): 6
  • Botón 1 (luces de encendido/apagado): 8
  • Botón 2 (abrir/cerrar de la puerta de garaje): 9

Opciones del controlador

Se puede utilizar lo que se siente a gusto con y lo que tienes en la mano. Una opción menos costosa de ($20) es un clon de Arduino Uno y ethernet shield. Comencé con eso, pero que me atan al cable de ethernet. Así que me cambié a un Arduino Yun ($65). Mucho más caro, pero también me dio la libertad de usar el wifi. El Yun fue realmente fácil de usar. Básicamente:

  1. Conecte el Yun a su router vía ethernet
  2. Navegar a la Página Web de Yun
  3. Configurar contraseñas y dirección IP estática en el router
  4. Descargar el croquis de Yun

Abajo son los bocetos para un Arduino Uno y Arduino Yun. Son bastante similares, y excepto el puente de ethernet en el Yun, puede bastante mucho copia el código de Yun sobre la ONU. Después de hecho el interruptor a la Yun, añadí los dos botones. Como resultado, el bosquejo de Uno no tiene esos botones.

El video en el primer paso muestra la Arduino Yun. Aquí está un vídeo con el shield ethernet y Uno. Cuando este video fue hecho, aún no había instalado los dos botones, pero todo lo demás funciona de la misma.
