Paso 4: Transistores al rescate!!!!!!
Si han utilizado transistores antes y saben lo que hacen, entonces usted sabe lo versátiles que son.

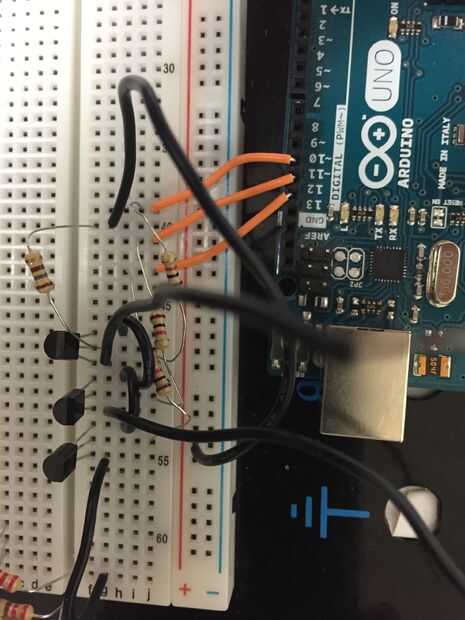

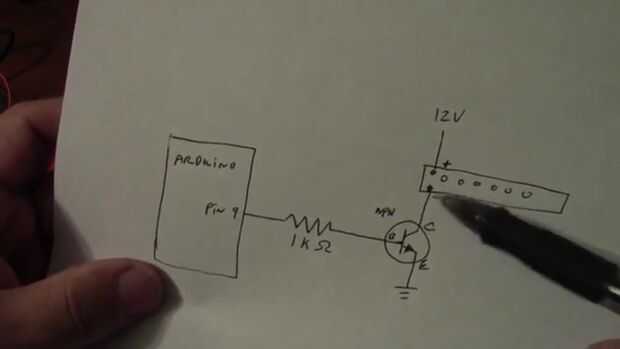

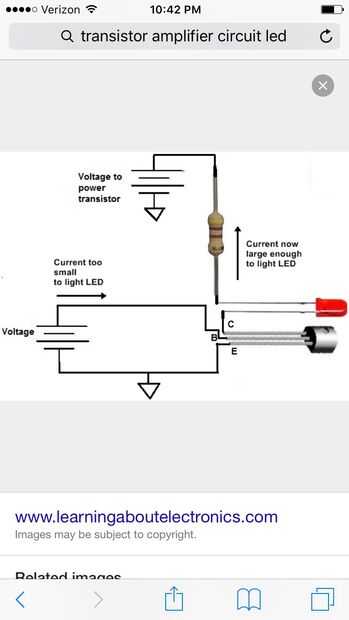

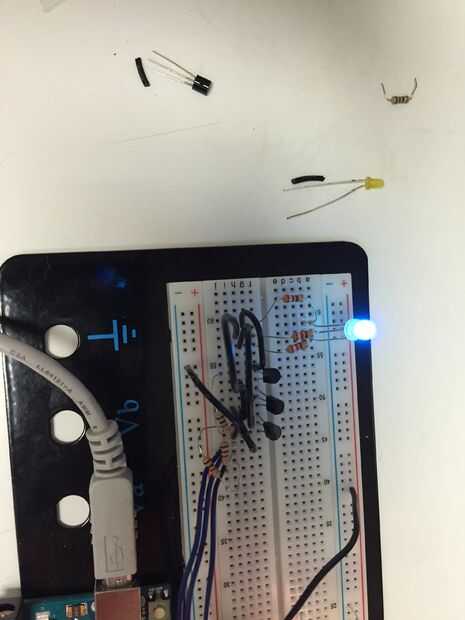

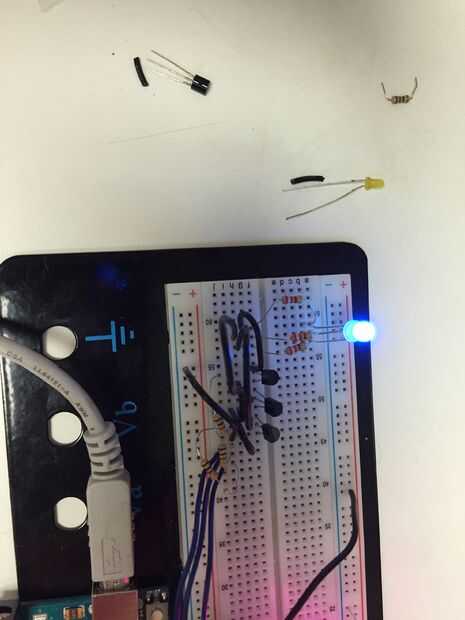

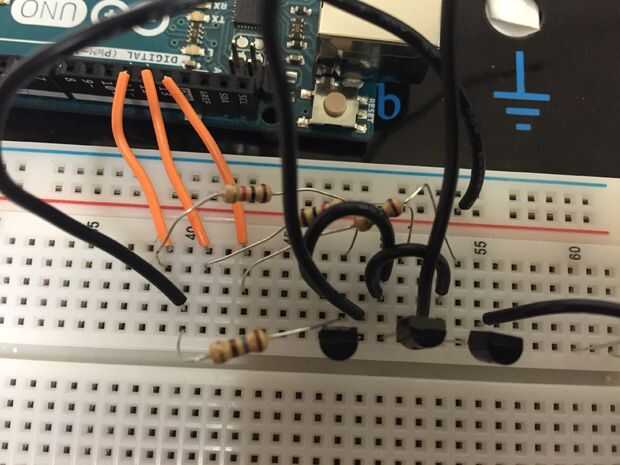

He utilizado los un poco, pero sólo como interruptores. Se utilizan en este proyecto como amplificadores. El LED real es alimentado por una batería y la señal procedente de arduino va en la pata del media del transistor. la base del transistor es el positivo de la batería y el emisor va al led. Cada circuito en la placa es conducido por tres transistores. Cada RGB tiene tres ánodos. Uno para cada ánodo. El negativo de la batería va al cátodo. Usar un resistor del ohmio de 1 K de la salida de arduino para el transitor de entrada. Esto sirve para cambiar la señal a un miliamperio sig. Hay una resistencia de limitación de corriente en cada pata del led. Es de 220 ohmios.
Hice mucha investigación sobre el transistor porque recordaba sólo parcialmente usando en la escuela. No fue ' realmente lo mío en el tiempo. Después de leer la historia de ellos y la aplicación. Realmente son sorprendentes. Compruebe em out.
Un transistor es un dispositivo semiconductor utilizado para amplificar y cambiar las señales electrónicas y eléctricas. Se compone de material semiconductor con al menos tres terminales para la conexión a un circuito externo. Un voltaje o corriente aplicada a un par de terminales del transistor cambia la corriente a través de otro par de terminales. Porque el poder de control (salida) puede ser más alto que el control (alimentación), un transistor puede amplificar una señal. Hoy en día, algunos transistores se entrega embalados individualmente, pero muchos más se encuentran integrados en los circuitos integrados.
Aquí está una cita de Wikipedia que explica por qué usted debería leer más!
El transistor es el bloque de edificio fundamental de los modernos dispositivos electrónicos y es ubicuo en los sistemas electrónicos modernos. Tras su desarrollo en 1947 por los físicos estadounidenses John Bardeen, Walter Brattain y William Shockley, el transistor revolucionó el campo de la electrónica y allanó el camino para radios más pequeños y más baratos, calculadoras y computadoras, entre otras cosas. El transistor está en la lista de los jalones de IEEE en electrónica, [1] y los inventores recibieron conjuntamente el premio 1956 Nobel en la física para su logro. [2]
https://en.wikipedia.org/wiki/transistor
WTF!!!
2 billones de transistores
Mientras que Apple eludido dar demasiados detalles técnicos sobre la SoC de la A8, nota que hay unos 2 billones de transistores en, fabricado con un proceso de 20nm. Este es un paso enorme hacia arriba de la SoC de la A7, que tenía "más de 1 billón de transistores" en un proceso de 28nm. Si bien es posible que el A7 en realidad tenían significativamente más de 1 billón de transistores, y Apple apenas ocultaba el hecho, parece poco probable. En cualquier caso, 2 billones de transistores es un número enorme para un chip móvil. Chips de Haswell desktop de Intel tienen menos transistores (~1.4 millones) que el A8
http://www.extremetech.com/computing/189787-Apples...
Vale. He terminado con lo del transistor. Son una cosa impresionante. 2,000,0000,000. es de 2.000 millones.
