Intento fallido de una barra de remolque para bicicleta de niño (2 / 10 paso)

Paso 2: Barra

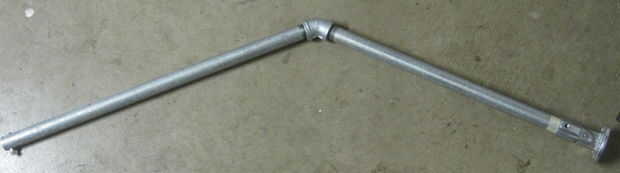

Actualizado 6 Sep 2013: originalmente había gritó de tubería galvanizada para el gancho de remolque. Que era demasiado pesado para el propósito, y mantuvo tirando la moto que se arrastra su lado. Yo he sustituido con el PVC (blanco) 40 horario, que es mucho más ligero de peso.

El enganche sí mismo es poco más sencilla. Dos tramos rectos de 3/4"-comercial tamaño de tubo de PVC (1,05" verdadero OD) conectado con un codo de 45°.

3/4" PVC schedule 40, 23" de largo

3/4 schedule 40 PVC, 18" de largo

3/4" PVC codo de 45 grados,

Las dimensiones ilustradas son para bicicletas específicas de mi y mi hija, con ruedas 15-1/2" y 26". Para su proyecto, usted puede estimar las longitudes como sigue, para poner seis pulgadas de separación entre las ruedas.

• La tubería horizontal debe ser aproximadamente tres pulgadas más cortas que el diámetro de ruedas de bicicleta de plomo.
• Para el tubo angulado, tomar la diferencia de diámetros de rueda, agregue tres pulgadas, luego multiplicar por 1.4, también conocido como sqrt(2).

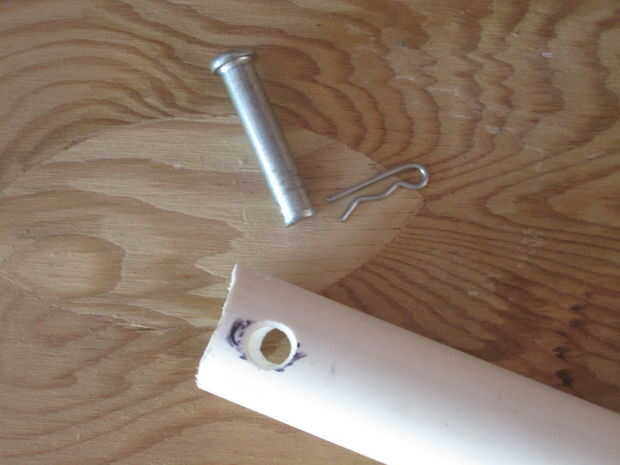

Cada tubo tiene un orificio de 5/16 perforado en un extremo:

1. Perfore el tubo horizontal (23") 1/2" de la final y exactamente paralela a la curva hacia abajo del codo. Esto proporciona un eje vertical giratorio.  Fije y bloqueo de rosca el codo primero y utilizar un nivel en el tubo de ángulo para conseguir la alineación correcta antes de taladrar.
2. Fije y bloqueo de rosca el ángulo en el codo de la pipa y utilice un nivel en el tubo horizontal para conseguir la alineación correcta antes de taladrar.

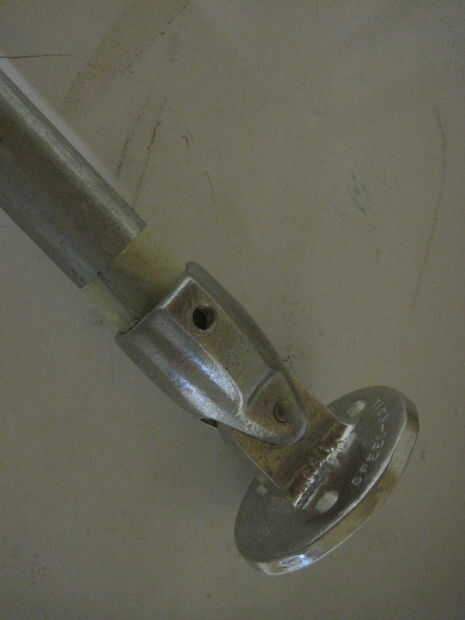

3. Retire el tornillo de la brida ajustable.  Deslice el accesorio en el extremo de la tubería ángulo, de modo que el pivote esté alineado con el codo.  Marque la posición del agujero en el tubo y retire el accesorio.

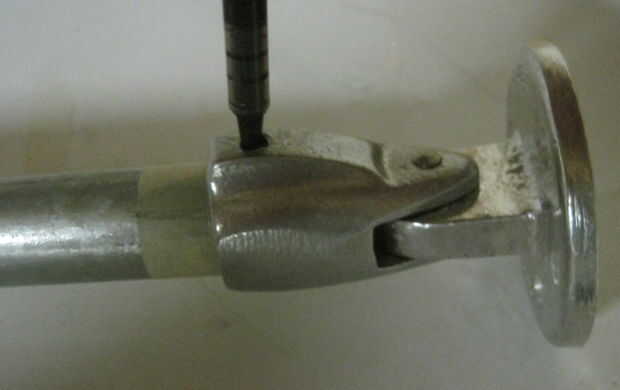

4. Broca piloto 1/8" agujero en la marca y a través al lado opuesto de la tubería.  Asegúrese que el tubo se monta horizontalmente, y que el taladro atraviesa directamente el diámetro de la tubería.
5. Utilizando los agujeros guía, perfore un agujero de 5/16 de pulgada en cada lado de la tubería.  Si tienes pedacitos de precisión, puede que desee utilizar un 21/64" bit en su lugar.

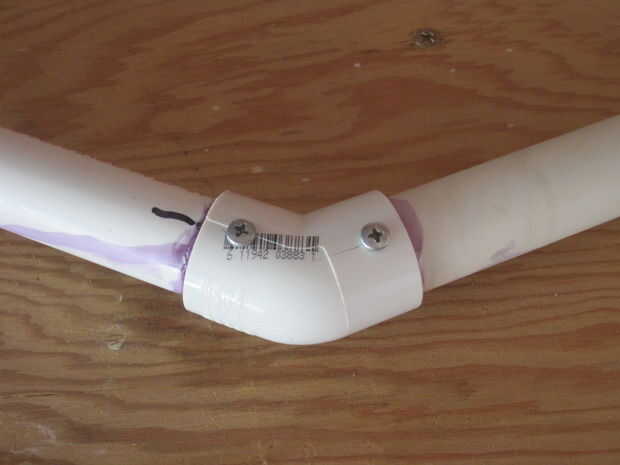

Usé el PVC púrpura imprimador y cemento para conectar los dos tubos para el codo de 45°. Después el cemento curado, taladré agujeros 3/16 de pulgada en cada lado, y la segura doble los tubos con #10 tornillos y tuercas hexagonales.
